AS-i SmartLine Modul AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266

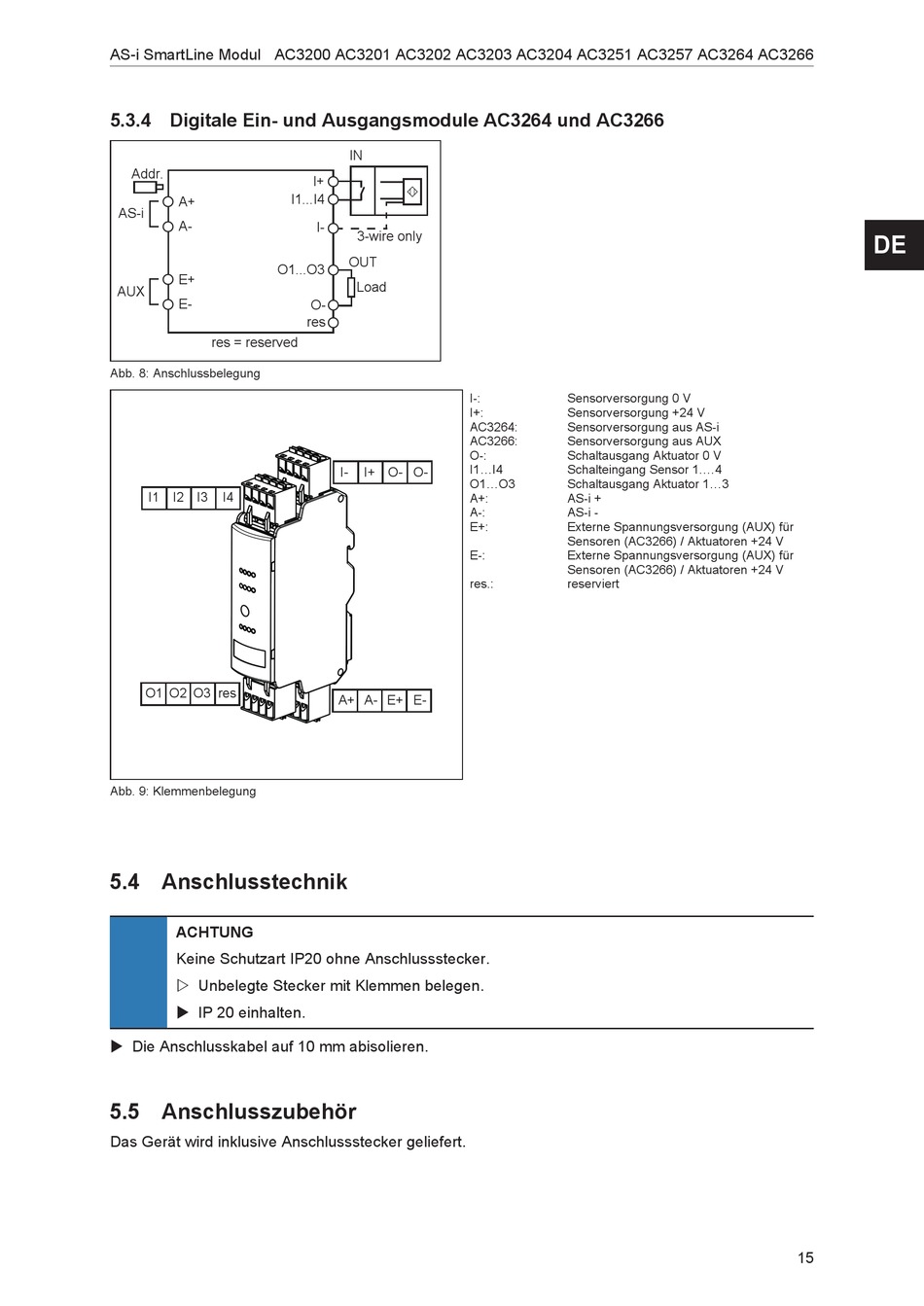

5.3.4 Digitale Ein- und Ausgangsmodule AC3264 und AC3266
Addr.
A+
AS-i
A-
O1...O3
E+
AUX
E-
res = reserved
Abb. 8: Anschlussbelegung
I1 I2 I3
I4
O1 O2 O3 res
Abb. 9: Klemmenbelegung
5.4 Anschlusstechnik
ACHTUNG
Keine Schutzart IP20 ohne Anschlussstecker.
w Unbelegte Stecker mit Klemmen belegen.
u IP 20 einhalten.
u Die Anschlusskabel auf 10 mm abisolieren.
5.5 Anschlusszubehör
Das Gerät wird inklusive Anschlussstecker geliefert.
IN
I+
I1...I4
I-
3-wire only
OUT
Load
O-
res
I-
I+ O- O-
A+ A- E+ E-
I-:
Sensorversorgung 0 V
I+:
Sensorversorgung +24 V
AC3264:
Sensorversorgung aus AS-i
AC3266:
Sensorversorgung aus AUX
O-:
Schaltausgang Aktuator 0 V
I1...I4
Schalteingang Sensor 1....4
O1...O3
Schaltausgang Aktuator 1...3
A+:
AS-i +
A-:
AS-i -
E+:
Externe Spannungsversorgung (AUX) für
Sensoren (AC3266) / Aktuatoren +24 V
E-:
Externe Spannungsversorgung (AUX) für
Sensoren (AC3266) / Aktuatoren +24 V
res.:
reserviert
