- Seite 1 Betriebsanleitung AS-i SmartLine Modul AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266...
-
Seite 2: Inhaltsverzeichnis
AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266 AS-i SmartLine Modul Inhaltsverzeichnis Vorbemerkung ............. . . Verwendete Symbole . -
Seite 3: Vorbemerkung
AS-i SmartLine Modul AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266 1 Vorbemerkung Anleitung, technische Daten, Zulassungen, Zubehör und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über www.ifm.com. 1.1 Verwendete Symbole Voraussetzung Handlungsanweisung Reaktion, Ergebnis [...]... -
Seite 4: Sicherheitshinweise
AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266 AS-i SmartLine Modul 2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut. – Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers. – Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. -
Seite 5: Bestimmungsgemäße Verwendung
AS-i SmartLine Modul AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266 3 Bestimmungsgemäße Verwendung • Die Geräte fungieren als digitale Eingangs- und Ausgangsmodule im AS-i Netz.Sie verbinden jeweils maximal 4 Sensoren (2-Draht- oder 3-Draht-Sensoren) und maximal 4 Aktuatoren mit dem AS-i Master. -
Seite 6: Montage
AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266 AS-i SmartLine Modul 4 Montage 4.1 Montageort Das Gerät für den bestimmungsgemäßen Betrieb in ein nur mit Werkzeug zu öffnendes Gehäuse oder in einen geschlossenen Schaltschrank (beide Schutzart IP 54 oder höher) als Umhüllung im Sinne der EN 61010-1 einbauen. -
Seite 7: Deratings Für Anreihung Von Gleichen Geräten
AS-i SmartLine Modul AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266 4.4 Deratings für Anreihung von gleichen Geräten Bei Anreihung gleicher Geräte gilt das Derating gemäß der folgenden Tabellen: Artikelnummer Derating AC3200 Anreihung Strombelastbarkeit Ein- / Ausgänge gesamt AC3251 I [%] T [°C] Umgebungstemperatur -25…50°C / Lineares Derating 30…50°C Strombelastbarkeit Eingänge und Ausgänge gesamt auf je 50% bei 50°C entspricht 100 mA Sensorstrom... - Seite 8 AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266 AS-i SmartLine Modul Artikelnummer Derating AC3264 Anreihung Strombelastbarkeit Ein- / Ausgänge gesamt I [%] T [°C] Umgebungstemperatur -25…50°C / Lineares Derating 30…50°C Strombelastbarkeit Eingänge und Ausgänge gesamt auf je 50% bei 50°C entspricht 100 mA Sensorstrom und 1 A + 0,5A oder 3 x 0,5 A (Beispiel Ausgänge) Artikelnummer Derating...
-
Seite 9: Anreihung Verschiedener Geräte
AS-i SmartLine Modul AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266 Artikelnummer Derating AC3203 Anreihung Strombelastbarkeit Ausgänge gesamt I [%] T [°C] Umgebungstemperatur -25…55°C / Lineares Derating 35…55°C Strombelastbarkeit Ausgänge gesamt auf 50% bei 55°C entspricht 2 x 1 A oder 4 x 0,5 A (Beispiel) Artikelnummer Derating AC3202... -
Seite 10: Gerät Demontieren
AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266 AS-i SmartLine Modul 4.6 Gerät demontieren 4.7 Montage der Sensoren u Montagehinweise des Herstellers befolgen. -
Seite 11: Elektrischer Anschluss
AS-i SmartLine Modul AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266 5 Elektrischer Anschluss 5.1 Generelle Anschlusshinweise u Vor Anschluss des Geräts die Anlage spannungsfrei schalten, ggf. auch unabhängig versorgte Ein-/Ausgangslastkreise. u Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen befolgen. AS-i / AUX nur als SELV/PELV zulässig. - Seite 12 AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266 AS-i SmartLine Modul Artikelnummer Derating AC3264 Einzelgerät Strombelastbarkeit Ein- / Ausgänge gesamt AC3266 I [%] T [°C] Umgebungstemperatur -25…60°C / 40…60°C lineares Derating Strombelastbarkeit Ausgänge gesamt auf 50% bei 60°C 1 A + 0,5 A oder 3 x 0,5 A (Beispiel) Artikelnummer Derating AC3203...
-
Seite 13: Anschlussbelegung
AS-i SmartLine Modul AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266 5.3 Anschlussbelegung 5.3.1 Digitale Ein- und Ausgangsmodule AC3200, AC3201, AC3251 und AC3257 Addr. I1...I4 AS-i 3-wire only O1...O4 Load Abb. 2: Anschlussbelegung Sensorversorgung 0 V Sensorversorgung +24 V AC3200, Sensorversorgung aus AS-i AC3251: AC3201, Sensorversorgung aus AUX... -
Seite 14: Digitales Ausgangsmodul Ac3203
AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266 AS-i SmartLine Modul Sensorversorgung 0 V Sensorversorgung +24 V AC3202: Sensorversorgung aus AS-i I- I+ nc nc AC3204: Sensorversorgung aus AUX I1 I2 I3 I4 I1…I4 Schalteingang Sensor 1.…4 AS-i + AS-i - Externe Spannungsversorgung (AUX) für Sensoren +24 V (nur AC3204) -
Seite 15: Digitale Ein- Und Ausgangsmodule Ac3264 Und Ac3266
AS-i SmartLine Modul AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266 5.3.4 Digitale Ein- und Ausgangsmodule AC3264 und AC3266 Addr. I1...I4 AS-i 3-wire only O1...O3 Load res = reserved Abb. 8: Anschlussbelegung Sensorversorgung 0 V Sensorversorgung +24 V AC3264: Sensorversorgung aus AS-i AC3266: Sensorversorgung aus AUX Schaltausgang Aktuator 0 V... -
Seite 16: Aux Versorgung / Sicherung
AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266 AS-i SmartLine Modul 5.6 AUX Versorgung / Sicherung Nur für den Anschluss an einer galvanisch getrennten Spannungsquelle mit einer an AUX (E+) vorgeschalteten UL-zugelassenen Sicherung von 10 A. Alternativ kann auch ein Class 2-Netzteil zur Versorgung von AUX verwendet werden. Alternativ kann auch ein energiebegrenzter Stromkreis nach UL61010 zur Versorgung von AUX verwendet werden. -
Seite 17: Inbetriebnahme / Adressieren
AS-i SmartLine Modul AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266 6 Inbetriebnahme / Adressieren Auslieferungsadresse ist 0. 6.1 Adressieren mit dem Adressiergerät AC1154 Das Modul kann über die implementierte Adressierschnittstelle mit dem Adressierkabel (E70213) im montierten und verdrahteten Zustand adressiert werden. Wird ein Slave in Kombination mit einem Master der neuen Generation (Version 2.1) eingesetzt, kann mit dem Adressiergerät AC1154 eine Adresse zwischen 1A und 31B ausgewählt werden. -
Seite 18: Bedien- Und Anzeigeelemente

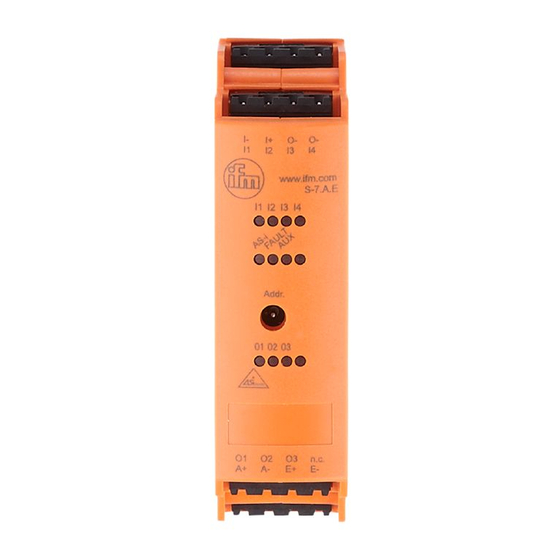

AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266 AS-i SmartLine Modul 7 Bedien- und Anzeigeelemente LED 1 LED 2 LED 3 1: Stecker mit Federzugklemmen LED 1: Schaltzustandsanzeige Sensoreingänge I1...I4 (außer AC3203) 2: Beschriftungsfeld LED 2: AS-i, FAULT, AUX (außer AC3202) 3: Adressierbuchse LED 3: Schaltzustandsanzeige Aktuatorausgänge O1...O4 (außer AC3202 und AC3204)) -
Seite 19: Maßzeichnung
AS-i SmartLine Modul AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266 7.2 Maßzeichnung 25,4 59,3... -
Seite 20: Wartung, Instandsetzung, Entsorgung
AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266 AS-i SmartLine Modul 8 Wartung, Instandsetzung, Entsorgung 8.1 Wartung Das Gerät ist wartungsfrei. 8.2 Reinigen der Gehäuseoberfläche u Gerät von der Betriebsspannung trennen. u Verschmutzungen mit einem weichen, chemisch unbehandelten und trockenen Tuch entfernen. Empfohlen werden Microfaser-Tücher ohne chemische Zusatzmittel.
