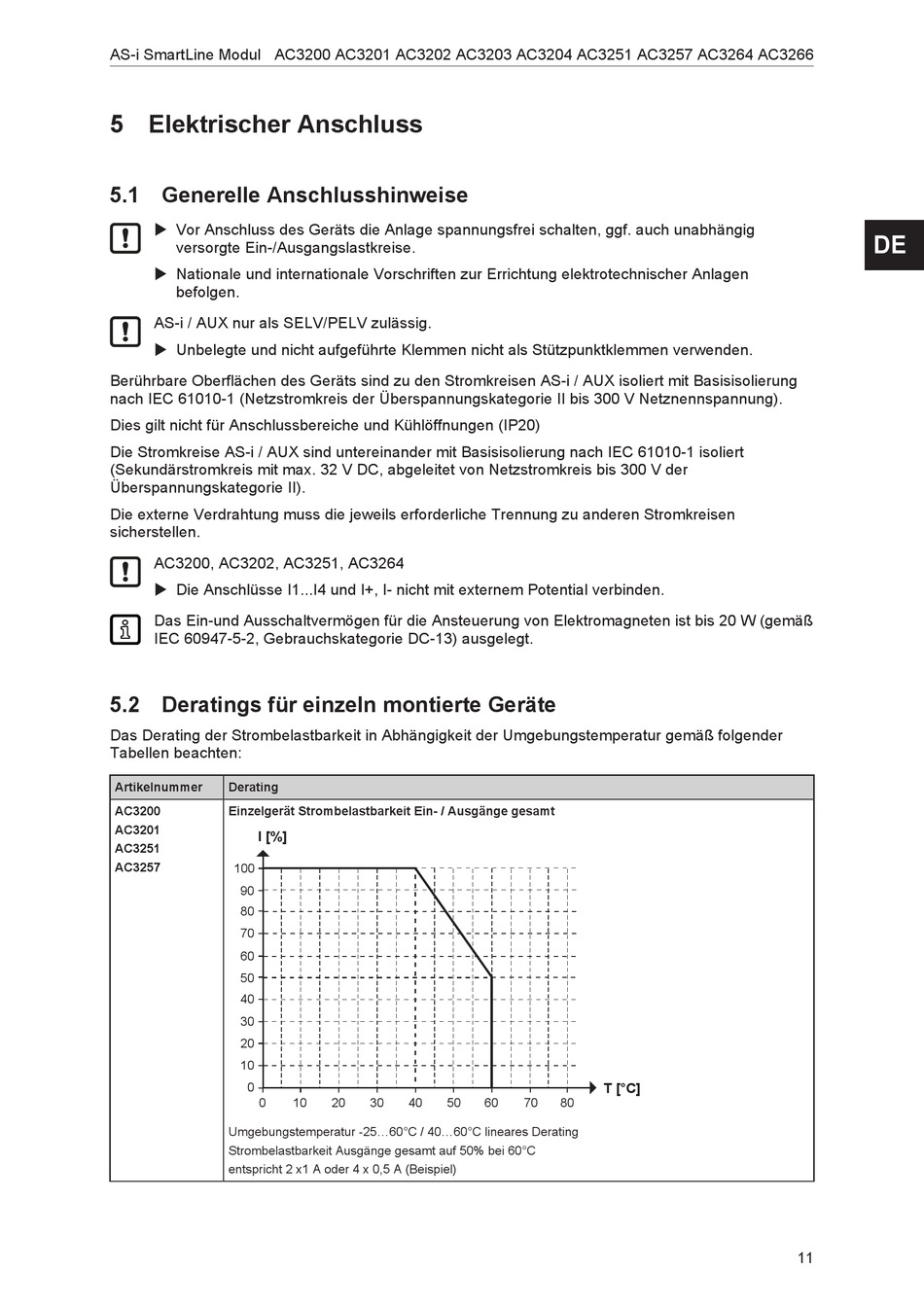

AS-i SmartLine Modul AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266
5 Elektrischer Anschluss
5.1 Generelle Anschlusshinweise
u Vor Anschluss des Geräts die Anlage spannungsfrei schalten, ggf. auch unabhängig
versorgte Ein-/Ausgangslastkreise.
u Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen
befolgen.
AS-i / AUX nur als SELV/PELV zulässig.
u Unbelegte und nicht aufgeführte Klemmen nicht als Stützpunktklemmen verwenden.
Berührbare Oberflächen des Geräts sind zu den Stromkreisen AS-i / AUX isoliert mit Basisisolierung
nach IEC 61010-1 (Netzstromkreis der Überspannungskategorie II bis 300 V Netznennspannung).
Dies gilt nicht für Anschlussbereiche und Kühlöffnungen (IP20)
Die Stromkreise AS-i / AUX sind untereinander mit Basisisolierung nach IEC 61010-1 isoliert
(Sekundärstromkreis mit max. 32 V DC, abgeleitet von Netzstromkreis bis 300 V der
Überspannungskategorie II).
Die externe Verdrahtung muss die jeweils erforderliche Trennung zu anderen Stromkreisen
sicherstellen.
AC3200, AC3202, AC3251, AC3264
u Die Anschlüsse I1...I4 und I+, I- nicht mit externem Potential verbinden.
Das Ein-und Ausschaltvermögen für die Ansteuerung von Elektromagneten ist bis 20 W (gemäß
IEC 60947-5-2, Gebrauchskategorie DC-13) ausgelegt.
5.2 Deratings für einzeln montierte Geräte
Das Derating der Strombelastbarkeit in Abhängigkeit der Umgebungstemperatur gemäß folgender
Tabellen beachten:
Artikelnummer
Derating
AC3200
Einzelgerät Strombelastbarkeit Ein- / Ausgänge gesamt
AC3201
I [%]
AC3251
100
AC3257
90
80
70
60
50
40
30
20
10
0
0
Umgebungstemperatur -25...60°C / 40...60°C lineares Derating
Strombelastbarkeit Ausgänge gesamt auf 50% bei 60°C
entspricht 2 x1 A oder 4 x 0,5 A (Beispiel)
10
20
30
40
50
T [°C]
60
70
80
DE
11
