AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266 AS-i SmartLine Modul

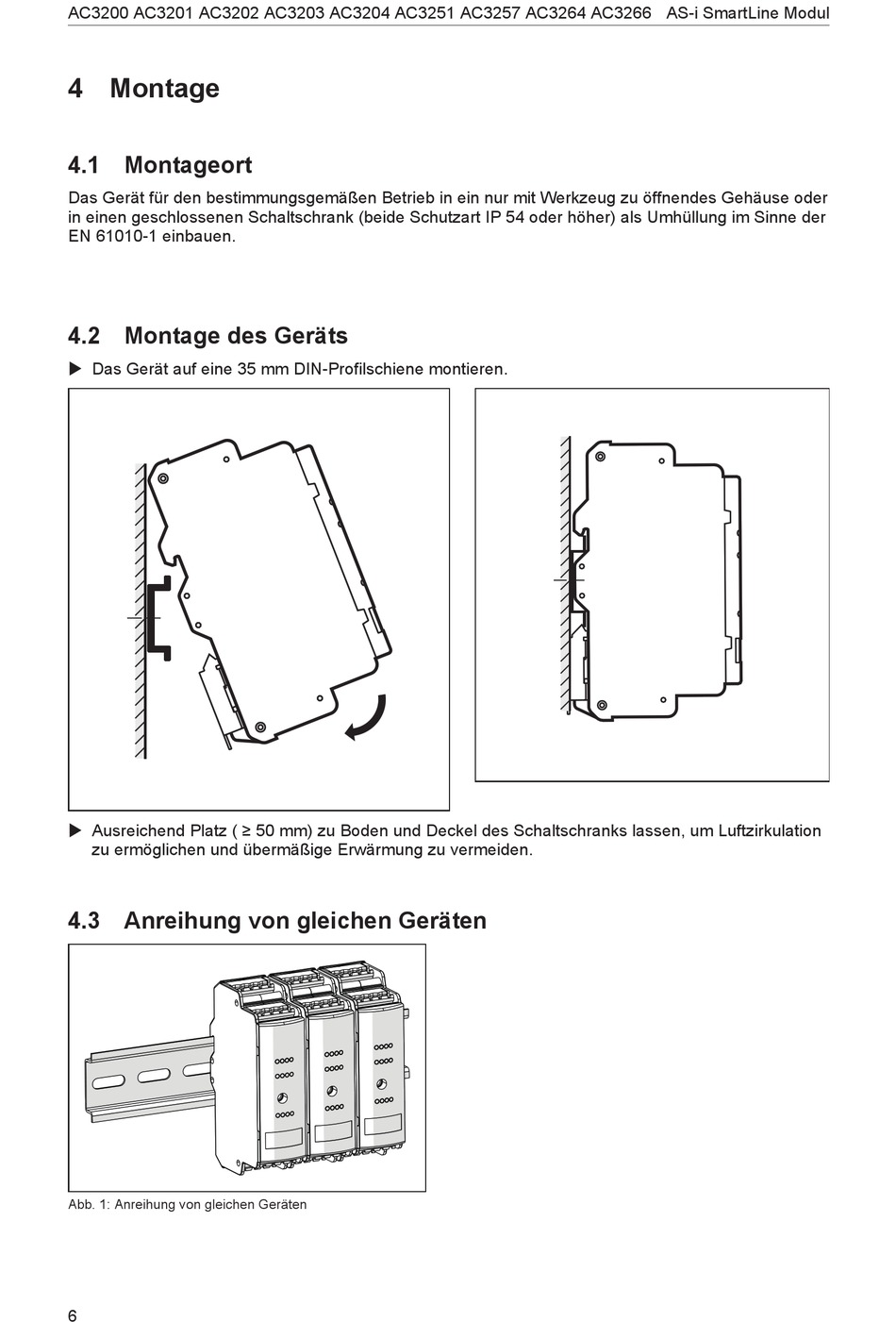

4 Montage
4.1 Montageort
Das Gerät für den bestimmungsgemäßen Betrieb in ein nur mit Werkzeug zu öffnendes Gehäuse oder
in einen geschlossenen Schaltschrank (beide Schutzart IP 54 oder höher) als Umhüllung im Sinne der
EN 61010-1 einbauen.
4.2 Montage des Geräts
u Das Gerät auf eine 35 mm DIN-Profilschiene montieren.
u Ausreichend Platz ( ≥ 50 mm) zu Boden und Deckel des Schaltschranks lassen, um Luftzirkulation
zu ermöglichen und übermäßige Erwärmung zu vermeiden.
4.3 Anreihung von gleichen Geräten
Abb. 1: Anreihung von gleichen Geräten
6
