AS-i SmartLine Modul AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266

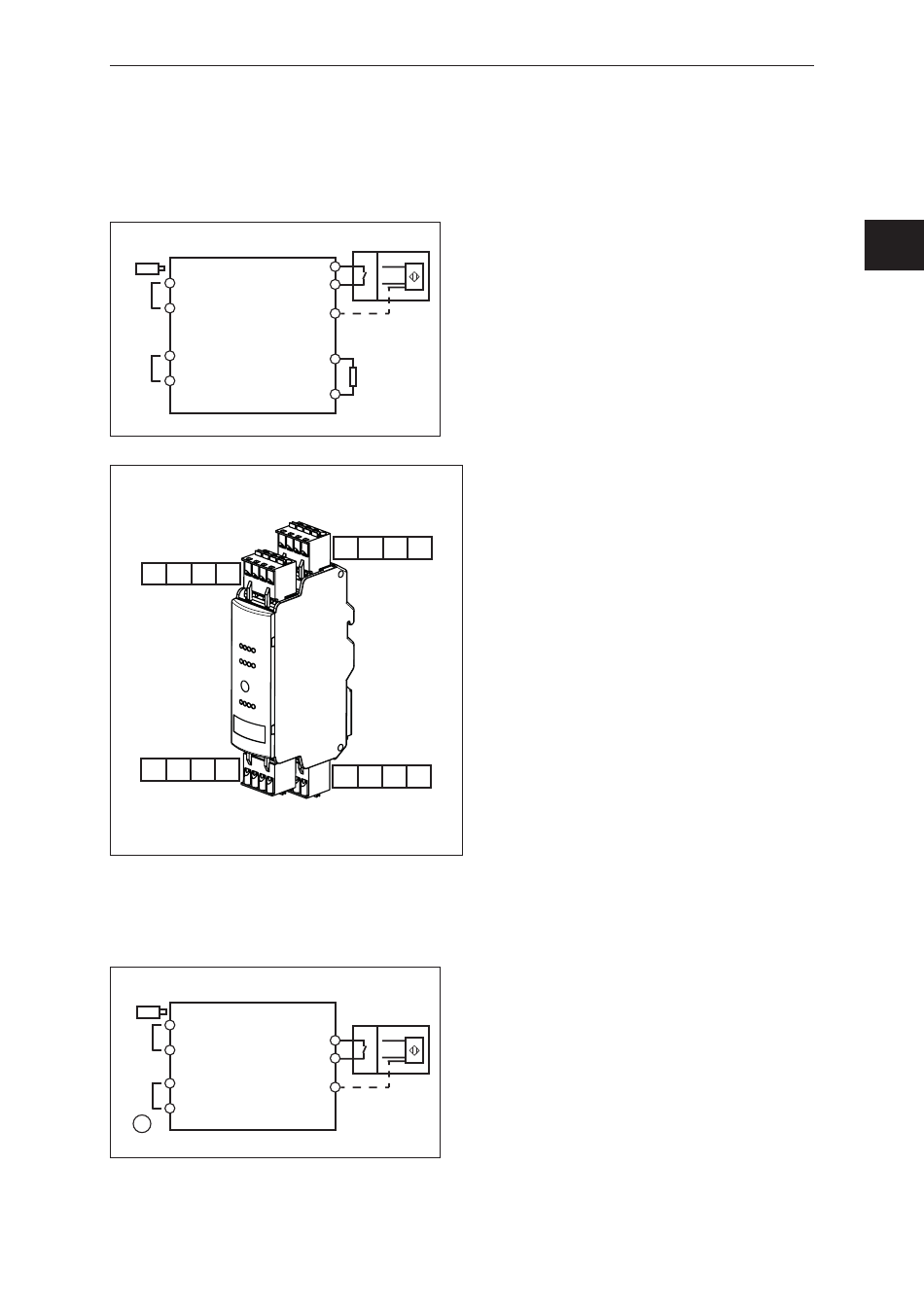

5.3 Anschlussbelegung
5.3.1 Digitale Ein- und Ausgangsmodule AC3200, AC3201, AC3251 und
AC3257
Addr.
A+
AS-i
A-
E+
O1...O4
AUX
E-
Abb. 2: Anschlussbelegung
I1 I2 I3
I4
O1 O2 O3 O4
Abb. 3: Klemmenbelegung
5.3.2 Digitale Eingangsmodule AC3202 und AC3204
Addr.
A+
AS-i
A-
E+
AUX
E-
1
Abb. 4: Anschlussbelegung
1:
nur AC3204
IN
I+
I1...I4
I-
3-wire only
OUT
Load
O-
I-
I+ O- O-
A+ A- E+ E-
IN
I+
I1...I4
I-
3-wire only
I-:
Sensorversorgung 0 V
I+:
Sensorversorgung +24 V
AC3200,
Sensorversorgung aus AS-i
AC3251:
AC3201,
Sensorversorgung aus AUX
AC3257:
O-:
Schaltausgang Aktuator 0 V
I1...I4
Schalteingang Sensor 1....4
O1...O4
Schaltausgang Aktuator 1...4
A+:
AS-i +
A-:
AS-i -
E+:
Externe Spannungsversorgung (AUX) für
Sensoren (AC3201, AC3257) / Aktuatoren
+24 V
E-:
Externe Spannungsversorgung (AUX) für
Sensoren (AC3201, AC3257) / Aktuatoren
+0 V
