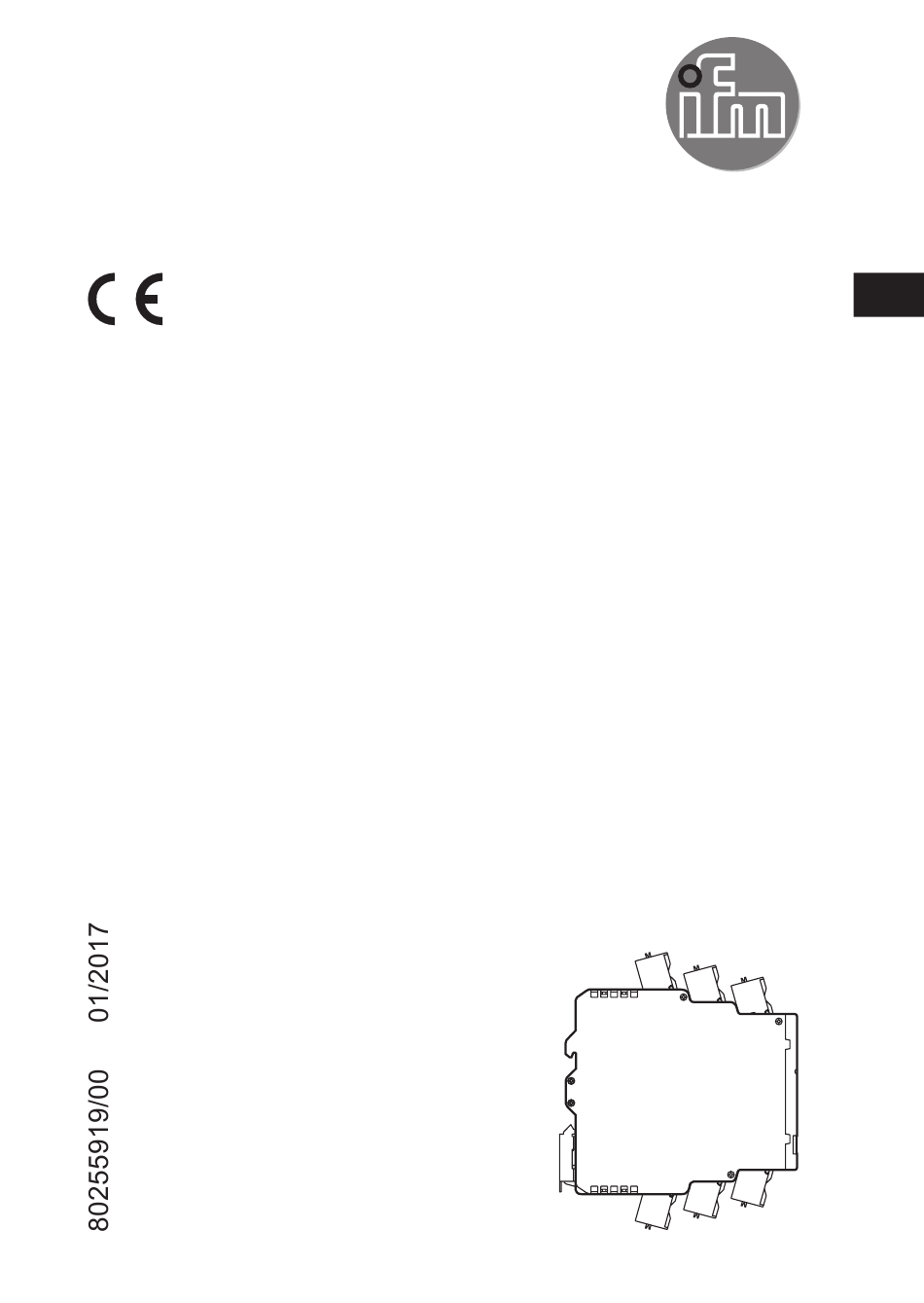

- Seite 1 Bedienungsanleitung AS-i SmartLine Modul AC3222...
- Seite 2 Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Zeichenerklärung �������������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������4 4 Adressieren ����������������������������������������������������������������������������������������������������������4 4�1 Adressieren mit dem Adressiergerät AC1154 ������������������������������������������������4 5 Montage ���������������������������������������������������������������������������������������������������������������5 5�1 Montage des Geräts ��������������������������������������������������������������������������������������5 5�2 Gerät demontieren �����������������������������������������������������������������������������������������5 6 Elektrischer Anschluss �����������������������������������������������������������������������������������������6 6�1 Anschlussbelegung ����������������������������������������������������������������������������������������6 6�1�1 Anschluss eines 2-Draht-Pt100-Elements ��������������������������������������������7 6�1�2 Anschluss eines 4-Draht-Pt100-Elements ��������������������������������������������7...
- Seite 3 1 Vorbemerkung Technische Daten, Zulassungen, Zubehör und weitere Informationen unter www�ifm�com� 1.1 Zeichenerklärung ► Handlungsanweisung > Reaktion, Ergebnis → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 2 Sicherheitshinweise • Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren�...
- Seite 4 3 Bestimmungsgemäße Verwendung Der Slave wandelt analoge Signale (Temperaturwerte) in digitale Werte um und überträgt diese zum Host� Die Datenübertragung erfolgt asynchron nach dem AS-i Profil S-7�3, gemäß AS-i Spezifikation V2�11� • Der Slave kann in Verbindung mit einem Master der Version 2�11 oder höher (Masterprofil M3 oder M4) betrieben werden�...
- Seite 5 5 Montage 5.1 Montage des Geräts ► Das Gerät auf eine 35 mm DIN-Profilschiene montieren� ► Ausreichend Platz zu Boden und Deckel des Schaltschranks lassen, um Luft- zirkulation zu ermöglichen und übermäßige Erwärmung zu vermeiden� ► Beim Aneinanderreihen mehrerer Geräte die Eigenerwärmung aller Geräte beachten und die Umgebungsbedingungen für jedes einzelne Gerät einhalten�...
- Seite 6 Das Gerät darf nur von einer Elektrofachkraft installiert werden� Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen� ► Anlage spannungsfrei schalten� ► Gerät anschließen� 6.1 Anschlussbelegung AC3222 FE FE FE Sensoreingänge + *) Sensoreingänge - *) 1+���4+ Driveausgänge + 1-���4-...
- Seite 7 6.1.1 Anschluss eines 2-Draht-Pt100-Elements 1+...4+ Die Klemmen 1+ ��� 4+ sind im Modul miteinander verbunden� 1-...4- 1: Analogmodul 2: Pt100-Element 6.1.2 Anschluss eines 4-Draht-Pt100-Elements 4-Draht-Pt100-Sensoren liefern genauere Resultate als 2-Draht-Sensoren, vorausgesetzt, dass die Zuleitungen in ihrem Widerstand gleich sind� Die Umschaltung zwischen 2- und 4-Draht-Sensoren erfolgt über das Parameterbit P3�...
- Seite 8 Wichtige Hinweise bei Pt100-Messungen Bei dem Pt100-Messverfahren fließen sehr geringe Ströme in die Messelektronik� Es ist darauf zu achten, dass zusätzliche Widerstände (Leitungen, Kontakt- und Übergangswiderstände, Wackelkontakte, etc�) im Messkreis vermieden werden� Eine 4-Leitermessung ist immer einer 2-Leitermessung zu bevorzugen� Bei der 2-Leitermessung addieren sich messtechnisch alle Übergangs- und Anschlusswiderstände und können das Messergebnis verfälschen�...
- Seite 9 7.1 Aktivierung der Peripheriefehlermeldung der Kanäle 1 bis Mit den Parameterbits P1 und P2 kann definiert werden, welche Messkanäle eine Peripheriefehlermeldung auslösen können (siehe Tabelle)� Unabhängig von den vorgegebenen Parametern werden jedoch immer alle 4 Kanäle über das AS-Interface übertragen� 8 Messbereich ►...
- Seite 10 9 Betrieb ► Gerät auf sichere Funktion überprüfen� 9.1 LED-Anzeige LED AS-i grün leuchtet AS-i Spannungsversorgung o�k� LED I1���I4 gelb leuchten Analoges Signal im Messbereich LED I1���I4 gelb blinken Analoges Signal außerhalb der Messbereichs LED I1���I4 gelb aus Nicht angeschlossen LED FAULT rot leuchtet AS-i Kommunikationsfehler, z�...
- Seite 11 11 Maßzeichnung 25,4...
