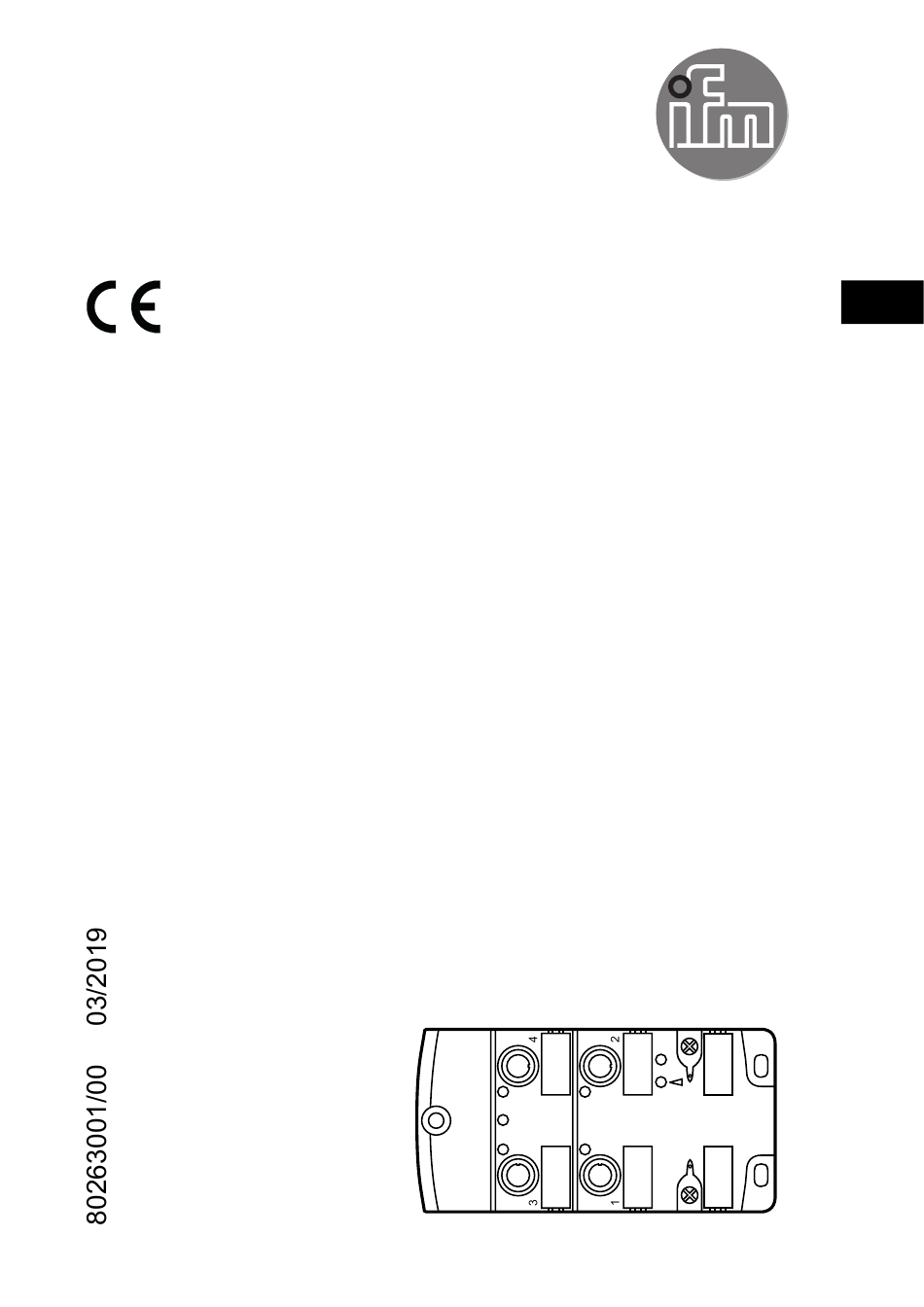

- Seite 1 Bedienungsanleitung AS-i CompactLine Modul AC2434 AC2435...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung .....................3 1.1 Zeichenerklärung ...................3 2 Sicherheitshinweise .....................3 3 Bestimmungsgemäße Verwendung ..............3 4 Montage .......................4 5 Elektrischer Anschluss ..................6 5.1 Externe Schutzbeschaltung bei induktiven Lasten ........6 6 Adressieren ......................6 6.1 Adressieren mit dem Adressiergerät AC1154 ..........6 7 Pinbelegung / Datenbits..................7 8 Bedien- und Anzeigeelemente ................8 9 Wartung, Instandsetzung und Entsorgung ............9 10 Maßzeichnung ....................10... -
Seite 3: Vorbemerkung
• Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung und Wartung des Produktes darf nur ausgebildetes, vom Anlagenbetreiber autorisiertes Fachper- sonal durchführen. • Geräte und Kabel wirksam vor Beschädigung schützen. 3 Bestimmungsgemäße Verwendung Am digitalen Eingangsmodul AC2434 können maximal 4 Sensoren angeschlossen werden (2-Draht- oder 3-Draht-Sensoren). -
Seite 4: Montage
Am digitalen Ein- / Ausgangsmodul AC2435 können maximal 4 Sensoren (2-Draht- oder 3-Draht-Sensoren) und maximal 4 Aktuatoren angeschlossen werden. • maximale Anzahl von Modulen pro Master: 31 • AS-Interface Version 2.11 und 3.0 4 Montage ► Anlage während der Montage spannungsfrei schalten. ►... - Seite 5 ye (AS-i) bk (AUX) 1: Montageschrauben und Unterlegscheiben Größe M4 (nicht im Lieferumfang enthalten). Anzugsdrehmoment 2,0...2,4 Nm. 2: Mitgelieferte Schrauben Größe M3,5. Anzugsdrehmoment 1,2...1,4 Nm. 3: Funktionserdungsfedern 4: Montageschraube Größe M4...M5 (nicht im Lieferumfang enthalten). Rohrniet (4a) im Montageloch vormontiert. Anzugsdrehmoment 2,0...2,4 Nm. 5: M12-Stecker.
-
Seite 6: Elektrischer Anschluss
Ventildosen mit integrierter Freilaufdiode an. 6 Adressieren ► Freie Adresse zwischen 1 und 31 vergeben. Auslieferungsadresse ist 0. 6.1 Adressieren mit dem Adressiergerät AC1154 Das Modul kann über das Adressierkabel E70423 adressiert werden. Eine IR-Adressierung ist bei den Modulen AC2434 und AC2435 nicht möglich. -
Seite 7: Pinbelegung / Datenbits
2+4: Dateneingang 3: Sensorversorgung - 5: Funktionserde Ausgänge 3: externe Spannung AUX - 4: Schaltausgang 5: Funktionserde (FE) 1,2: nicht belegt (n.c.) AC2434 4 Eingänge AS-i Profil S-0.0.E / erweiterter Adressmodus: nein Datenbit Eingang Buchse AC2435 4 Eingänge / 4 Ausgänge AS-i Profil S-7.0.E / erweiterter Adressmodus: nein... -
Seite 8: Bedien- Und Anzeigeelemente
8 Bedien- und Anzeigeelemente 1: LED AS-i 2: LED AUX (AC2435) 3: LED IN / OUT 4: LED FAULT... -
Seite 9: Wartung, Instandsetzung Und Entsorgung
LED AS-i grün leuchtet: AS-i Spannungsversorgung o.k. LED AUX grün leuchtet: AUX Spannungsversorgung o.k. (AC2435) LED IN / OUT gelb leuchtet: Eingang, Ausgang geschaltet LED FAULT rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am "normalen" Datenverkehr teil, z. B. Slaveadresse 0 LED FAULT rot blinkt: Peripheriefehler, z. -
Seite 10: Maßzeichnung
10 Maßzeichnung AC2434 M12x1 28,5... - Seite 11 AC2435 M12x1 28,5...
