AC3200 AC3201 AC3202 AC3203 AC3204 AC3251 AC3257 AC3264 AC3266 AS-i SmartLine Modul

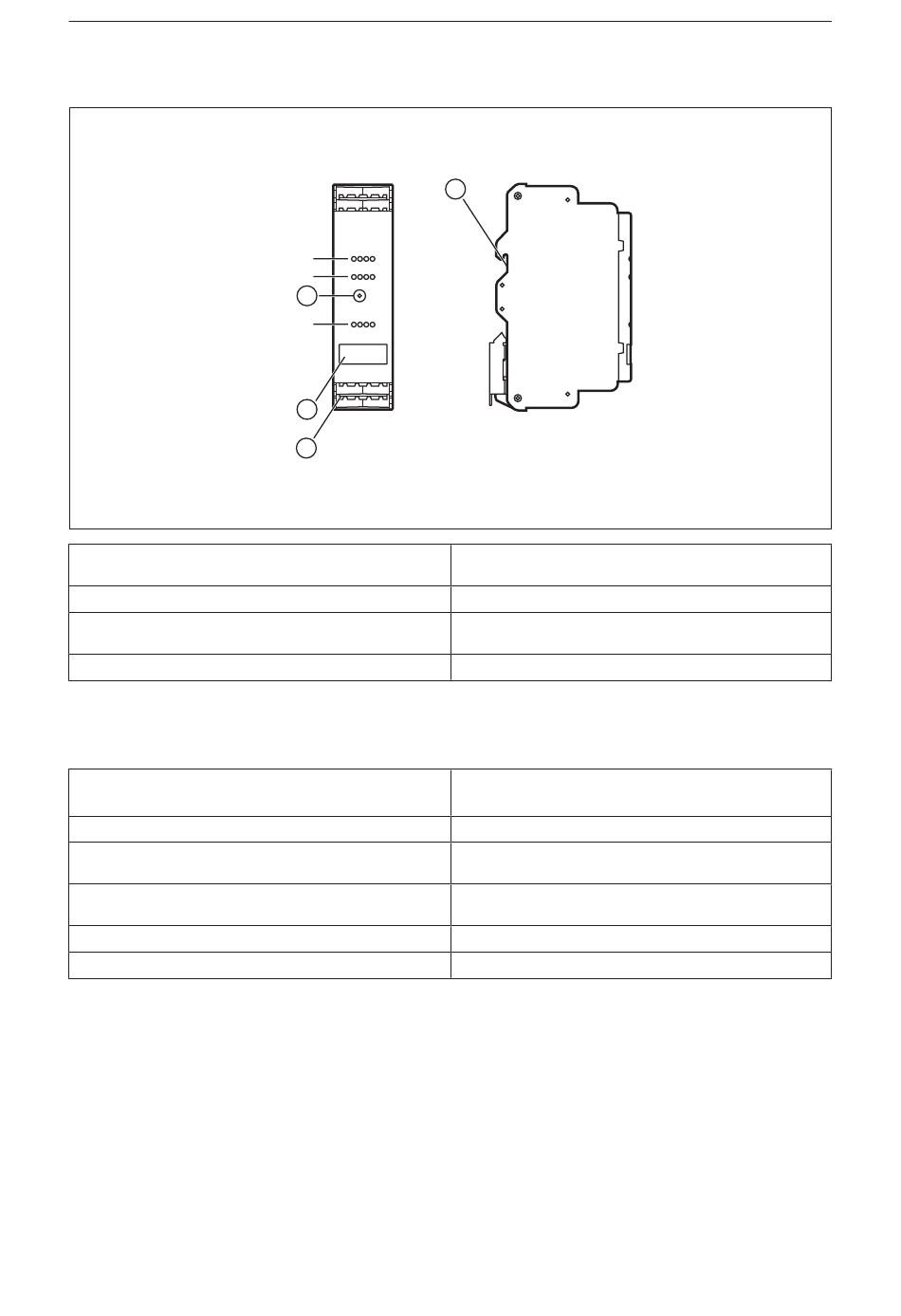

7 Bedien- und Anzeigeelemente
1: Stecker mit Federzugklemmen
2: Beschriftungsfeld
3: Adressierbuchse
4: Tragschienenbefestigung
7.1 Betrieb / LEDs
LED 1 gelb leuchtet:
LED 2 AS-i grün leuchtet:
LED 2 FAULT rot leuchtet:
LED 2 FAULT rot blinkt:
LED 2 AUX grün leuchtet:
LED 3 gelb leuchtet:
18
LED 1
LED 2
3
LED 3
2
1
4
LED 1: Schaltzustandsanzeige Sensoreingänge I1...I4 (außer
AC3203)
LED 2: AS-i, FAULT, AUX (außer AC3202)
LED 3: Schaltzustandsanzeige Aktuatorausgänge O1...O4
(außer AC3202 und AC3204))
Eingang (I1...I4) geschaltet
AS-i Spannungsversorgung o.k.
AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen"
Datenverkehr teil, z. B. Slaveadresse 0
Peripheriefehler, z. B. Sensorversorgung / Ausgang überlastet
bzw. kurzgeschlossen
externe Spannungsversorgung o.k.
Ausgang (O1...O3 / O1...O4) geschaltet
