Inhaltszusammenfassung für ifm ClassicLine AC5223

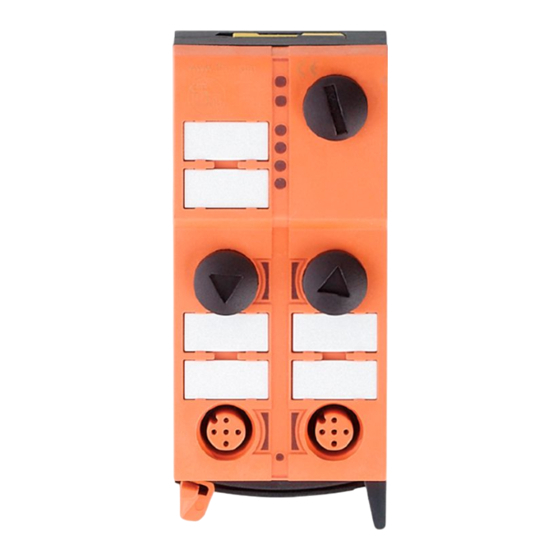

- Seite 1 Bedienungsanleitung ClassicLine Analogmodul AC5223...
- Seite 2 Inhalt 1 Sicherheitshinweise ����������������������������������������������������������������������������������������������3 2 Bestimmungsgemäße Verwendung����������������������������������������������������������������������3 3 Bedien- und Anzeigeelemente������������������������������������������������������������������������������4 4 Montage����������������������������������������������������������������������������������������������������������������5 5 Adressieren���������������������������������������������������������������������������������������������������������10 5�1 Adressieren mit dem Adressiergerät AC1154 �����������������������������������������������10 6 Strommessung ���������������������������������������������������������������������������������������������������10 7 Parametrierung des Analogmoduls �������������������������������������������������������������������� 11 8 Elektrischer Anschluss���������������������������������������������������������������������������������������� 11 9 Betrieb ����������������������������������������������������������������������������������������������������������������12 10 Messbereich des Moduls ����������������������������������������������������������������������������������13 11 Technische Daten ���������������������������������������������������������������������������������������������13...
- Seite 3 1 Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung� Ver- gewissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet� • Das Gerät entspricht den einschlägigen Vorschriften und EG-Richtlinien� • Unsachgemäßer oder nicht bestimmungsgemäßer Gebrauch können zu Funktionsstörungen des Gerätes oder zu unerwünschten Auswirkungen in Ihrer Applikation führen�...
- Seite 4 3 Bedien- und Anzeigeelemente 1� Adressierschnittstelle 2� LED PWR 3� LED FAULT 4� Beschriftungsfelder 5� LED 1 6� 2 Buchsen M12 7� Erdungsfahne Maßzeichnung...
- Seite 5 4 Montage Flachkabelausrichtung im Ausliefe- rungszustand Legen Sie das gelbe AS-i Flachkabel sorgfältig in die Profilnut ein� Montieren Sie das Oberteil� Verriegeln Sie das Gerät�...
- Seite 6 Das mitgelieferte Unterteil ermöglicht die Ausrichtung des Flachkabels in drei Richtungen� Legen Sie die Flachkabelführung (1) für die gewünschte Richtung entspre- chend ein�...
- Seite 7 Einstellungen am Unterteil Wählen Sie gemäß Ihrer gewünschten Flachkabelausrichtung (→) die Positi- on 1, 2 oder 3 aus� A = Auslieferungszustand...
- Seite 8 Einstellungen am Oberteil Stellen Sie dann am Oberteil die ge- wählte Position ein, drehen Sie dafür das Dreieck auf die entsprechende Ziffer (Bild D1 und D2)� Verwenden Sie ein Werkzeug, z� B� einen Schraubendreher (Bild D1) oder die gelb-schwarze Flachkabelführung (Bild D2)�...
- Seite 9 Gerät öffnen Öffnen Sie das Gerät wie abgebildet mit einem Werkzeug (z� B� Schrauben- dreher)� Verlegen Sie das AS-i Flachkabel sorgfältig, der gerade Verlauf des Flachkabels soll ca� 15 cm betragen�...
- Seite 10 5 Adressieren Auslieferungsadresse ist 0� 5.1 Adressieren mit dem Adressiergerät AC1154 Das Modul kann über die implementierte Adressierschnittstelle mit dem Adressier- kabel (E70213) im montierten und verdrahteten Zustand adressiert werden� 6 Strommessung Bei allen folgenden Anschlussbelegungen bezieht sich die dargestellte Pinbele- gung auf das Analogmodul�...
- Seite 11 Anschlussbelegung eines 4-Draht-Sensors ohne eigene Versorgung • Pin 1: Sensorversorgung 24 V • Pin 2: Analogeingang AI + • Pin 3: Sensorversorgung 0 V • Pin 4: Analogeingang AI - • Pin 5: Funktionserde FE 7 Parametrierung des Analogmoduls Parameterbit/ Beschreibung Bemerkungen Bezeichnung...
- Seite 12 Montieren Sie die Flachkabelenddichtung (E70413)*, wenn sich das Modul am Ende des Kabelstrangs befindet� *optional zu bestellen Die Erdungsfahne (2,8 x 0,5 mm) am mitgelieferten Unterteil ist mit Pin 5, Funktionserde der M12-Buchsen, verbunden� Die Signalleitungslänge für externe Geräte (Sensoren, Aktuatoren) ist auf maximal 10 m zu beschränken�...
- Seite 13 * Master ersetzt den vom Slave übertragenen Wert durch den Defaultwert 7FFFh (32767) ** Die Genauigkeit wird nur im Nennbereich (4���20 mA) erreicht, aber nicht im erweiterten Nennbereich garantiert� *** nur bei Parameterbit 2 = 1 11 Technische Daten Technische Daten und weitere Informationen unter www�ifm�com...
