Seite 3
Vorbemerkung • Bedienelemente werden wie folgt angezeigt: Beispiel: [Out off] = Taste „Out off“ • Eine Handlungsanweisung wird durch “►” gekennzeichnet: Beispiel: ► Anlage spannungsfrei schalten. • Eine Reaktion auf die Handlung wird durch “>” gekennzeichnet: Beispiel: > Gelbe LED leuchtet� 1 Sicherheitshinweise •...
Seite 4

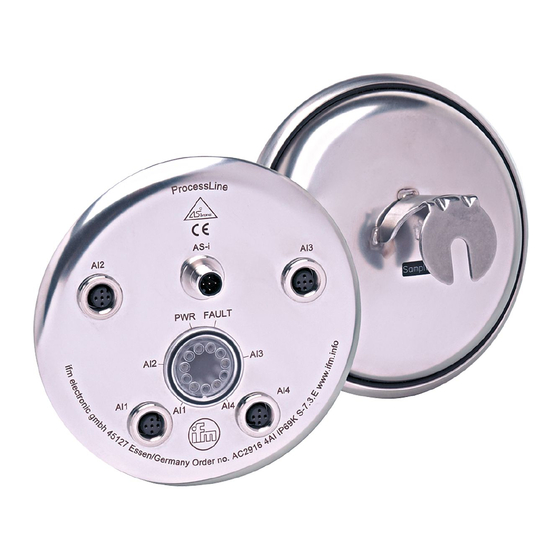

2 Bestimmungsgemäße Verwendung Der Slave wandelt analoge Eingangssignale und überträgt diese über das AS- Interface zum AS-i Master� Das AS-i Modul fungiert als Slave mit bidirektionalem Datenverkehr im AS-i Netz� Die Datenübertragung zum Host erfolgt asynchron nach dem AS-i Profil S-7�3�E, gemäß...
Seite 5
4 Elektrischer Anschluss ► Montierte Verschlusskappen (E70297) erst dann entfernen, wenn Sie die Anschlussstecker der Sensoren mit den M12-Buchsen verbinden� Um die Schutzart IP69K zu gewährleisten, müssen • nicht benutzte Buchsen mit diesen Verschlusskappen verschlossen bleiben (Anzugsdrehmoment 0,6���0,8 Nm)� • die M12-Steckverbindungen mit einem Anzugsdrehmoment 0,6���0,8 Nm angezogen werden�...
Seite 6
1: Sensorversorgung +24 V 2: AI+ Analogeingang 3: Sensorversorgung 0 V / Analogeingang AI- 5: Funktionserde Anschlussbelegung eines 2-Draht-Sensors mit galvanisch getrennter und erdfreier Versorgung 1: Sensorversorgung +24 V 2: AI+ Analogeingang 3: Sensorversorgung 0 V / Analogeingang AI- 5: Funktionserde Anschlussbelegung eines 3-Draht-Sensors ohne eigene Versorgung 1: Sensorversorgung +24 V 2: AI+ Analogeingang...
Seite 7
5.2 Parametrierung des Analogmoduls Parameterbit Beschreibung Bemerkungen 50 Hz 50/60 Hz Unterdrückung 60 Hz Kanalaktivierung Kanal 1 Kanal 2 Kanal 3 Kanal 4 P1, P2 Peripherie- fehleranzeige aktiv Peripheriefehler, wenn Messbereich verlassen wird Peripherie- fehleranzeige inaktiv 5.3 Messbereich des Geräts ►...
Seite 8
Hinweis: * Master ersetzt den vom Slave übertragenen Wert durch den Defaultwert 7FFFh (32767) ** Die Genauigkeit wird nur im Nennbereich (4���20 mA), aber nicht im erweiterten Nennbereich garantiert *** nur bei Parameterbit 3 = 1 6 Betrieb Prüfen Sie, ob das Gerät sicher funktioniert� Anzeige durch LEDs� PWR FAULT •...
Seite 9
• wenn an mindestens einem analogen Kanal nichts angeschlossen ist, obwohl der entsprechende Kanal (P3) freigegeben ist • bei Überlast oder Kurzschluss der Sensorversorgung 7 Maßzeichnung 137,3 43,6 Technische Daten und weitere Informationen unter www�ifm�com...
