Transientenerfassung (Einbruch, Anstieg, Unterbrechung)

1. Drücken Sie die Taste SETUP, um den Setup-Modus aufzurufen.
2. Drücken Sie die Taste SETUP Einrichten, bis Hz ist hervorzuheben. Einstellen der Hz auf die aktuelle Zeile an
Häufigkeit und nicht auf AUTO.

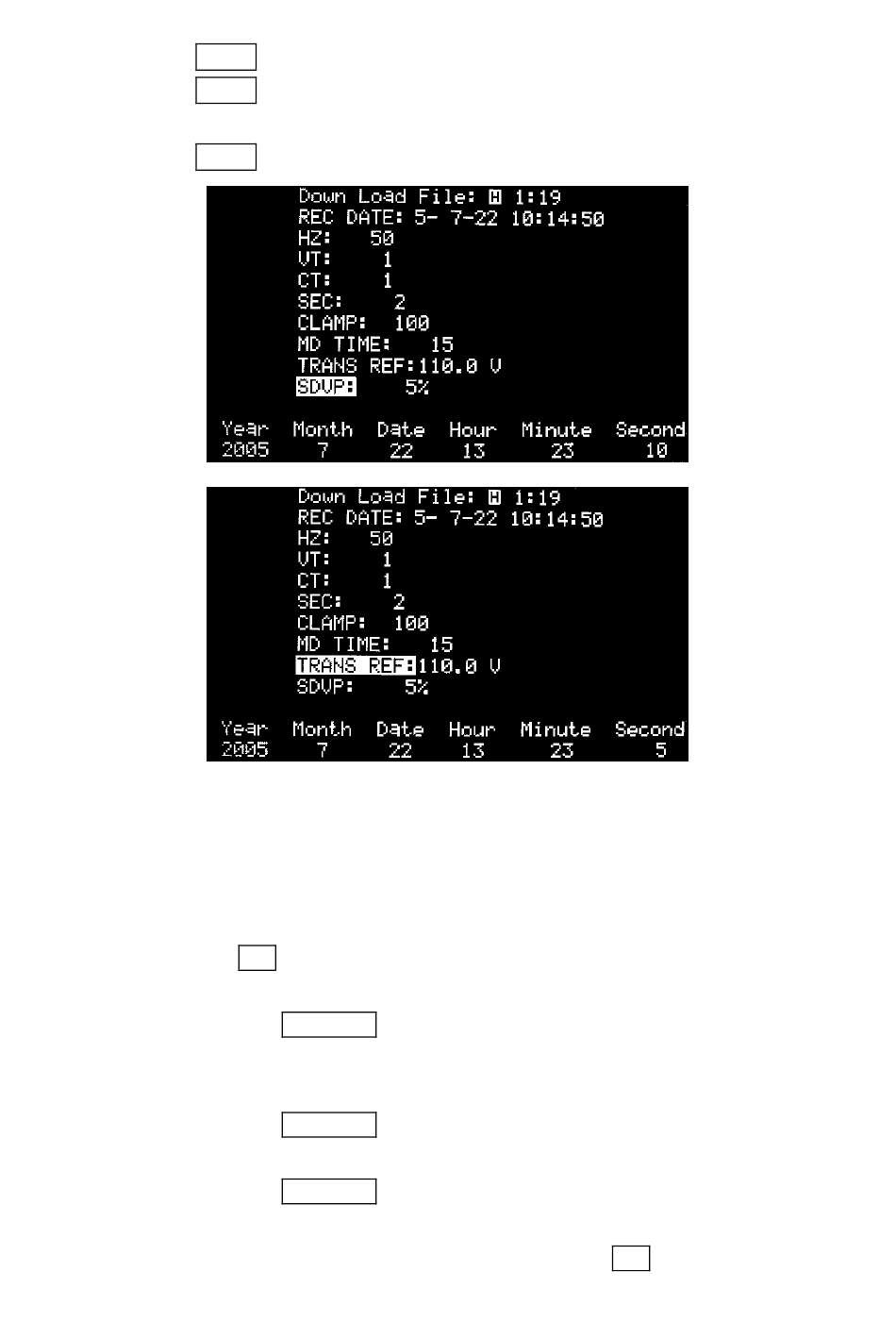

3. Drücken Sie die Taste SETUP Einrichten, bis TRANS REF ist hervorgehoben
Betätigen Sie die Taste ▲ oder ▼zum Erhöhen oder Verringern der Nennspannung als Referenzwert. Dies
4.
sollte der Phase-Phase oder Phase-Neutral Spannung, je nach der Art des zu prüfenden Stromkreises.
5. Drücken Sie die Taste Einrichten, bis SDVP markiert ist
Betätigen Sie die Taste ▲ oder ▼zum Erhöhen oder Verringern des Grenzwertes in % (SDVP). Eine typische
6.
Einstellung für SDVP beträgt 5 %..
7. Drücken Sie die EXIT Taste, um das SETUP-Modus.
8. Drücken Sie die PHASE Taste einmal.
9. Drücken Sie die Taste TRANSIENT vorübergehend zum Starten der "Transient Capture"
10. Wenn der Analyzer erfasst werden transienten Ereignissen (DIP, Wellengang, oder Ausfall), die
Hintergrundbeleuchtung wird eingeschaltet.
11. Drücken Sie die Taste TRANSIENT vorübergehend zur Überprüfung der aufgezeichneten vorübergehende
Ereignisse.
12. Drücken Sie die Taste TRANSIENT vorübergehend wieder zur Wiederaufnahme der Erfassung von
transienten Ereignissen.
13. Zum Beenden von transienten Capture Modus, drücken Sie die Taste EXIT.
