Datenerfassung von Strom-Messwerten (3P4W, 3P3W, 1P2W, 1P3W)

1. Stellen Sie die Messdatenerfassung-Abtastdauer (Abtastrate) ein.
2. Betätigen Sie die Taste POWER zum Öffnen des Strommessungs-Modus.
3. Betätigen Sie die Taste 1Φ3Φ zur Auswahl des geeigneten Systems (3P4W, 3P3W, 1P3W oder 1P2W).
4. Betätigen Sie die Taste REC zum Starten der Messdatenerfassung. Das Symbol REC wird angezeigt.
5. Zum Beenden der Datenerfassung betätigen Sie erneut die Taste REC.
HINWEIS: Zum Herunterladen von Daten geben Sie den Befehl CTRL+D im Analysator mithilfe der RS-232C
Schnittstelle ein.
WARNUNG: Die Abtastdauer kann länger sein als der eingestellte Wert, wenn es keinen Input bei V1 gibt.

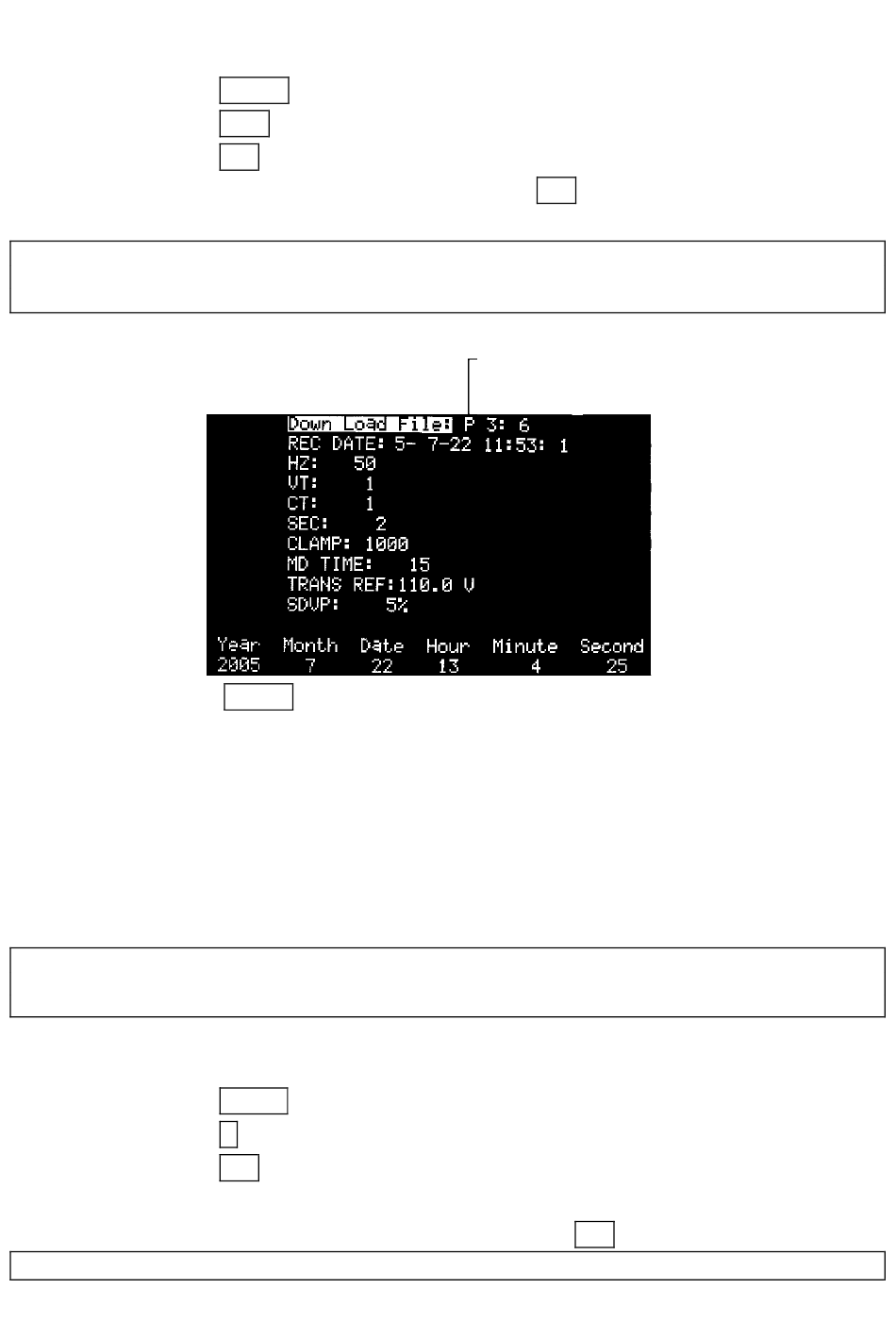

Herunterladen von Stromdaten

1. Betätigen Sie die Taste SETUP.
2. "Down Load File" wird in "invers" angezeigt.
3. Betätigen Sie die Taste ▲ oder ▼ zur Auswahl der Dateinummer.
4. Falls es sich bei den Daten der ausgewählten Datei um Stromdaten handelt, wird der Dateiname mit dem
Symbol „P" beginnen.
5. Betätigen Sie die Taste EXIT.
6. Sobald der Befehl CTRL D durch die RS-232C Schnittstelle empfangen wird, beginnt das Herunterladen der
gespeicherten Stromdaten.
HINWEIS: Innerhalb des Setup-Modus wird das Gerät keine Befehle durch die RS-232C Schnittstelle
annehmen. Zum Herunterladen von Daten betätigen Sie die Taste EXIT zur Rückkehr zum normalen
Messmodus.

Erfassung von Oberwellen-Messwerten

1. Stellen Sie die Abtastdauer (Abtastrate) für die Messdatenerfassung ein.
2. Betätigen Sie die Taste HARMO zum Öffnen des Oberwellenmessungs-Modus.
3. Betätigen Sie die Taste VI zur Auswahl des gewünschten Inputs (V1, I1, V2, I2, V3 oder I3).
4. Betätigen Sie die Taste REC zum Starten der Messdatenerfassung. Das Symbol REC erscheint im unteren Teil
des LCD-Displays.
5. Zum Beenden der Messdatenerfassung betätigen Sie erneut die Taste REC.
WARNUNG: Die Abtastdauer kann länger sein als der eingestellte Wert, wenn es keinen Input bei V1 gibt.
Stromdaten
Dateinummer
Gesamte Dateienanzahl
27
