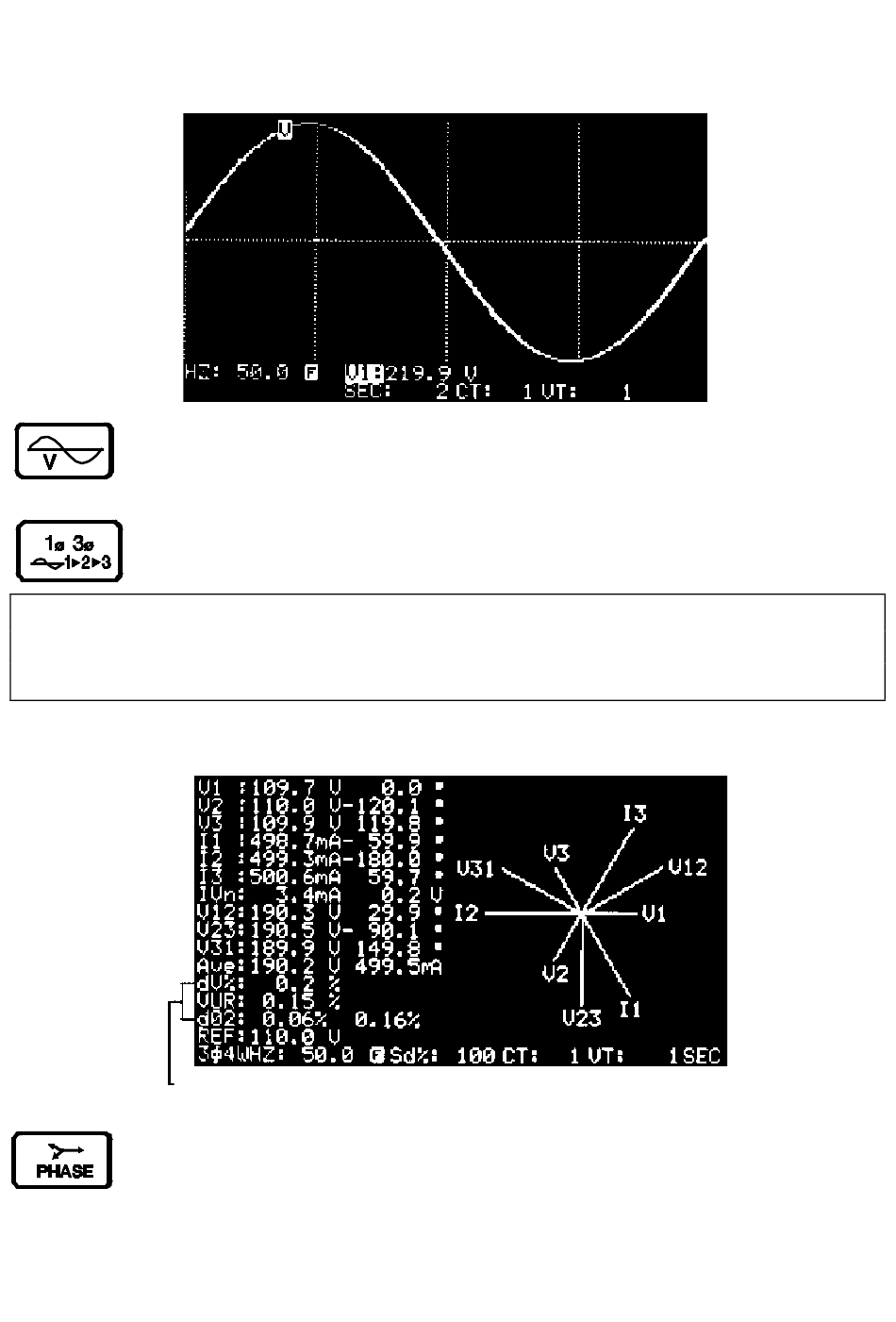

Wellenform nur für Spannung
Betätigen Sie diese Taste zur ausschließlichen Anzeige der Spannungs-Wellenform . Der
Echt-Effektivwert (True RMS) der Spannung wird im unteren Bereich des LCD-Displays angezeigt.
Betätigen Sie diese Taste zur Auswahl von V1, V2 oder V3.
HINWEIS: Der Auslösepunkt für V2 und V3 liegt beim Nulldurchgangspunkt von V1.
HINWEIS: Innerhalb des Wellenform-Anzeigemodus wird ein(e) Periode/Durchlauf von 1024 Datenpunkten
angezeigt.

Graphisches Phasen-Diagramm

Betätigen Sie diese Taste zur Anzeige des Phasen-Diagramms.
Die Spannungs- und Stromsignale werden im Phasenformat angezeigt (Absolutwert, Phasenwinkel).
V1 ist der Bezugspunkt. Der Winkel von V1 beträgt immer 0 Grad.
Spannung/Quelle-Asymmetrie
20
