HINWEIS: Für den Fall, dass die Wellenform an der Spitze gekappt oder zu klein im LCD-Display dargestellt ist,
betätigen Sie Taste RANGE (Messbereich) zur Auswahl des HIGH oder LOW Bereiches für eine verbesserte
Darstellung. Der Bereichsanzeiger ist das Symbol hinter der Einheit der Werte RMS, L oder H.
Messung der Höchstleistung (MD)
1. Stellen Sie das Zeitintervall für die Höchstleistung ein (siehe Abschnitt V)
2. Der Analysator wird KW und KVA innerhalb des eingestellten Intervalls integrieren.
3. Der Wert für die Höchstleistung (MD) erneuert sich, sobald ein neuer größerer Wert gemessen wird.

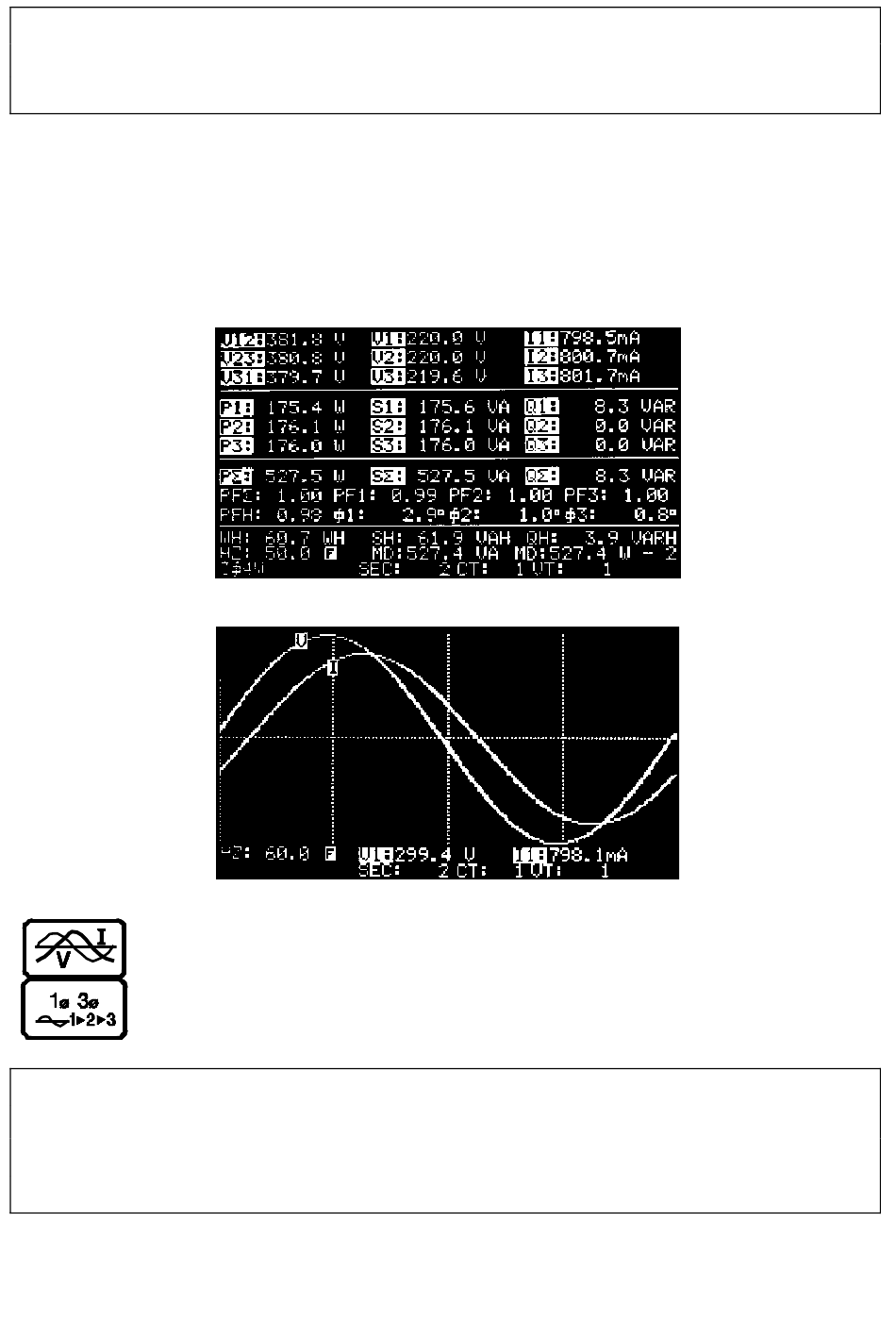

Im folgenden Beispiel beträgt die Höchstleistung 527,4 VA und 527,4 W. Das Zeitintervall für die Höchstleistung
beträgt 2 Minuten.

Wellenform von Spannung und Strom

Betätigen Sie diese Taste für die gleichzeitige Anzeige der Wellenformen für Spannung und Strom.
Betätigen Sie diese Taste zur Auswahl verschiedener Eingänge (V1, I1), (V2, I2) oder (V3, I3).
HINWEIS: Der Auslösepunkt liegt für V2, V3, I2 und I3 beim Nulldurchgangspunkt von V1. Wenn V1 nicht
vorhanden ist, liegt der Auslösepunkt für I1 beim eigenen Nulldurchgangspunkt.
HINWEIS: Innerhalb des Wellenform-Anzeigemodus wird ein(e) Periode/Durchlauf von 1024 Datenpunkten
angezeigt.
