Transientenerfassung (Einbruch, Anstieg, Unterbrechung) - Extech Instruments Pq3350 Bedienungsanleitung

Transientenerfassung (Einbruch, Anstieg, Unterbrechung)

Nr.
NENNSPANNUNG

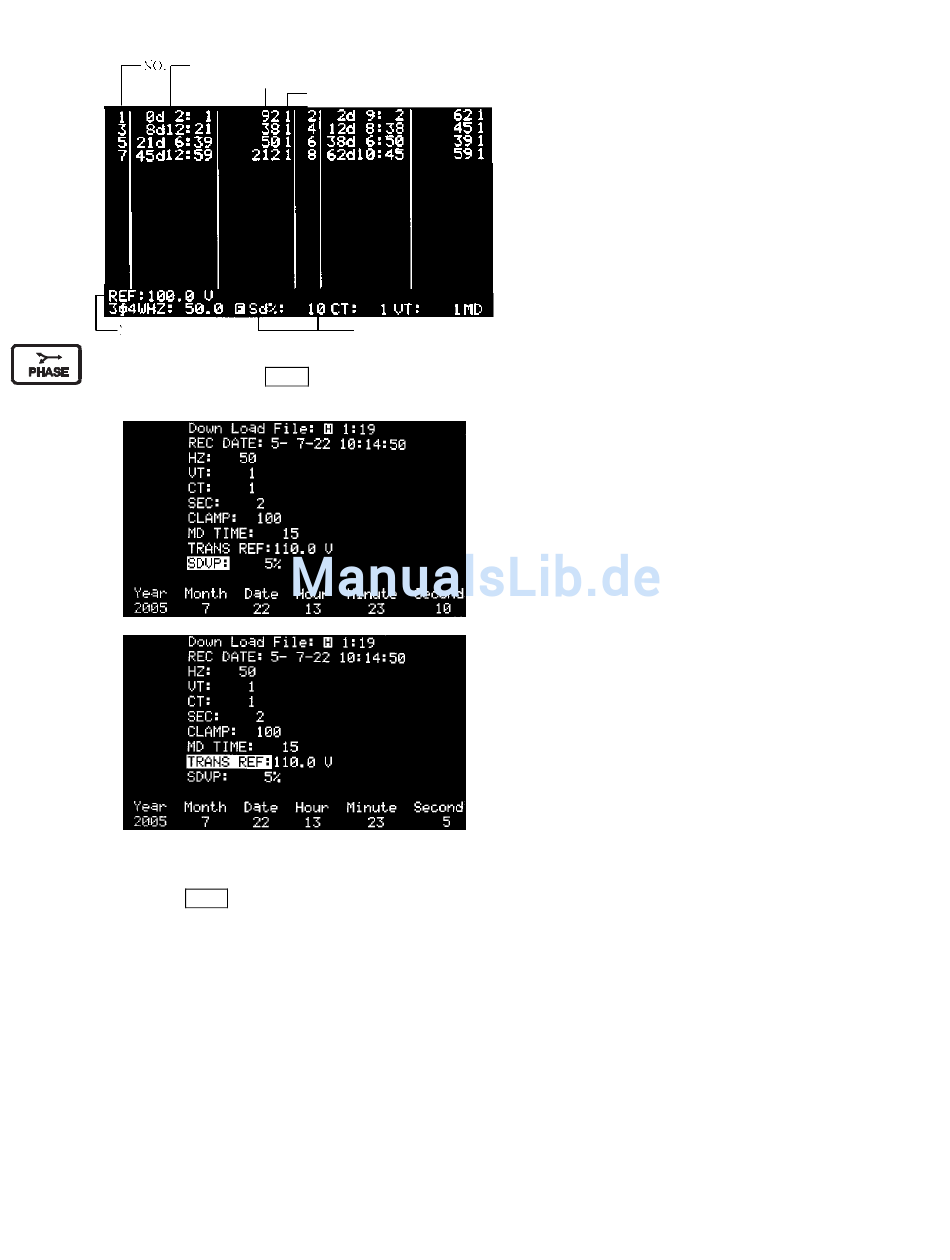

1. Drücken Sie diese Taste zum Öffnen des PHASE DIAGRAM-Modus.
2. Betätigen Sie die Taste SETUP bis TRANS REF in "invers" auf dem LCD-Display
angezeigt wird.
3. Betätigen Sie die Taste ▲ oder ▼zum Erhöhen oder Verringern der Nennspannung als Referenzwert.
Zum Verlassen der Einstellung betätigen Sie die Taste EXIT.
4. Betätigen Sie so oft die Taste SETUP, bis SDVP in der unteren rechten Bildschirmecke angezeigt wird.
5. Betätigen Sie die Taste ▲ oder ▼zum Erhöhen oder Verringern des Grenzwertes in % (SDVP). Zum
LAUFZEIT (TAGE; STUNDEN; MINUTEN)
DURCHLÄUFE
TRANSIENTENKÜRZEL
GRENZWERT – 100%
24 PQ3350 V5.2 11/10
