Netzqualität eines Einphasen-Dreileiter-Systems (1P3W)
Schalten Sie das Messgerät ein. Betätigen Sie die Tasten POWER und 1Φ3Φ zur Auswahl des 1P3W
a.
Systems. Der Systemtyp wird in der unteren rechten Hälfte des LCD-Displays angezeigt.
b. Verbinden Sie die Messleitungen mit den Spannungsbuchsen L1, L2 und V
c. Verbinden Sie die beiden Messfühler mit den Stromanalyse-Eingangsbuchsen I1 und I2.
d. Bringen Sie die Anschlussklemmen an L1 und L2 an. Achten Sie darauf, dass der Strom von vorne nach
hinten durch den Messfühler fließt.

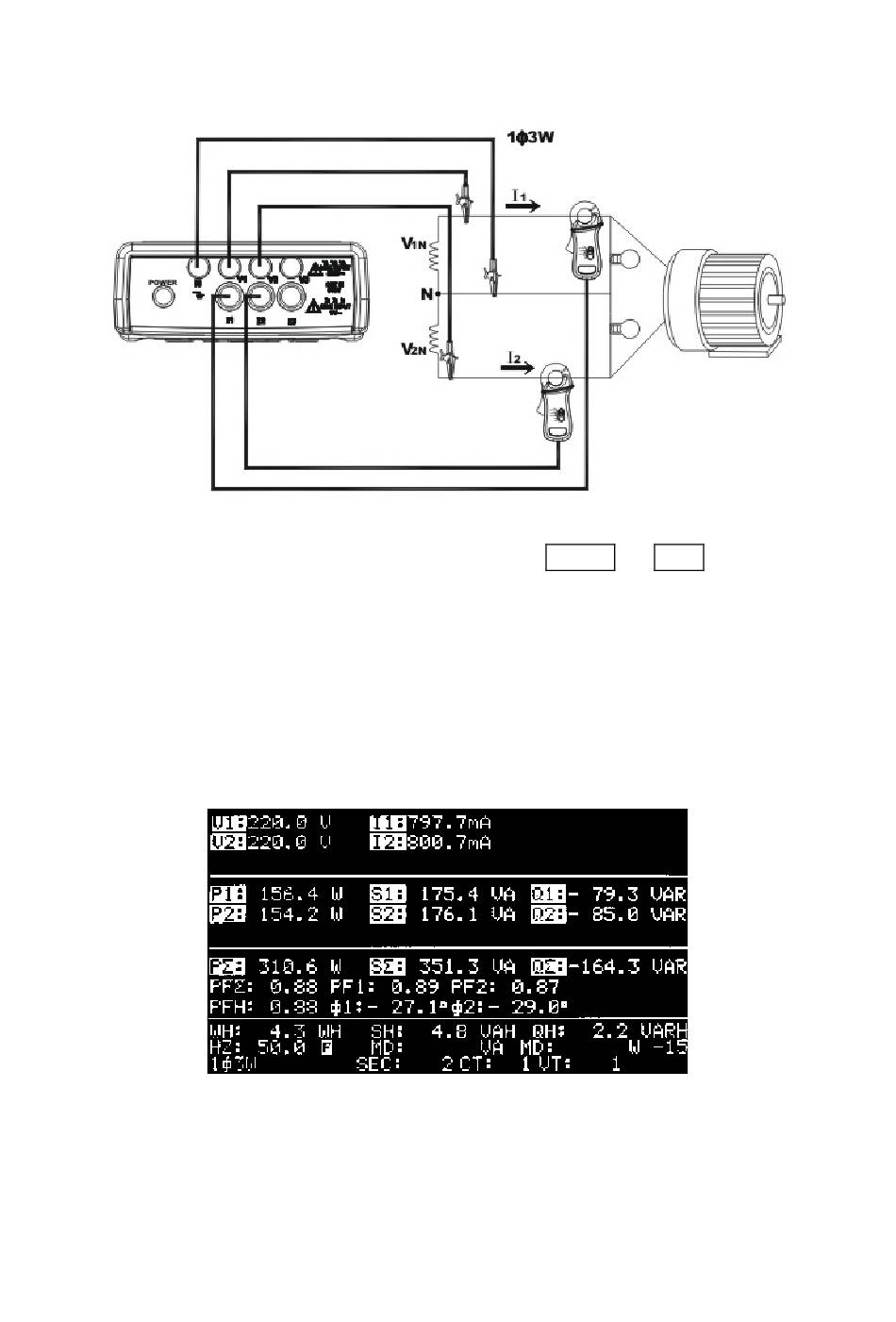

e. Alle Systemparameter werden im LCD-Display angezeigt.
Für eine Beschreibung der einzelnen Parameter lesen Sie bitte unter Abschnitt XIV. BEZEICHNUNGEN nach.
