EINSTELLEN DES CT UND VT (PT) ÜBERSETZUNGSVERHÄLTNISSES
Hinweis: In der Regel ist die CT- und VT-Einstellungen bleiben auf 1 gesetzt.
Wenn der Benutzer über eine externe CT (aktuell ) oder VT (Spannung) Transformator an die hohe
Spannung oder Stromstärke power line und will zum Messen der Spannung oder Strom ni Bezug auf der
Hauptleitung, PQ3350 ermöglicht dem Benutzer das Einrichten von einem CT- oder VT Wandlerverhältnis.

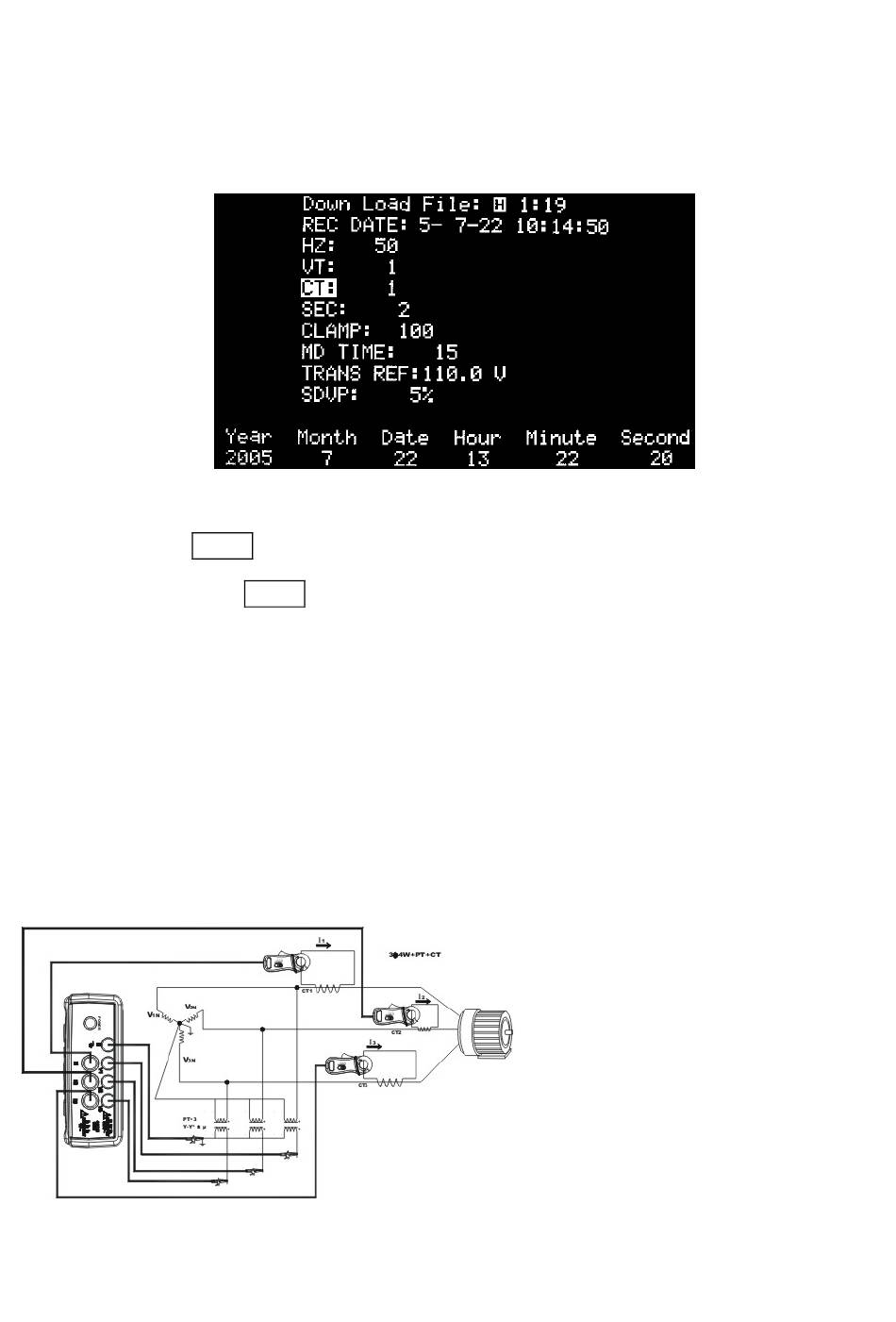

Drücken Sie die Taste SETUP, um den Setup-Modus aufzurufen.
Betätigen Sie so oft die Taste SETUP, bis das Symbol CT oder VT in „invers" angezeigt wird.
Betätigen Sie die Taste ▲ oder ▼ zum Erhöhen oder Verringern des Wertes um 1. Langes Drücken der Taste ▲
oder ▼ beschleunigt die Zunahme oder Abnahme des Wertes.
Der CT-Übersetzungsbereich liegt zwischen 1 und 600. Der VT-Übersetzungsbereich liegt zwischen 1 und 3000.
Nachdem die Werte für CT oder VT (PT) eingestellt wurden, sind die Messwerte für Spannung und Strom wie folgt:
STROM (angezeigt) = STROM (gemessen) x CT-Übersetzung
SPANNUNG (angezeigt) = SPANNUNG (gemessen) x VT-Übersetzung
Um den Einrichtungsmodus zu verlassen, drücken Sie die EXIT-Taste
