Netzqualität eines Dreiphasen-Vierleiter-Systems (3P4W)
Schalten Sie das Messgerät ein. Betätigen Sie die Tasten POWER und 1Φ3Φ zur Auswahl des 3P4W Systems. Der
Systemtyp wird in der unteren linken Hälfte des LCD-Displays angezeigt.

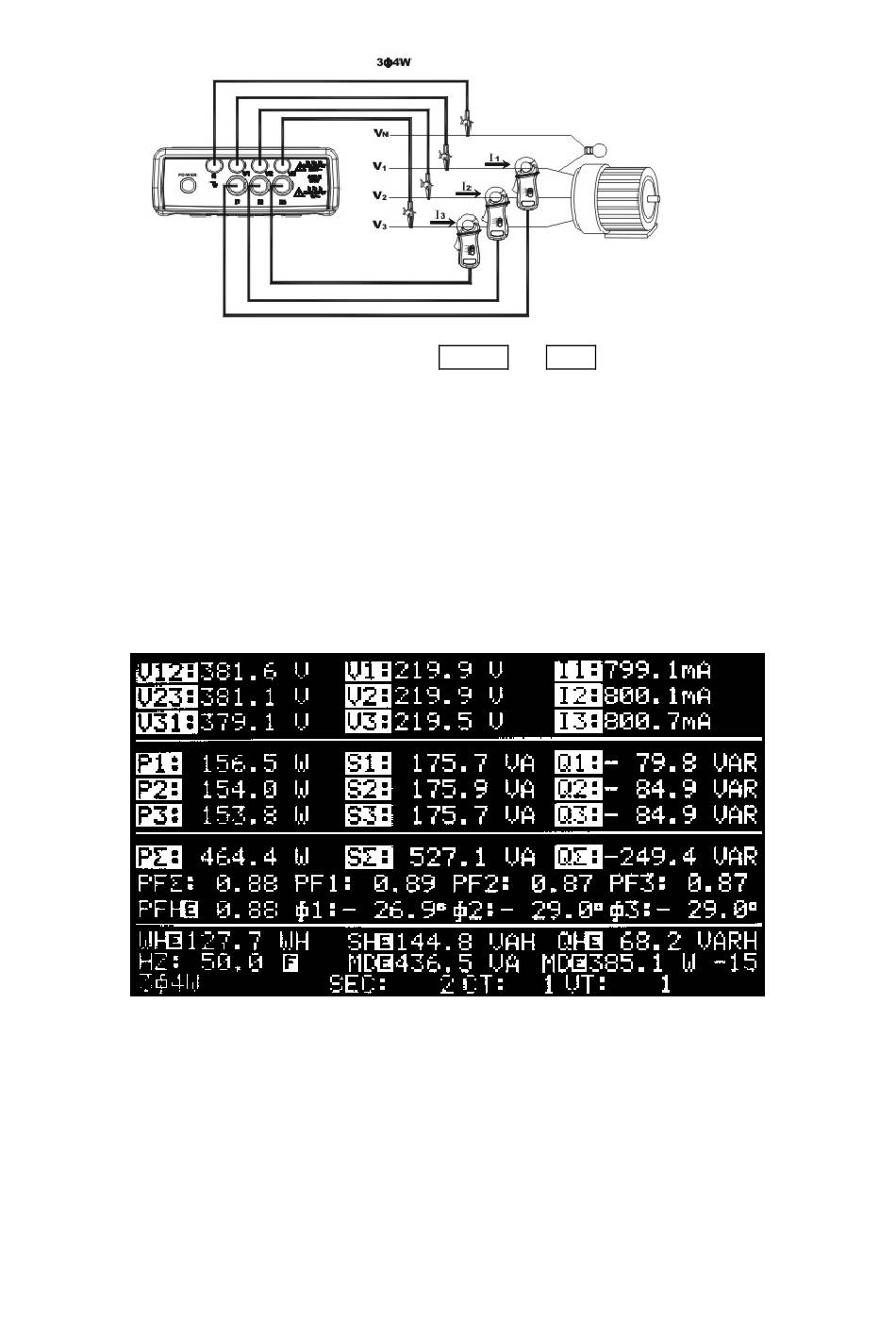

a. Verbinden Sie die vier Messleitungen mit den Spannungsbuchsen V1, V2, V3 und V
Systems.
b. Verbinden Sie die Messleitungen mit L1, L2, und L3 des 3P4W Systems.
c. Verbinden Sie die drei Messfühler mit den Stromanalyse-Eingangsbuchsen I1, I2 und I3.
d. Bringen Sie die Anschlussklemmen an L1, L2 und L3 des 3P4W Systems an. Achten Sie darauf, dass der
Strom von vorne nach hinten durch den Messfühler fließt.
e. Alle Systemparameter werden im LCD-Display angezeigt.
Für eine Beschreibung der einzelnen Parameter lesen Sie bitte unter Abschnitt XIV. BEZEICHNUNGEN nach.
