Inbetriebnahme

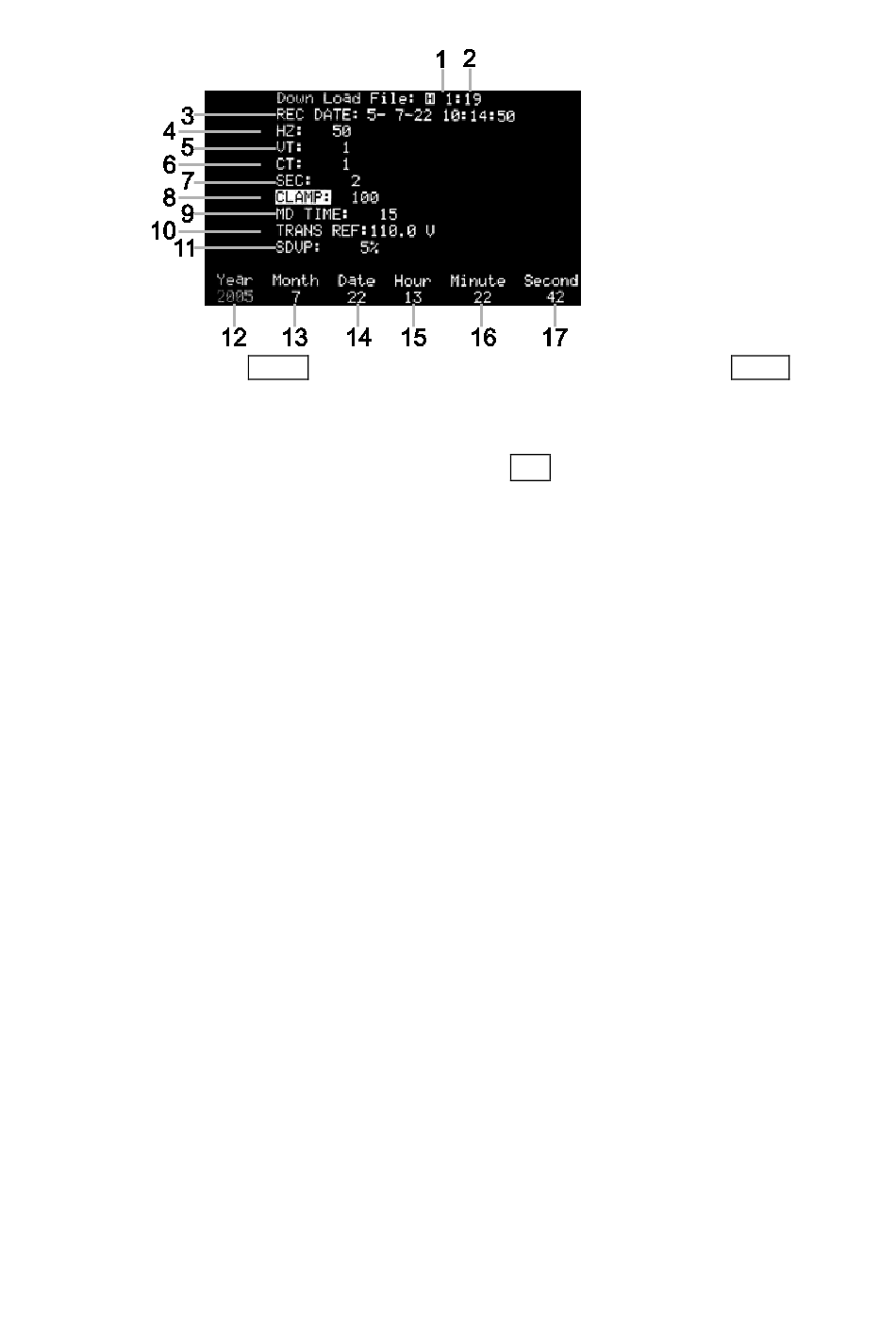

a. Betätigen Sie die Taste SETUP zum Aufrufen des Setup-Fensters. Betätigen Sie erneut SETUP, um ein
Objekt für die Einstellung auszuwählen (das ausgewählte Objekt wird „invers" angezeigt). Nach Auswahl des
Objekts, betätigen Sie die Taste ▲ oder ▼ zum Einstellen des gewünschten Wertes.
1. Nach Abschluss der Einstellungen, betätigen Sie die Taste EXIT zum Verlassen des Setup-Modus.
Auswahl der Daten zum Herunterladen:
P bedeutet Macht-Daten.
H bedeutet Harmonischen Daten.
H invers bedeutet Hardcopy Bildschirmdaten (siehe Hardcopy Abschnitt für Beispiele)
(um die Hardcopy-Daten anzuzeigen, drücken Sie die Taste HOLD. Presse HOLD-Taste erneut,
Ausfahrt).
2. Anzeige der insgesamt aufgezeichneten Daten im Analysator: max. 85 Datensätze.
3. REC DATE: Anzeige des Aufzeichnungsbeginn ab der 1. heruntergeladenen Datei.
4. Hz: Einstellen der Frequenz (50, 60 oder AUTO) des Systems.
5. PT: Einstellen des PT-Wertes (Spannungswandler).
6. CT: : Einstellen des CT-Wertes (Stromwandler).
7. SEC: : Einstellen der Intervallsekunden von aufgezeichneten Messdaten. (2 bis 6000 sekunden)
8. CLAMP: Einstellen des ausgewählten Messfühlers (100 A, 1000 A oder 3000 A).
9. MD TIME: Einstellen der Zeit für Höchstleistung (1~60 Minuten).
10. TRANS REF: Einstellen der Einschwingungs-Spannung (welche automatisch im Einklang mit PT verändert
wird).
11. SDVP: Einstellen der oberen und unteren %-Grenzwerte der Einschwingungs-Spannungserfassung.
12. YEAR: Einstellen des Jahres in der Kalenderuhr.
13. MONTH: Einstellen des Monats in der Kalenderuhr.
14. DATE: Einstellen des Datums in der Kalenderuhr.
15. HOUR: Einstellen der Stunde in der Kalenderuhr.
16. MINUTE: Einstellen der Minute in der Kalenderuhr.
17. SECOND: Sekunden können nur angezeigt werden (der Wert kann nicht programmiert werden).
18. Alle löschen Datenspeicher aus dem Gerät: Halten Sie die REC-Taste und drehen Sie das Gerät ein.
