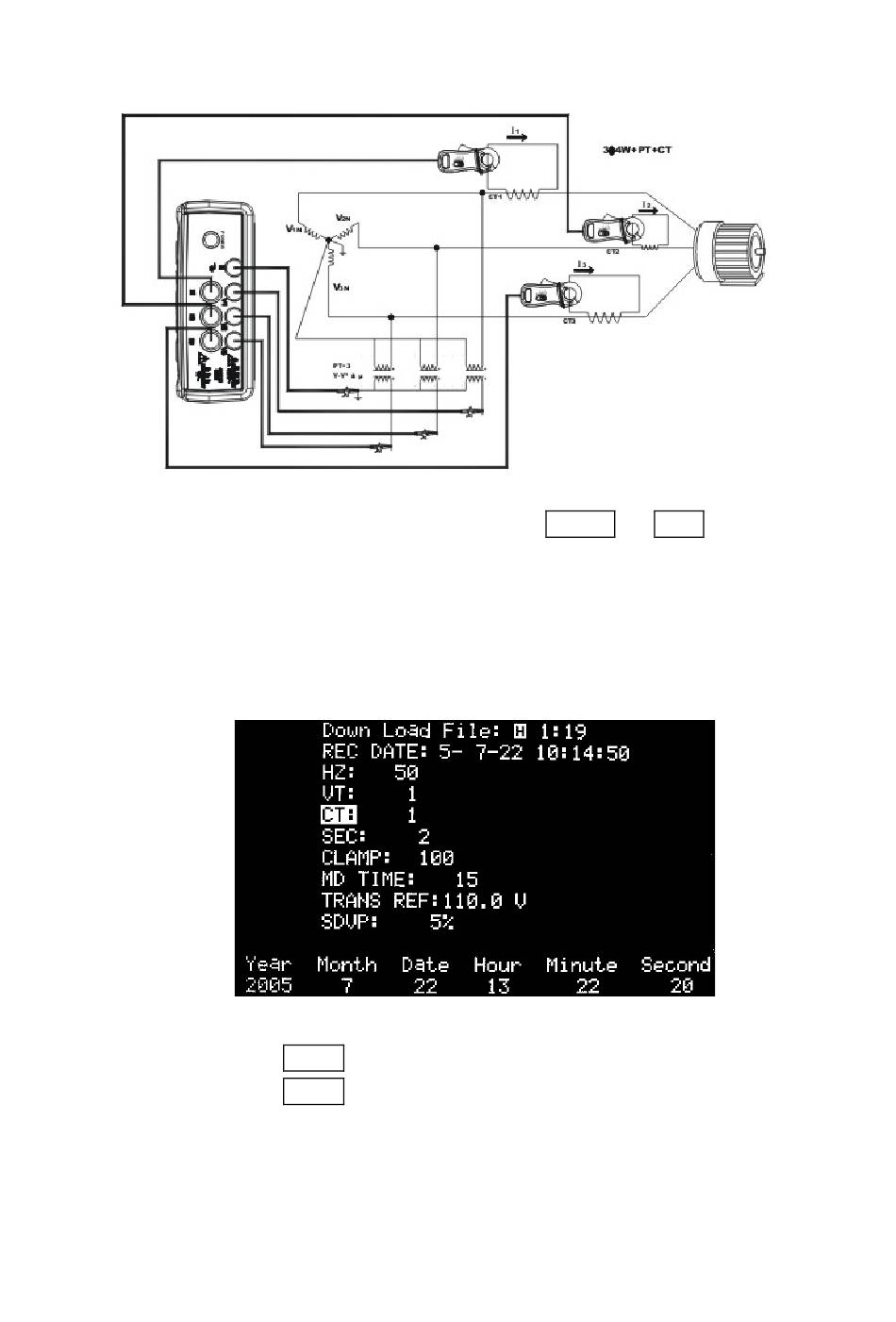

Messung eines Systems mit CT oder VT (PT)

Schalten Sie das Messgerät ein. Betätigen Sie die Tasten POWER und 1Φ3Φ zur Auswahl des 3P4W
a.
Systems. Der Systemtyp wird in der unteren linken Hälfte des LCD-Displays angezeigt.
b. Verbinden Sie die vier Messleitungen mit den Sekundärspannungsbuchsen L1, L2, L3 und V
des Systems.
c. Klemmen Sie an die Sekundärspulen von L1, L2 und L3 an. Achten Sie darauf, dass der Strom von
vorne nach hinten durch den Messfühler fließt (entsprechend der Pfeilmarkierung auf dem Messfühler).
d. Betätigen Sie die Taste SETUP zum Öffnen des SETUP-Menüs.
e. Betätigen Sie die Taste SETUP so oft, bis das Symbol CT ausgewählt ist.
Betätigen Sie die Taste ▲ oder ▼ zum Erhöhen oder Verringern des RATIO (Übersetzungsverhältnis)
f.
des angegebenen CT.
16
(Neutral)
N
PQ3350-de-DE_V5.7 5/17
