Definition von Anstiegen (SWELL), Einbrüchen (DIP) oder Unterbrechungen (OUTAGE):
SWELL:
Kürzel für SWELL:
Falls der Echt-Effektivwert (True RMS) jeder Phase (V1, V2 oder V3) über den Nennwert plus den Grenzwert (REF +
SD%) steigt, wird dies als SWELL bezeichnet. Das Kürzel für SWELL ist 1.
DIP:
Kürzel für DIP:
Falls der Echt-Effektivwert (True RMS) jeder Phase (V1, V2 oder V3) unter den Nennwert plus den Grenzwert (REF +
SD%) steigt, wird dies als DIP bezeichnet. Das Kürzel für DIP ist 2.
OUTAGE:
Kürzel für OUTAGE:
Falls der Echt-Effektivwert (True RMS) jeder Phase weniger als 30 bis 40V beträgt, wird dies als OUTAGE bezeichnet.
Das Kürzel für OUTAGE ist 4.
Transiente Code Tabelle:
Anstieg
(SWELL)
KÜRZEL

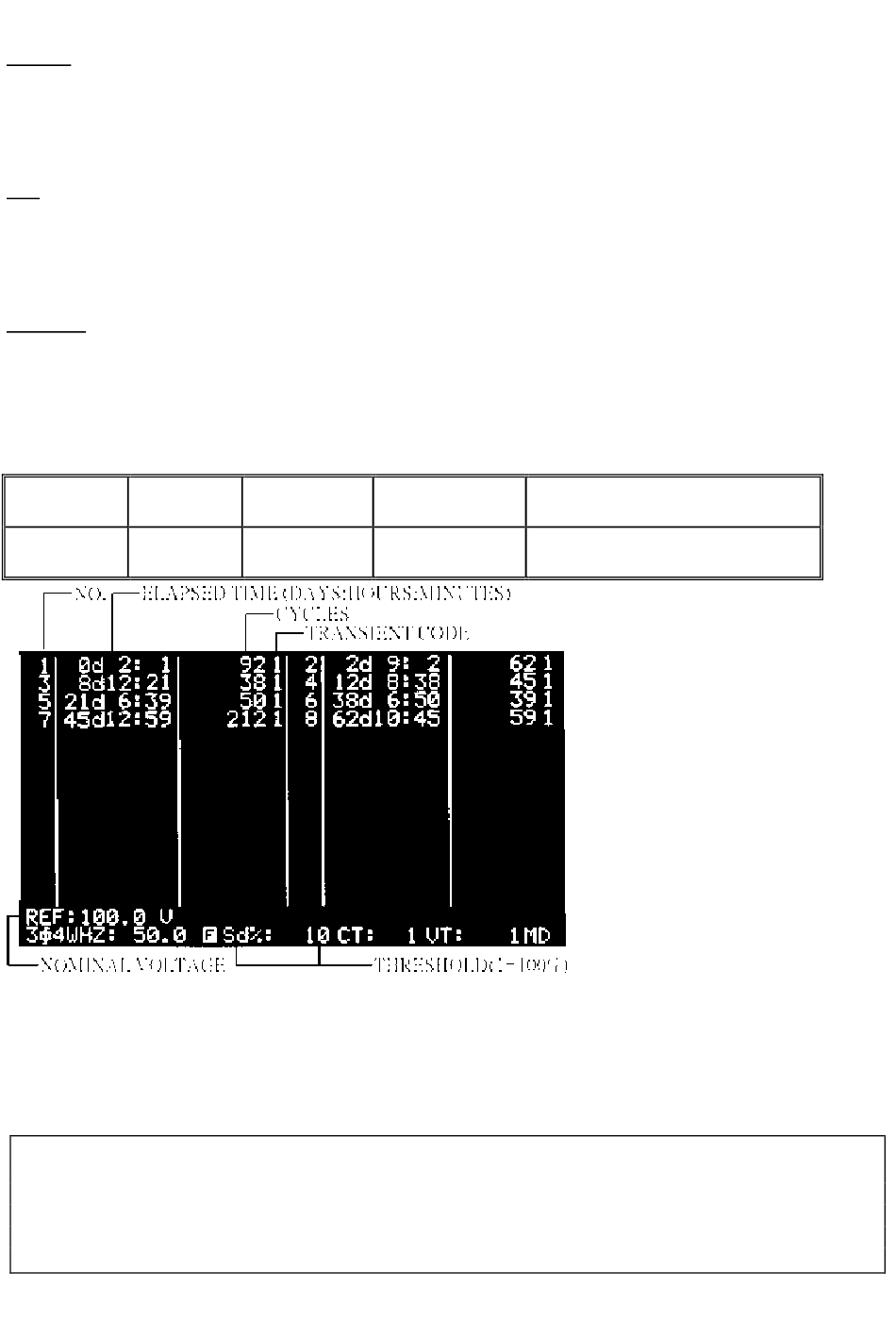

ANZEIGENFORMAT:
Erste Spalte: Folgenummer der Ereignisse.
Zweite Spalte: Laufzeit (das Laufzeit-Format ist DAYS, HOURS, MINUTES); Maximal 99 Tage 24 Stunden 60 Minuten.
Dritte Spalte: Anzahl der Zyklen, die das Ereignis erfasst wurde.
Vierte Spalte: Kürzel für Transienten-Ereignisse. Innerhalb jedes Ereignisses können sich mehrere
Transientenerfassungen ereignen.
HINWEIS: Innerhalb des TRANSIENT CAPTURE Modus erfasst der Analysator kontinuierlich 128 Messwerte
für jede Phase.
HINWEIS: Beim Betätigen der Taste TRANSIENT zum Aufrufen erfasster Ereignisse wird die Erfassung
unterbrochen, bis TRANSIENT erneut betätigt wird. Auch der Zeitnehmer wird beim Betätigen von TRANSIENT
unterbrochen. Daher ist beim erneuten Drücken von TRANSIENT zur Wiederaufnahme des Betriebes der
Zeitstempel nicht korrekt,
V > [V
RMS REF
1
V < [V
RMS REF
2
V < 30 bis 40 V
RMS
4
Einbruch (DIP) Unterbrechungen
1 2
+ (V * SD%)]
REF
– (V * SD%)]
REF
(OUTAGE)
4
25
HINWEIS
Kürzel können zusammengefasst
werden
