Beschreibung der Bedienoberfläche
1. Eingangsbuchse für den Nullleiter (Spannung)
2. Spannung-Eingangsbuchsen für jede Phase (V1, V2, V3)
3. Externe DC-Eingangsbuchse (Der AC Adapter muss auf 600 V begrenzt sein)
4. Strom-Eingangsbuchsen für jede Phase (I1, I2, I3)
5. LCD-Display
6. Anzeige von SEC., CT, VT und SETUP auf dem LCD-Display

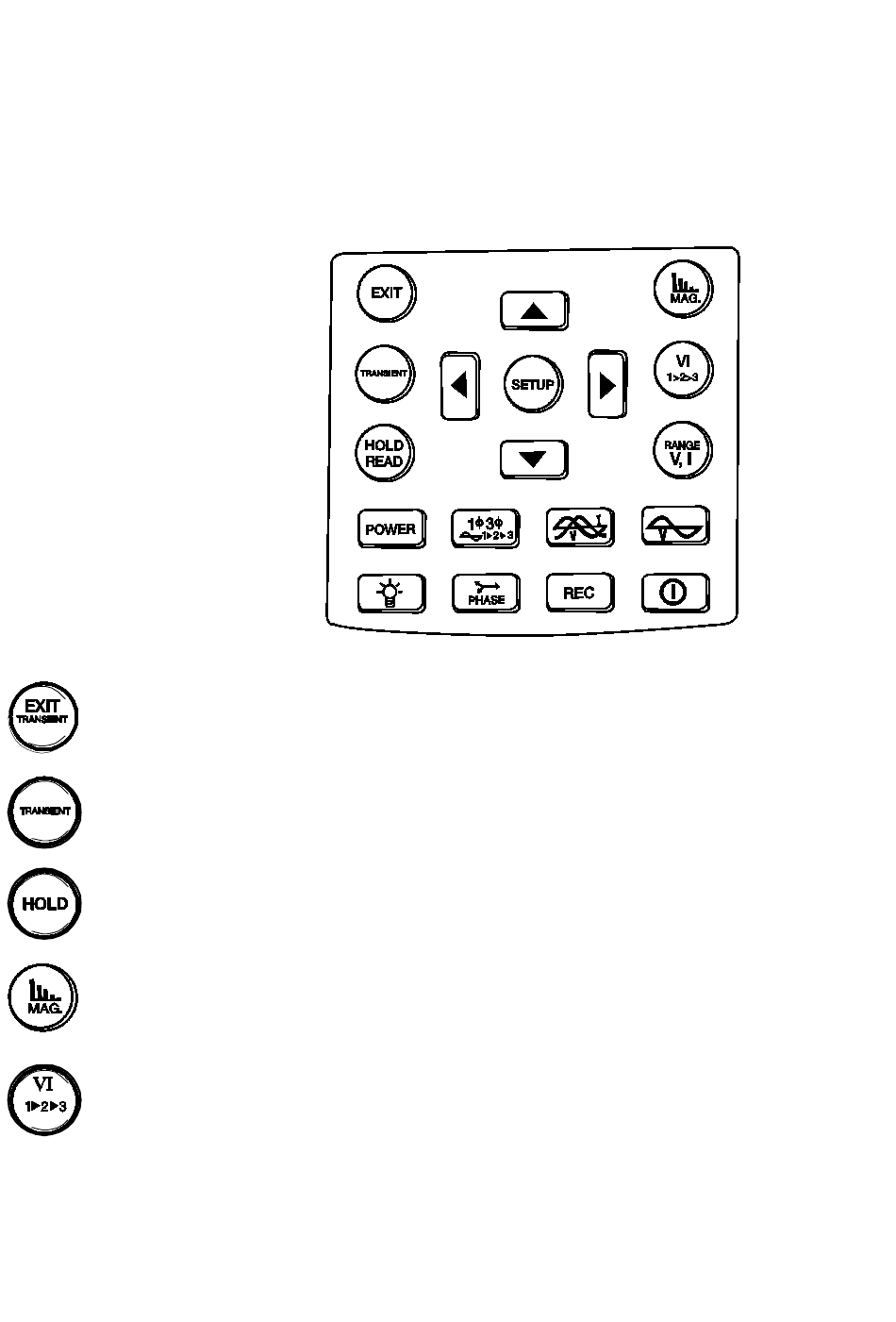

7. Tasten
8. RS-232C Anschluss
9. Stativhalterung
10. Stativ
11. Batterieabdeckung
12. Batteriefach
Drücken Sie diese Taste, um das Einrichtungsmenü zu verlassen und zum Beenden transiente
Detection Modus.
Betätigen Sie diese Taste zum Ausführen der Transientenerfassung.
Betätigen Sie diese Taste zum Festhalten des angezeigten Messwerts auf dem LCD-Display.
Erneutes Betätigen gibt den Messwert wieder frei.
Betätigen Sie diese Taste zum Starten der Oberwellenmessung in Absolutwerten.
Betätigen Sie diese Taste zur Auswahl von V1, I1, V2, I2, V3 oder I3 für die Oberwellen-Analyse.
