Netzqualität eines Dreiphasen-Dreileiter-Systems (3P3W)
Schalten Sie das Messgerät ein. Betätigen Sie die Tasten POWER und 1Φ3Φ zur Auswahl des 3P3W
a.
Systems. Der Systemtyp wird in der unteren rechten Hälfte des LCD-Displays angezeigt.

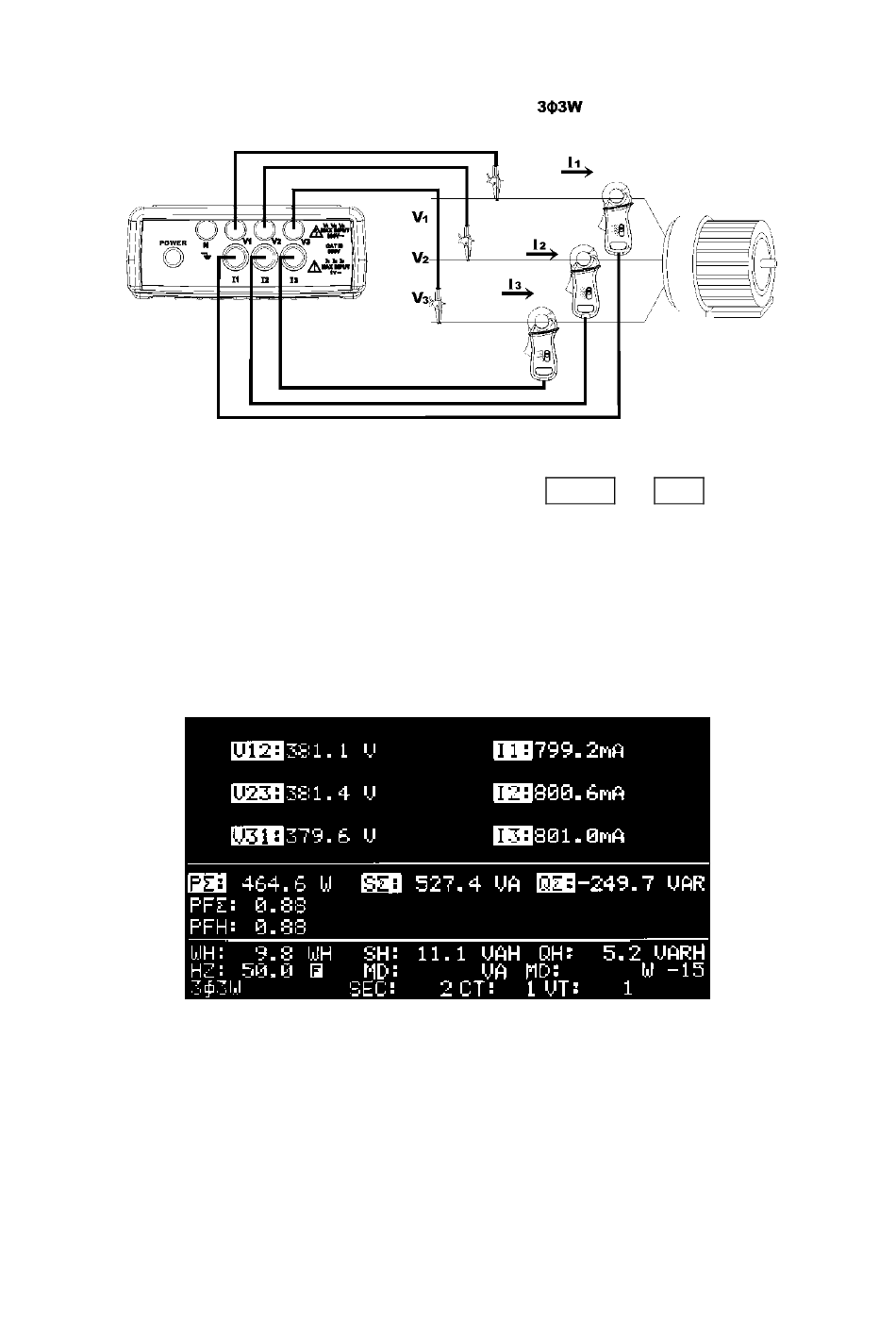

b. Verbinden Sie die vier Messleitungen mit den Spannungsbuchsen L1, L2, und L3 des Systems.
c. Verbinden Sie die drei Messfühler mit den Stromanalyse-Eingangsbuchsen I1, I2 und I3.
d. Bringen Sie die Anschlussklemmen an L1, L2 und L3 an. Achten Sie darauf, dass der Strom von vorne
nach hinten durch den Messfühler fließt.
e. Alle Systemparameter werden im LCD-Display angezeigt.
Für eine Beschreibung der einzelnen Parameter lesen Sie bitte unter Abschnitt XIV. BEZEICHNUNGEN nach.
