HINWEIS: Falls die Spannung von L1, L2 und L3 nicht an die korrekte Phasenfolge angeschlossen ist, wird der
Analysator in der oberen rechten Ecke L1-3-2 anzeigen und ein Warnsignal ausstoßen, um auf eine falsche
Phasenfolge hinzuweisen.

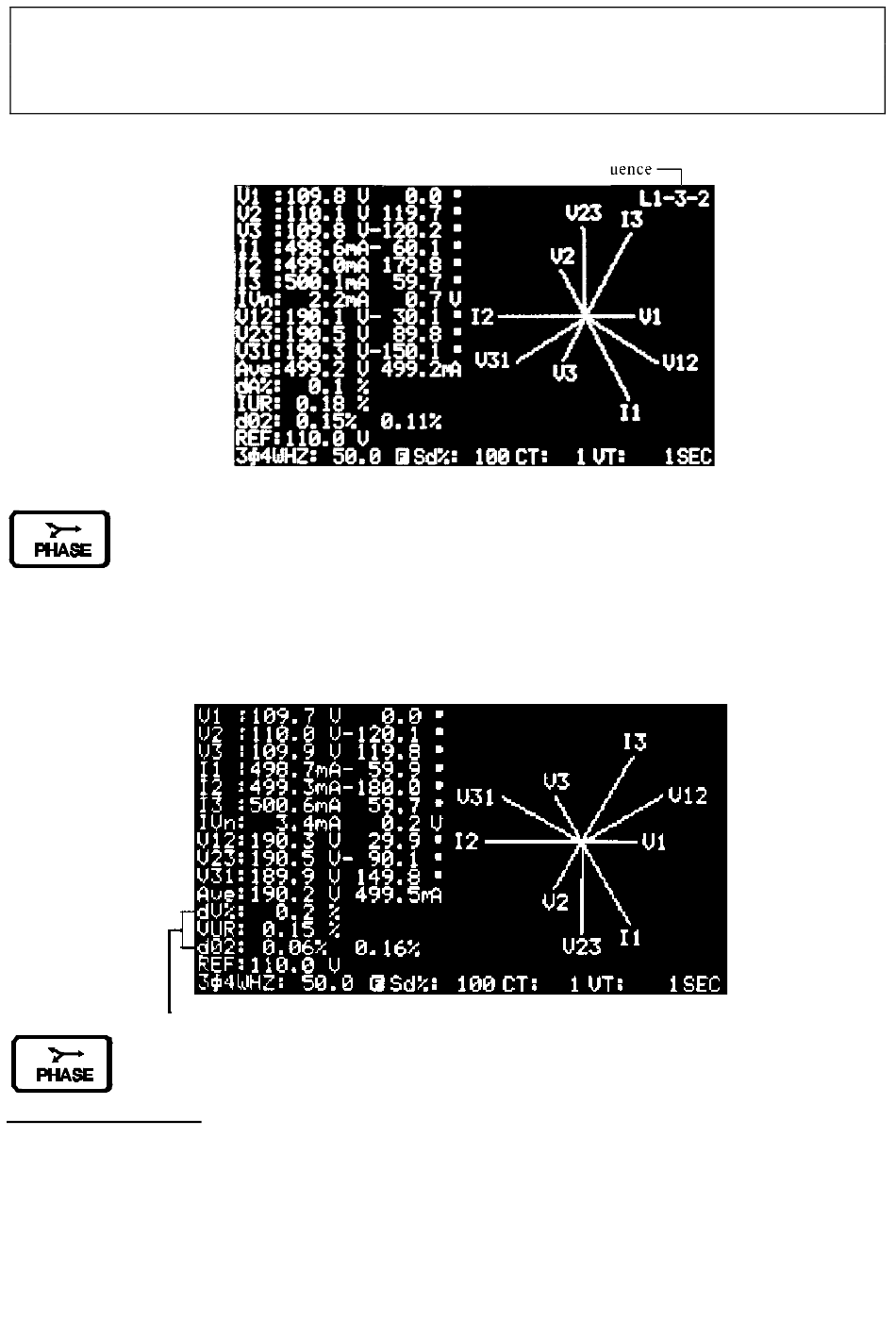

Phasenfolge eines Dreiphasen-Systems

Betätigen Sie diese Taste zur Anzeige des Phasendiagramms.
Innerhalb dieses Modus erfasst der Analysator auch die Phasenfolge. Falls die Spannung von L1, L2 und L3 nicht an
die korrekte Phasenfolge angeschlossen ist, wird der Analysator in der oberen rechten Ecke L1-3-2 anzeigen und ein
Warnsignal ausstoßen, um auf eine falsche Phasenfolge hinzuweisen.

Symmetrische und Unsymmetrische Dreiphasen-Stromquellen-Systeme (3P3W, 3P4W)

Um zu überprüfen, ob ein System symmetrisch ist, betätigen Sie diese Taste zum Anzeigen des
Phasendiagramms gemeinsam mit dem VUR.
Symmetrisches System
Wenn ein Dreiphasen-Stromquellen-System symmetrisch ist, sollten die Parameter wie folgt ausschauen:
V1 = V2 = V3
V12 = V23 = V31
Der Phasewinkel von V2 = -120; der Phasenwinkel von V3 = 120
Vn (Spannung des Neutralleiters gegen Erde) = 0 V
Strom/Quelle-Asymmetrie
Falsche Phasenfolge
22
