Extech Instruments PQ3350 Bedienungsanleitung Seite 8

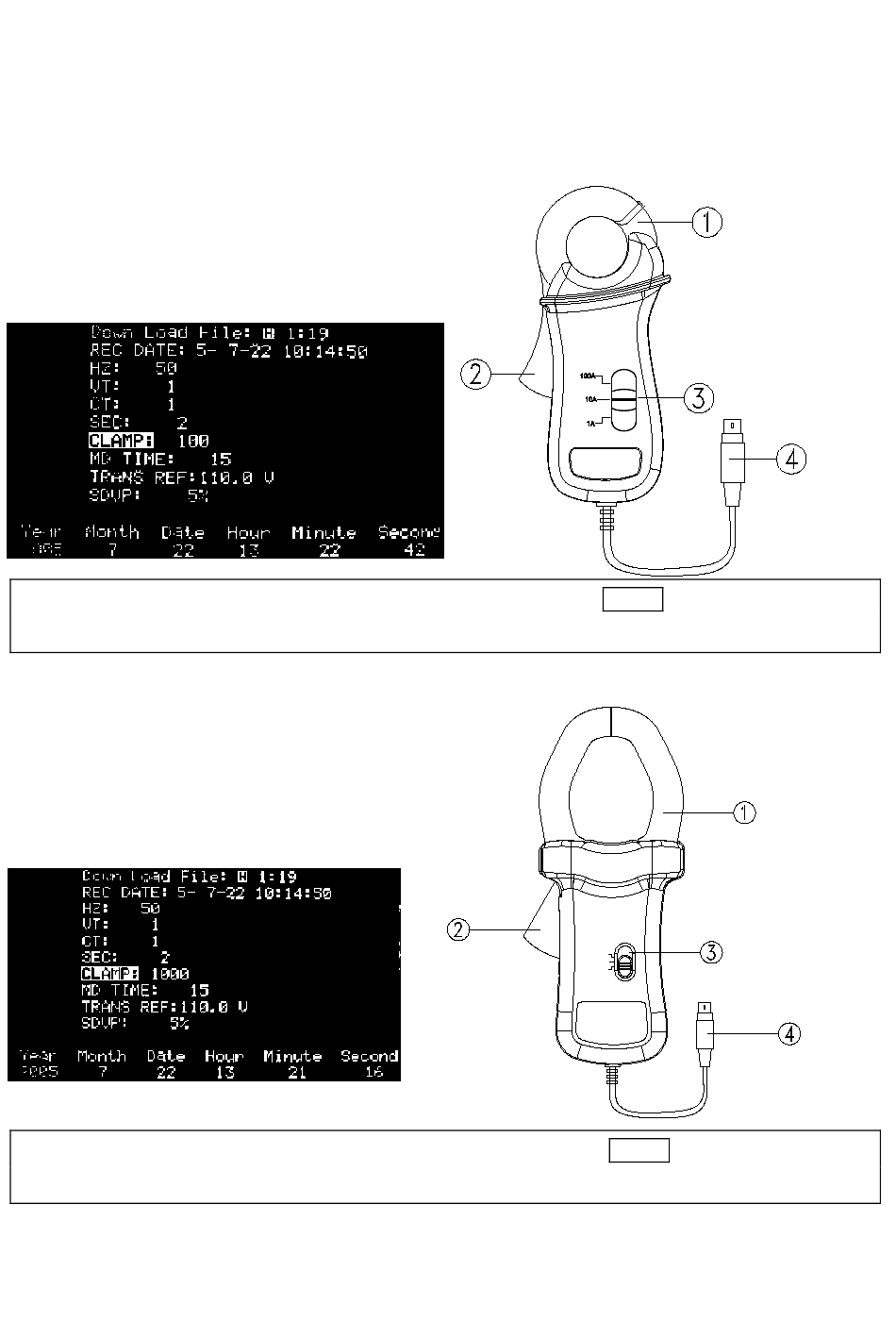

Strom-Messzange (100 A)
WARNUNG: Alle Strom-Messfühler, die an das Stromanalyse-Messgerät angeschlossen werden,
müssen bezüglich Modell und Messbereichsauswahl dem Messgerät entsprechen. Eine Vermischung
von Modellen und verschiedenen Auswahlbereichen führt zu fehlerhaften Messergebnissen.
1. Messzange
2. Abzugshebel
3. Messbereichsauswahl
4. 6-Pin Mini DIN-Anschlussstecker
HINWEIS: Zur Auswahl der 100 A Strom-Messzange, betätigen Sie die Taste SETUP und wählen Sie CLAMP.
Wenn CLAMP auf „invers" geschaltet ist, stellen Sie mithilfe der Taste ▲ oder ▼ den Wert 100 ein.
Strom-Messzange (1000A)
1. Messzange
2. Abzugshebel
3. Messbereichsauswahl
4. 6-Pin Mini DIN-Anschlussstecker
HINWEIS: Zur Auswahl der 1000A Strom-Messzange, betätigen Sie die Taste SETUP und wählen Sie CLAMP.
Wenn CLAMP auf „invers" geschaltet ist, stellen Sie mithilfe der Taste ▲ oder ▼ den Wert 1000 ein.
