Gegensystems für Strom dar.
REF: Nennspannung als Bezug für die Transientenerfassung
Sd%: Grenzwert in % für die Transientenerfassung in Beziehung zur Nennspannung (REF).
HINWEIS: Falls die Spannung von L1, L2 und L3 nicht an die korrekte Phasenfolge angeschlossen ist,
wird der Analysator in der oberen rechten Ecke L1-3-2 anzeigen und ein Warnsignal ausstoßen, um
auf eine falsche Phasenfolge hinzuweisen.

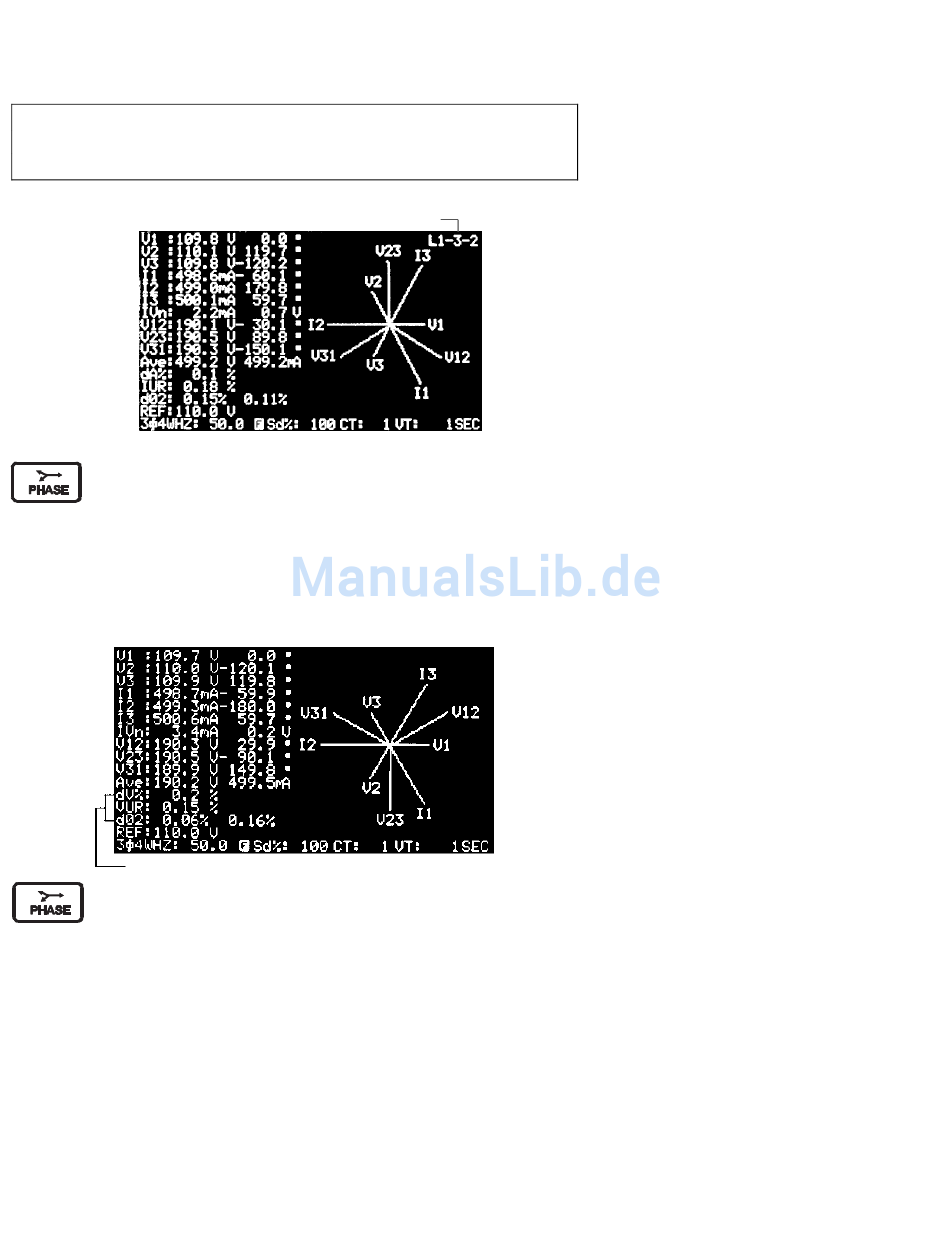

Phasenfolge eines Dreiphasen-Systems

Betätigen Sie diese Taste zur Anzeige des Phasendiagramms.
Innerhalb dieses Modus erfasst der Analysator auch die Phasenfolge. Falls die Spannung von L1, L2 und
L3 nicht an die korrekte Phasenfolge angeschlossen ist, wird der Analysator in der oberen rechten Ecke
L1-3-2 anzeigen und ein Warnsignal ausstoßen, um auf eine falsche Phasenfolge hinzuweisen.
Symmetrische und Unsymmetrische Dreiphasen-Stromquellen-Systeme (3P3W,
3P4W)
Strom/Quelle-Asymmetrie
Um zu überprüfen, ob ein System symmetrisch ist, betätigen Sie diese Taste zum
Anzeigen des Phasendiagramms gemeinsam mit dem VUR.
Falsche Phasenfolge
22 PQ3350 V5.2 11/10
