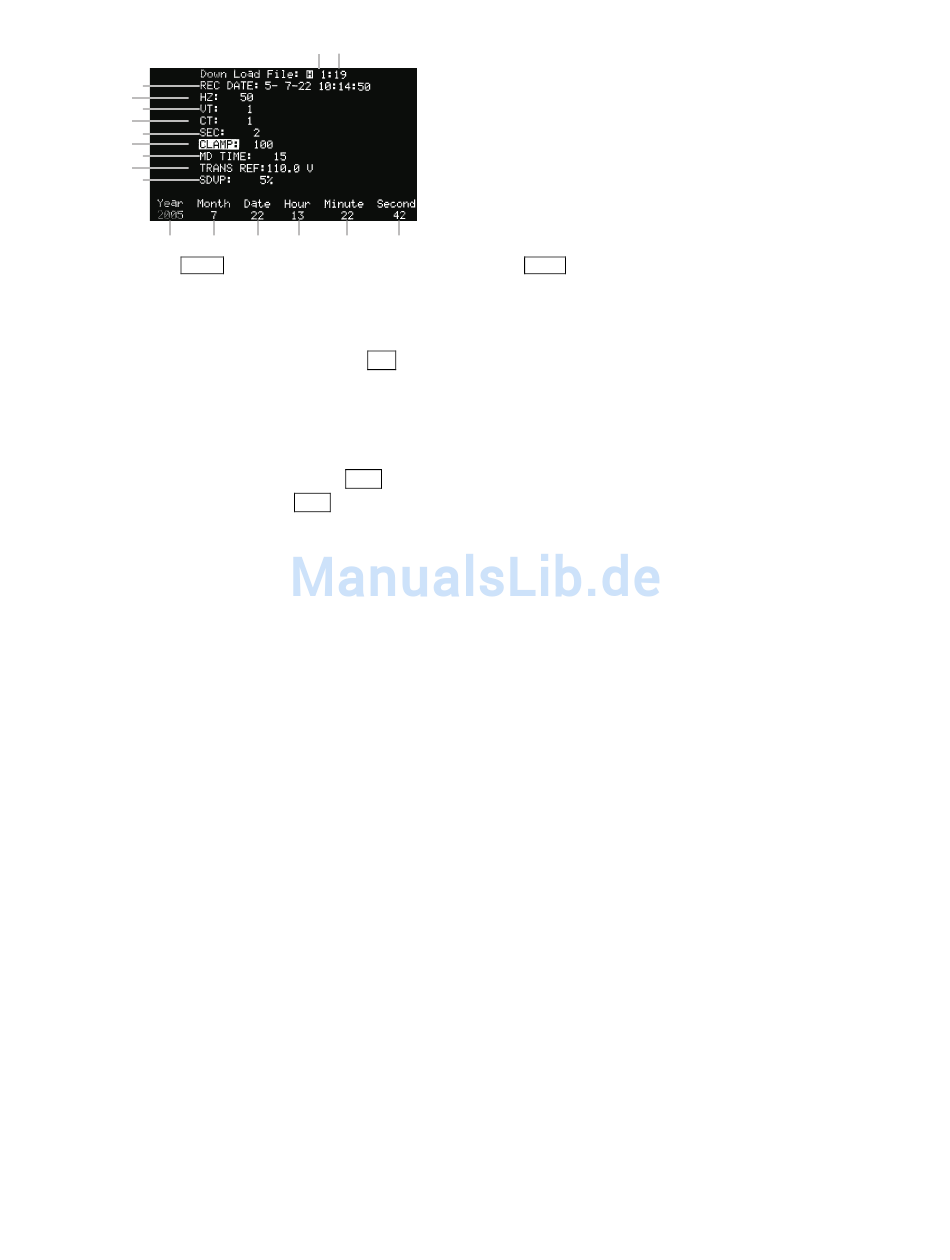

a. Betätigen Sie die Taste SETUP zum Aufrufen des Setup-Fensters. Betätigen Sie erneut SETUP,
um ein Objekt für die Einstellung auszuwählen (das ausgewählte Objekt wird „invers" angezeigt).
Nach Auswahl des Objekts, betätigen Sie die Taste ▲ oder ▼ zum Einstellen des gewünschten
Wertes.
1. Nach Abschluss der Einstellungen, betätigen Sie die Taste EXIT zum Verlassen des
Setup-Modus.
Auswahl der Daten zum Herunterladen:
H steht für Harmonics (Oberwellen);
H in „invers" bedeutet HOLD (Fixieren) der Bildschirmdaten (falls der angezeigte Wert dem
angestrebten Wert entspricht, können Sie die Taste HOLD betätigen, um die Daten
anzuzeigen; drücken Sie erneut die Taste HOLD zum Verlassen der Funktion);
P steht für Stromdaten und kann als Bezugspunkt für das Herunterladen dienen; die
Datenabfolge ist 0~84.
2. Anzeige der insgesamt aufgezeichneten Daten im Analysator: max. 85 Datensätze.
3. REC DATE: Anzeige des Aufzeichnungsbeginn ab der 1. heruntergeladenen Datei.
4. Hz: Einstellen der Frequenz (50, 60 oder AUTO) des Systems.
5. PT: Einstellen des PT-Wertes (Spannungswandler).
6. CT: : Einstellen des CT-Wertes (Stromwandler).
7. SEC: : Einstellen der Intervallsekunden von aufgezeichneten Messdaten.
8. CLAMP: Einstellen des ausgewählten Messfühlers (100 A, 1000 A oder 3000 A).
MD TIME: Einstellen der Zeit für Höchstleistung (1~60 Minuten).
9.
10. TRANS REF: Einstellen der Einschwingungs-Spannung (welche automatisch im Einklang mit PT
verändert wird).
11. SDVP: Einstellen der oberen und unteren %-Grenzwerte der
Einschwingungs-Spannungserfassung.
12. YEAR: Einstellen des Jahres in der Kalenderuhr.
13. MONTH: Einstellen des Monats in der Kalenderuhr.
14. DATE: Einstellen des Datums in der Kalenderuhr.
1 2
13 14 15 16
11
17
