Montage
12
3.2.1

Einbau von Erweiterungskarten

HINWEIS
Überhitzung des Geräts bei Verwendung von Erweiterungskarten
‣
Für Kühlung mit einem Luftstrom von mindestens 0,5 m/s (1,6 fps) sorgen.
Sie können das Gerät mit unterschiedlichen Erweiterungskarten bestücken. Es stehen hierzu
maximal drei Steckplätze im Gerät zur Verfügung. Die Steckplätze für die Erweiterungskar-
ten sind am Gerät mit B, C und D ( å 5) bezeichnet.
1. Stellen Sie sicher, dass beim Ein- oder Ausbau einer Erweiterungskarte das Gerät von
der Hilfsenergie getrennt ist.
2. Entfernen Sie die Blindabdeckung aus dem betreffenden Steckplatz (B, C oder D) des
Grundgerätes, indem Sie die Rastnasen auf der Unterseite des Energiemanagers zusam-
mendrücken ( å 5, Pos. 2), gleichzeitig die Rastnase auf der Gehäuserückseite (z. B.
mit einem Schraubendreher) nach innen drücken ( å 5, Pos. 1) und die Blindabde-
ckung nach oben aus dem Grundgerät herausziehen.
3. Stecken Sie die Erweiterungskarte von oben in das Grundgerät ein. Erst wenn die Rast-
nasen auf der Unter- und der Rückseite des Gerätes einrasten ( å 5, Pos. 1 und 2),
ist die Erweiterungskarte korrekt eingebaut. Achten Sie darauf, dass die Eingangsklem-
men der Erweiterungskarte oben sind und die Anschlussklemmen analog zum Grund-
gerät nach vorne zeigen.
4. Die neue Erweiterungskarte wird vom Gerät automatisch erkannt, nachdem das Gerät
korrekt verdrahtet und wieder in Betrieb genommen worden ist (siehe Kap. 'Inbetrieb-
nahme').
Wenn Sie eine Erweiterungskarte ausbauen und nicht durch eine andere ersetzen,
müssen Sie den leeren Steckplatz mit einer Blindabdeckung verschließen.

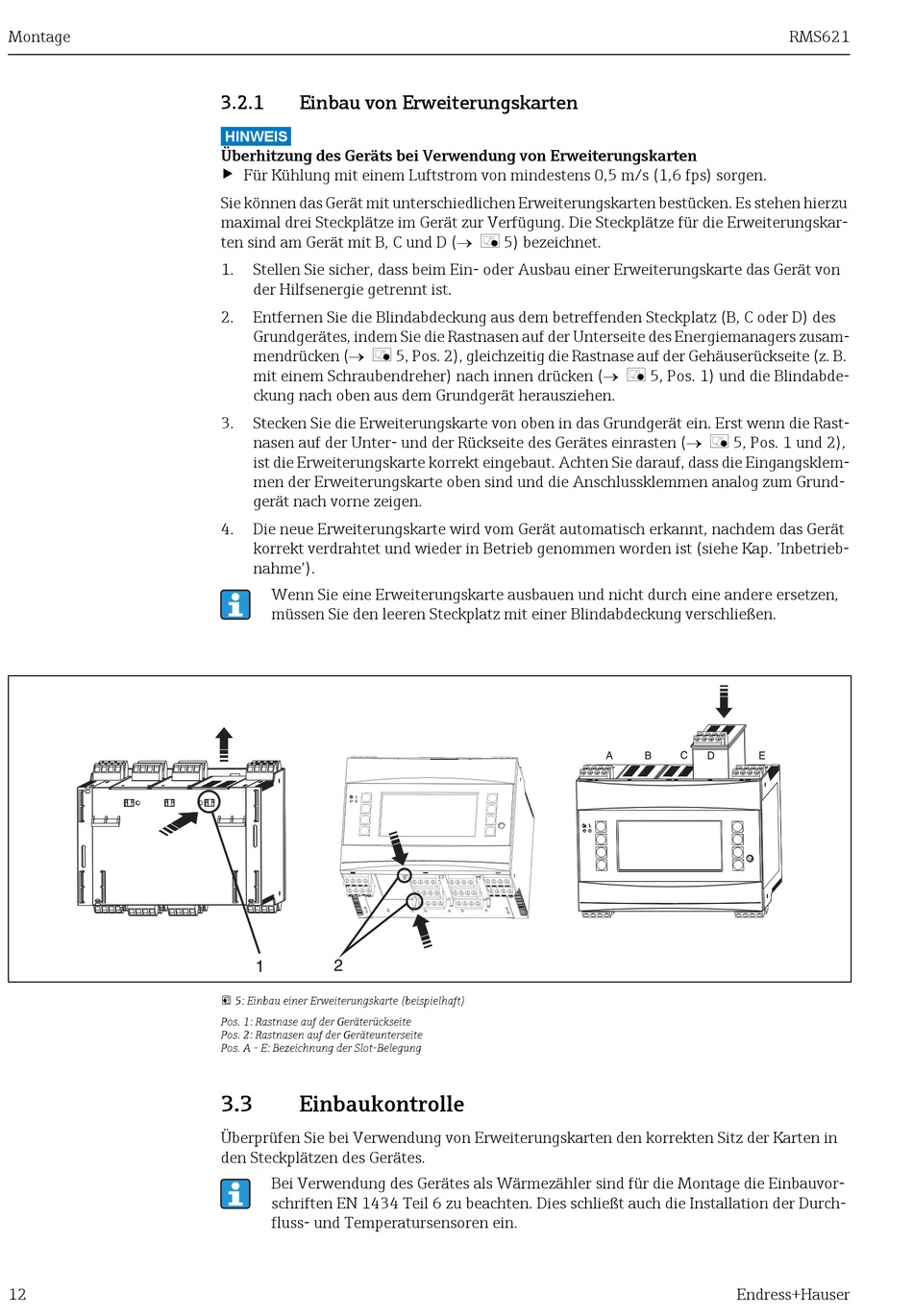

 5: Einbau einer Erweiterungskarte (beispielhaft)
Pos. 1: Rastnase auf der Geräterückseite
Pos. 2: Rastnasen auf der Geräteunterseite
Pos. A - E: Bezeichnung der Slot-Belegung
3.3

Einbaukontrolle

Überprüfen Sie bei Verwendung von Erweiterungskarten den korrekten Sitz der Karten in
den Steckplätzen des Gerätes.
Bei Verwendung des Gerätes als Wärmezähler sind für die Montage die Einbauvor-
schriften EN 1434 Teil 6 zu beachten. Dies schließt auch die Installation der Durch-
fluss- und Temperatursensoren ein.
