Produktbeschreibung Von Lbk System; Lbk System - Inxpect LBK System Betriebsanleitung

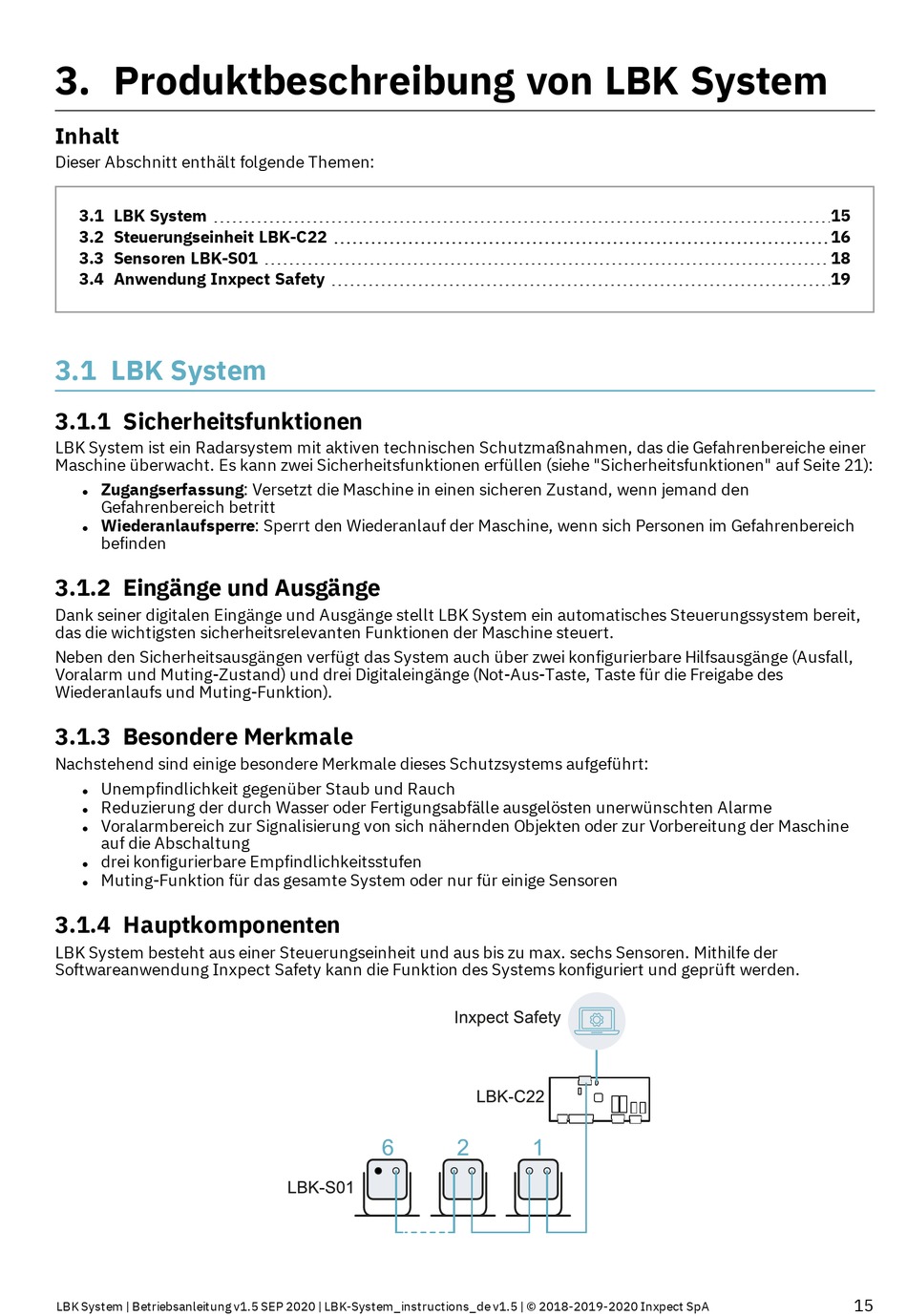

3. Produktbeschreibung von LBK System

Inhalt
Dieser Abschnitt enthält folgende Themen:

3.1 LBK System

3.2 Steuerungseinheit LBK-C22
3.3 Sensoren LBK-S01
3.4 Anwendung Inxpect Safety
3.1 LBK System
3.1.1 Sicherheitsfunktionen
LBK System ist ein Radarsystem mit aktiven technischen Schutzmaßnahmen, das die Gefahrenbereiche einer
Maschine überwacht. Es kann zwei Sicherheitsfunktionen erfüllen (siehe "Sicherheitsfunktionen" auf Seite 21):
Zugangserfassung: Versetzt die Maschine in einen sicheren Zustand, wenn jemand den
l
Gefahrenbereich betritt
Wiederanlaufsperre: Sperrt den Wiederanlauf der Maschine, wenn sich Personen im Gefahrenbereich
l
befinden
3.1.2 Eingänge und Ausgänge
Dank seiner digitalen Eingänge und Ausgänge stellt LBK System ein automatisches Steuerungssystem bereit,
das die wichtigsten sicherheitsrelevanten Funktionen der Maschine steuert.
Neben den Sicherheitsausgängen verfügt das System auch über zwei konfigurierbare Hilfsausgänge (Ausfall,
Voralarm und Muting-Zustand) und drei Digitaleingänge (Not-Aus-Taste, Taste für die Freigabe des
Wiederanlaufs und Muting-Funktion).
3.1.3 Besondere Merkmale
Nachstehend sind einige besondere Merkmale dieses Schutzsystems aufgeführt:
Unempfindlichkeit gegenüber Staub und Rauch
l
Reduzierung der durch Wasser oder Fertigungsabfälle ausgelösten unerwünschten Alarme
l
Voralarmbereich zur Signalisierung von sich nähernden Objekten oder zur Vorbereitung der Maschine
l
auf die Abschaltung
drei konfigurierbare Empfindlichkeitsstufen
l
Muting-Funktion für das gesamte System oder nur für einige Sensoren
l
3.1.4 Hauptkomponenten
LBK System besteht aus einer Steuerungseinheit und aus bis zu max. sechs Sensoren. Mithilfe der
Softwareanwendung Inxpect Safety kann die Funktion des Systems konfiguriert und geprüft werden.
LBK System | Betriebsanleitung v1.5 SEP 2020 | LBK-System_instructions_de v1.5 | © 2018-2019-2020 Inxpect SpA
15
16
18
19
15
