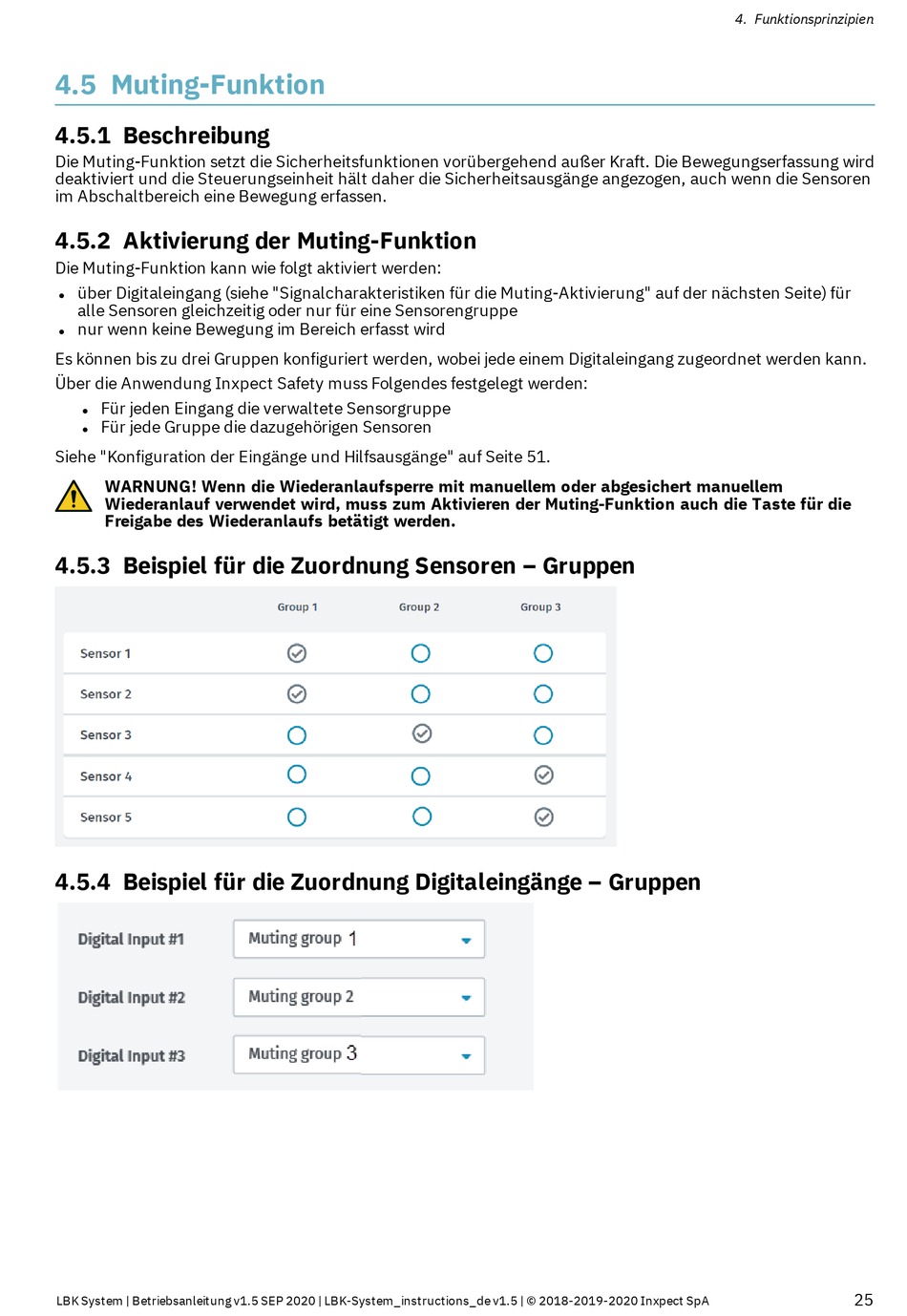

4.5 Muting-Funktion

4.5.1 Beschreibung
Die Muting-Funktion setzt die Sicherheitsfunktionen vorübergehend außer Kraft. Die Bewegungserfassung wird
deaktiviert und die Steuerungseinheit hält daher die Sicherheitsausgänge angezogen, auch wenn die Sensoren
im Abschaltbereich eine Bewegung erfassen.
4.5.2 Aktivierung der Muting-Funktion
Die Muting-Funktion kann wie folgt aktiviert werden:
über Digitaleingang (siehe "Signalcharakteristiken für die Muting-Aktivierung" auf der nächsten Seite) für
l
alle Sensoren gleichzeitig oder nur für eine Sensorengruppe
nur wenn keine Bewegung im Bereich erfasst wird
l
Es können bis zu drei Gruppen konfiguriert werden, wobei jede einem Digitaleingang zugeordnet werden kann.
Über die Anwendung Inxpect Safety muss Folgendes festgelegt werden:
Für jeden Eingang die verwaltete Sensorgruppe
l
Für jede Gruppe die dazugehörigen Sensoren
l
Siehe "Konfiguration der Eingänge und Hilfsausgänge" auf Seite 51.
WARNUNG! Wenn die Wiederanlaufsperre mit manuellem oder abgesichert manuellem
Wiederanlauf verwendet wird, muss zum Aktivieren der Muting-Funktion auch die Taste für die
Freigabe des Wiederanlaufs betätigt werden.
4.5.3 Beispiel für die Zuordnung Sensoren – Gruppen
4.5.4 Beispiel für die Zuordnung Digitaleingänge – Gruppen
