4.4.2 Einschränkungen der Funktion
Die Abdeckung der Wiederanlaufsperre ist durch die Geometrie des Sichtfelds vorgegeben. Das Sichtfeld des
Sensors ist abhängig von der Neigung und Installationshöhe des Sensors, siehe "Position des Sensors" auf Seite
29.
Wenn die Wiederanlaufsperre ausgeführt wird (dies ist nur bei den Sicherheitsfunktionen Beide
(standardmäßig) und Immer Wiederanlaufsperre der Fall), haben alle Sensoren unabhängig von der
eingestellten Winkelabdeckung eine Winkelabdeckung von 110°.
HINWEIS: Dieser Umstand muss bei der Konfiguration berücksichtigt werden, um das Auftreten von
unerwünschten Alarmen zu vermeiden.
4.4.3 Fälle, in denen die Funktion nicht gewährleistet ist
Die Funktion ist in folgenden Fällen nicht gewährleistet:
Es sind Objekte vorhanden, die den Sensor bei der Erfassung von Bewegungen einschränken oder
l
behindern, insbesondere wenn die Einschränkung länger andauert als die eingestellte Verzögerung
(Parameter Timeout Wiederanlauf).

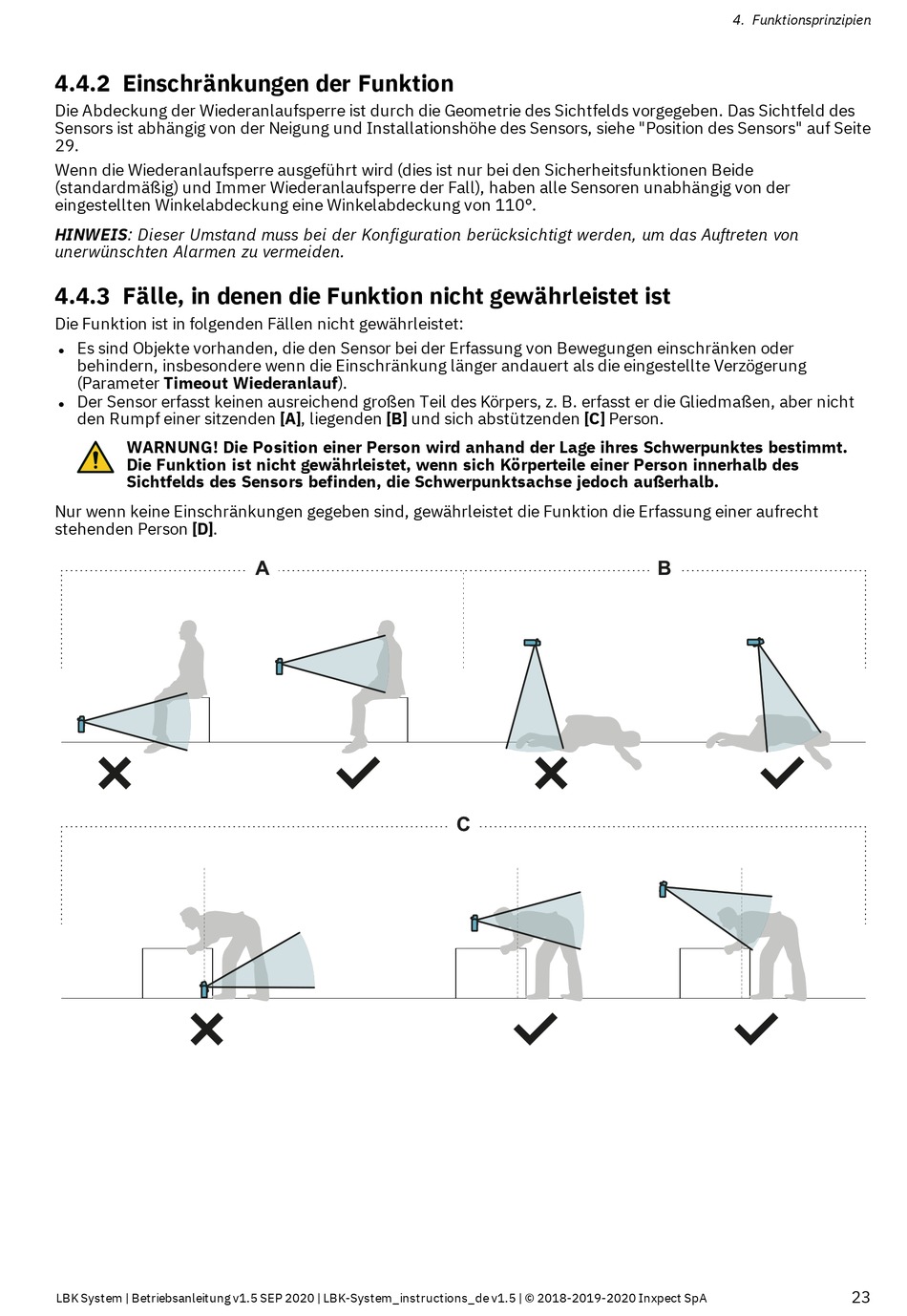

Der Sensor erfasst keinen ausreichend großen Teil des Körpers, z. B. erfasst er die Gliedmaßen, aber nicht
l
den Rumpf einer sitzenden [A], liegenden [B] und sich abstützenden [C] Person.
WARNUNG! Die Position einer Person wird anhand der Lage ihres Schwerpunktes bestimmt.
Die Funktion ist nicht gewährleistet, wenn sich Körperteile einer Person innerhalb des
Sichtfelds des Sensors befinden, die Schwerpunktsachse jedoch außerhalb.
Nur wenn keine Einschränkungen gegeben sind, gewährleistet die Funktion die Erfassung einer aufrecht
stehenden Person [D].
