44/76 Instandhaltung und Instandsetzung
BS 2/C..., BS 2/R...:
Ziehen Sie den Ketten-
spanner nach oben
und fi xieren ihn in
seiner Endposition
mit einem Stift oder
Schraubendreher.
BS 2/R..., reversierbar:
Entriegeln Sie den
Ketten spanner, indem
Sie die „Klinken"
( Abb. 24) anheben.
Ziehen Sie den Ketten-
spanner nach oben
und fi xieren ihn in
seiner Endposition
mit einem Stift oder
Schraubendreher.
Ziehen Sie den Ketten-
spanner (X) nach oben
und fi xieren ihn in seiner
Endposition durch
eine 90°-Drehung im
Uhrzeigersinn. ( Abb.
25, Pos. 2).
Lösen Sie den Ketten-
spanner durch eine
90°-Drehung gegen
Uhrzeigersinn. ( Abb.
25, Pos. 3).
Bosch Rexroth AG, MIT: BS 2/C-... + BS 2/R-..., 3 842 358 723/2013-04
10.4.5 Montagehinweis: Kettenspanner fi xieren bei
BS 2/C-100, BS 2/C-250

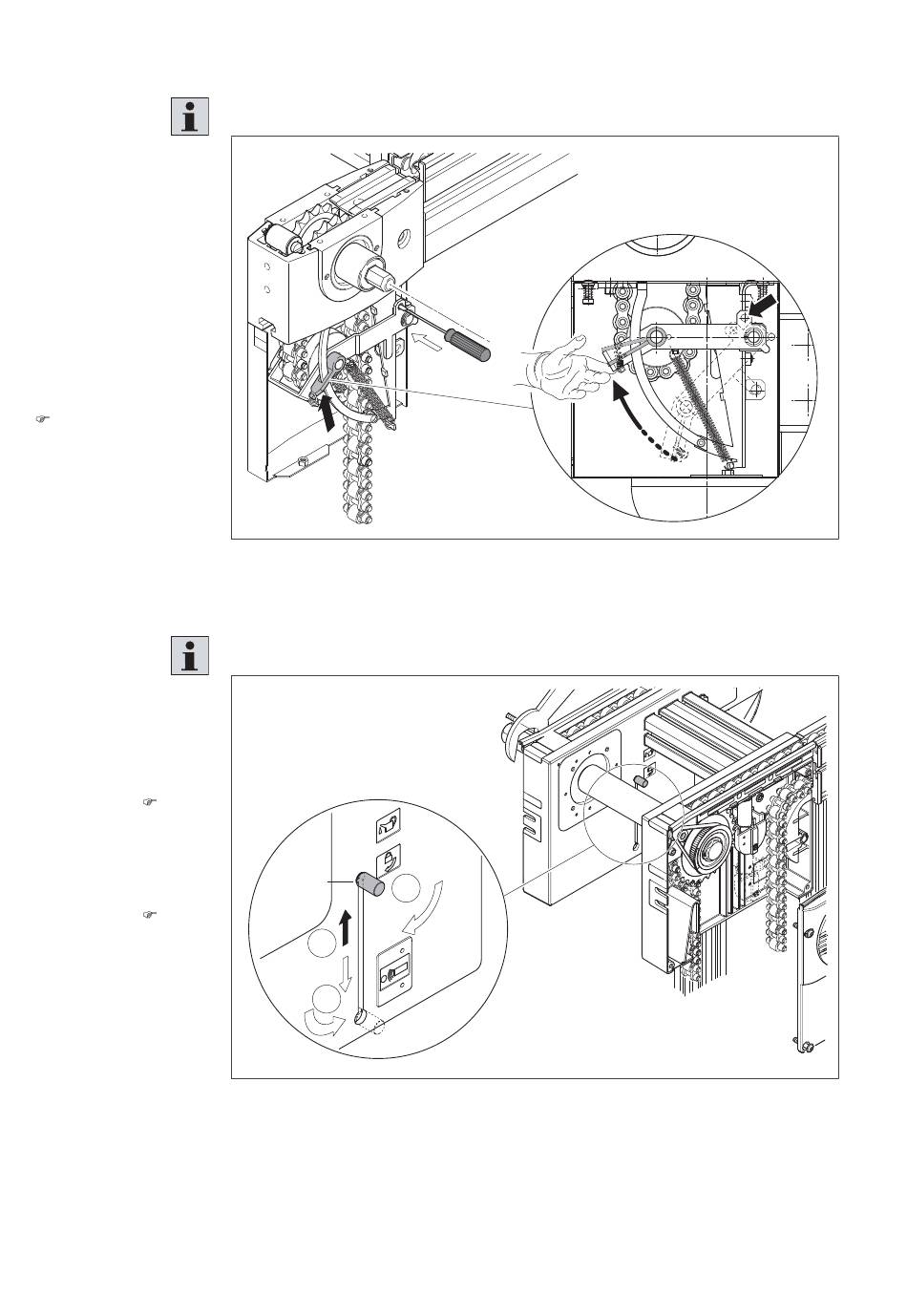

Abb. 24: Kettenspanner fi xieren: „kleiner" Antriebskopf, Kettenspanner reversierbar
10.4.6 Montagehinweis: Kettenspanner fi xieren bei
BS 2/C-H, BS 2/R-H, BS 2/R-V-1200
X
2
1
3
Abb. 25: Kettenspanner fi xieren: „großer" Antriebskopf
BS 2/R-300, BS 4/R-300, BS 2/R-700, BS 4/R-700
,
547 601-37
X
547 601-38
