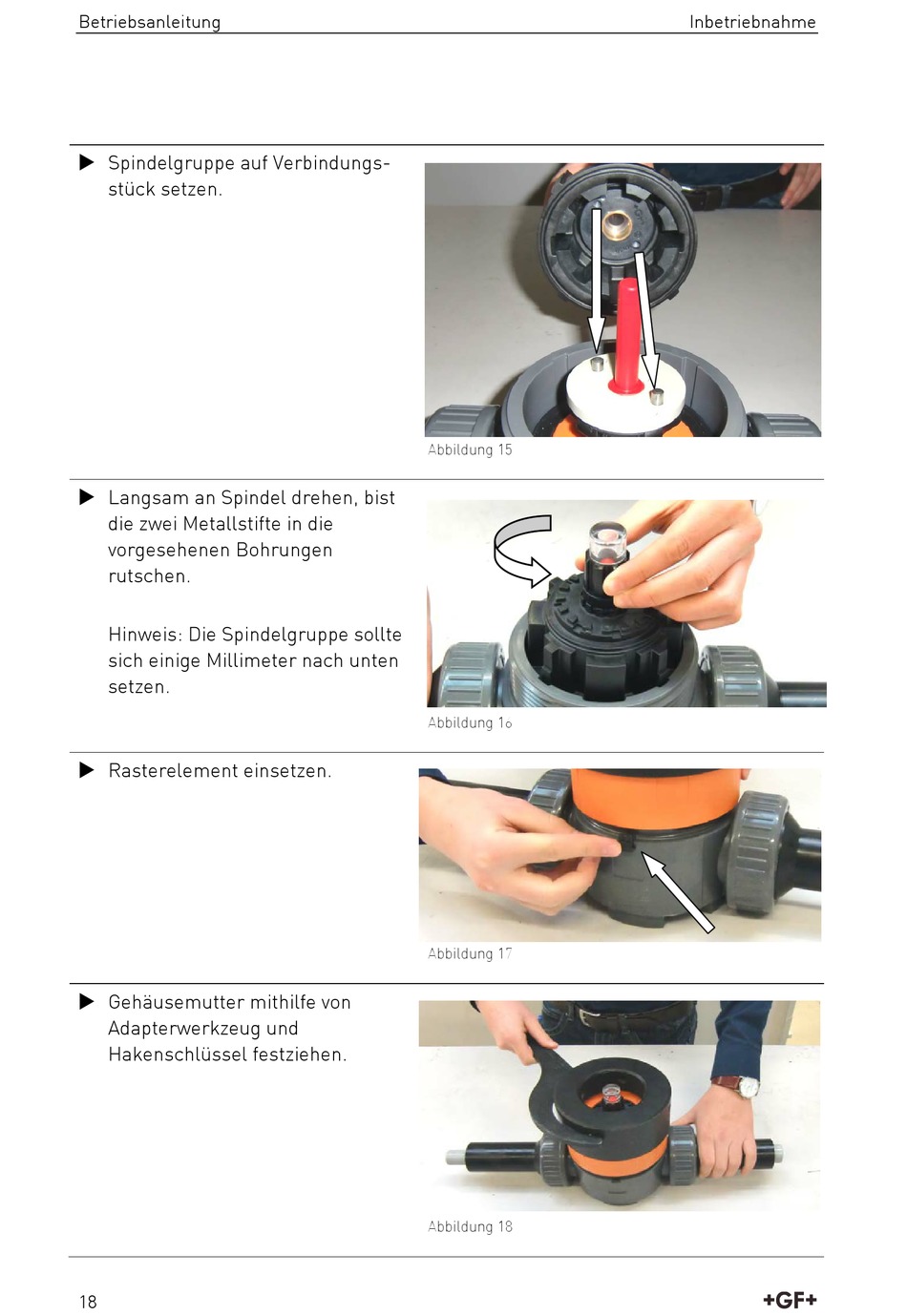

Betriebsanleitung
Spindelgruppe auf Verbindungs-
stück setzen.
Langsam an Spindel drehen, bist
die zwei Metallstifte in die
vorgesehenen Bohrungen
rutschen.
Hinweis: Die Spindelgruppe sollte
sich einige Millimeter nach unten
setzen.
Rasterelement einsetzen.
Gehäusemutter mithilfe von
Adapterwerkzeug und
Hakenschlüssel festziehen.
18
Abbildung 15
Abbildung 16
Abbildung 17
Abbildung 18
Inbetriebnahme
