Bei der Wahl von 1, 3 oder 7 Aufzeichnungen wer-den entsprechend viele Teilbereiche im
Gesamtspeicher reserviert. Ist der Speicher voll, so wird eine neue Aufzeichnung immer die älteste
über-schreiben.
Der Speicherbereich des Störschreibers ist als Ringpuffer aufgebaut. In diesem Beispiel können
7 Störschriebe gespeichert werden. (überschreiben)
Speicherplatz 6 bis 4 ist belegt
Speicherplatz 5 wird gerade beschrieben

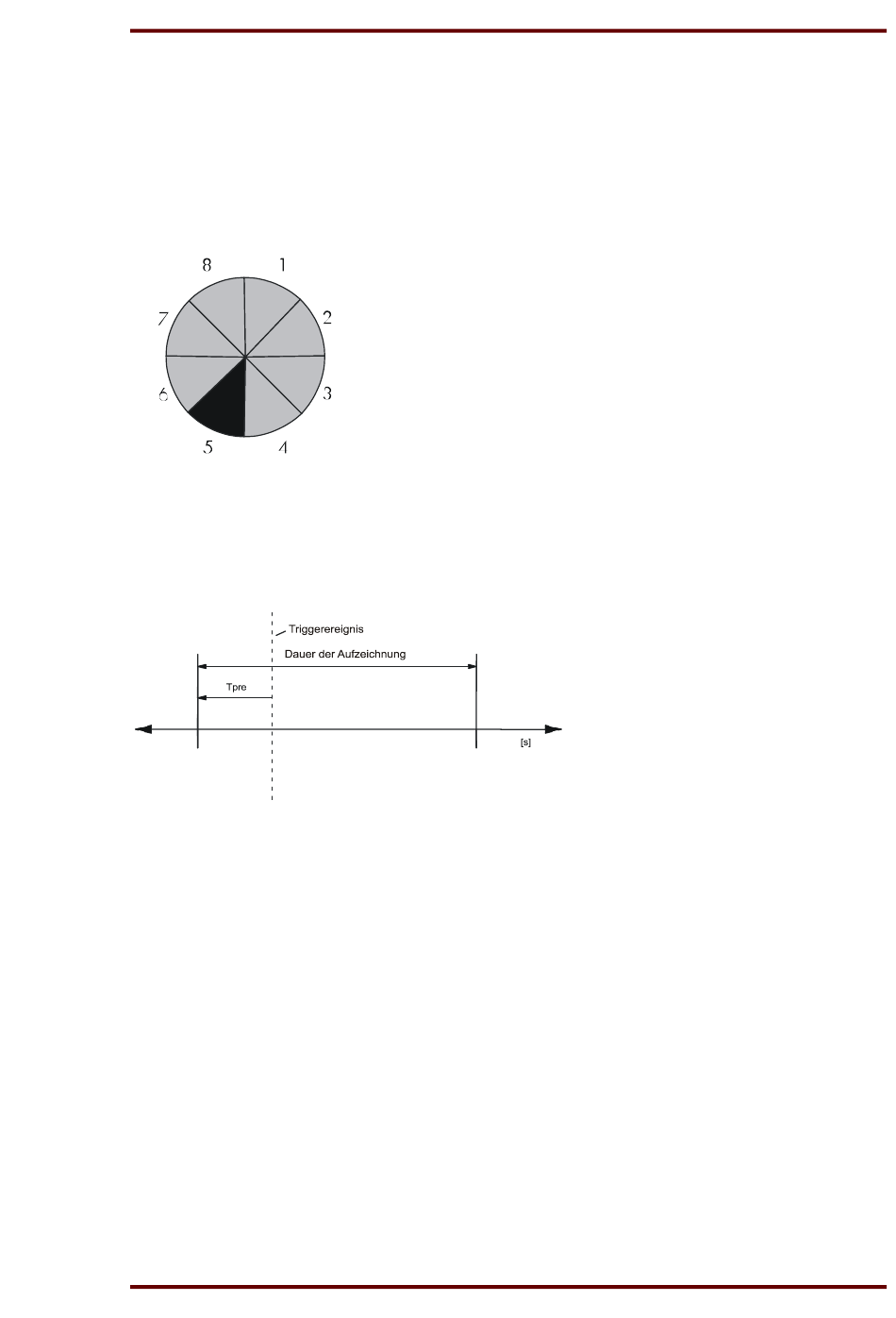

Abbildung 3.3: Aufteilung des Speichers in z.B. 8 Segmente
Dieses Beispiel zeigt, dass der Speicher mit mehr als acht Aufzeichnungen belegt wurde, da die
Speicherplätze 6, 7 und 8 belegt sind. Somit ist die Nr. 6 der älteste Störschrieb und die Nr. 4 die
aktuellste Aufzeichnung.
Abbildung 3.4: Prinzipieller Aufbau des Störschreibers
Jedes Speichersegment hat eine vorgegebene Speicherzeit, bei der eine Zeit vor dem Trigger-
ereignis bestimmt werden kann.
