6.4 Sekundärtest
6.4.1 Benötigte Geräte

Spannungsmesser Kl. 1 oder besser

Hilfsspannungsquelle passend zur Geräte-Nennhilfsspannung

3-phasige Wechselspannungsquelle (einstellbar von 0 bis 2 x UN)

Timer zur Messung der Auslösezeit (Genauigkeit ±10 ms)

Schaltgerät

Messleitungen

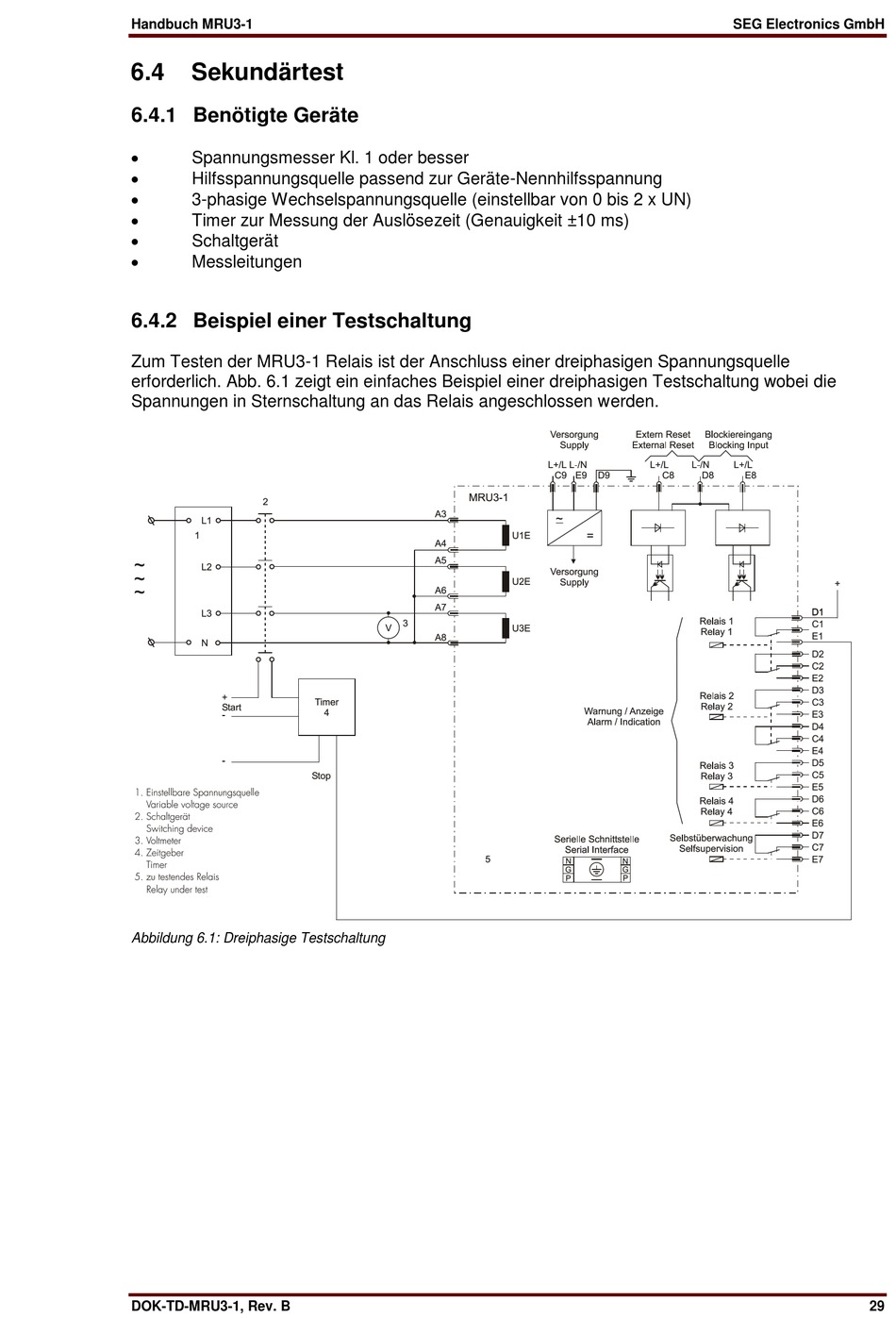

6.4.2 Beispiel einer Testschaltung

Zum Testen der MRU3-1 Relais ist der Anschluss einer dreiphasigen Spannungsquelle
erforderlich. Abb. 6.1 zeigt ein einfaches Beispiel einer dreiphasigen Testschaltung wobei die
Spannungen in Sternschaltung an das Relais angeschlossen werden.
Abbildung 6.1: Dreiphasige Testschaltung
