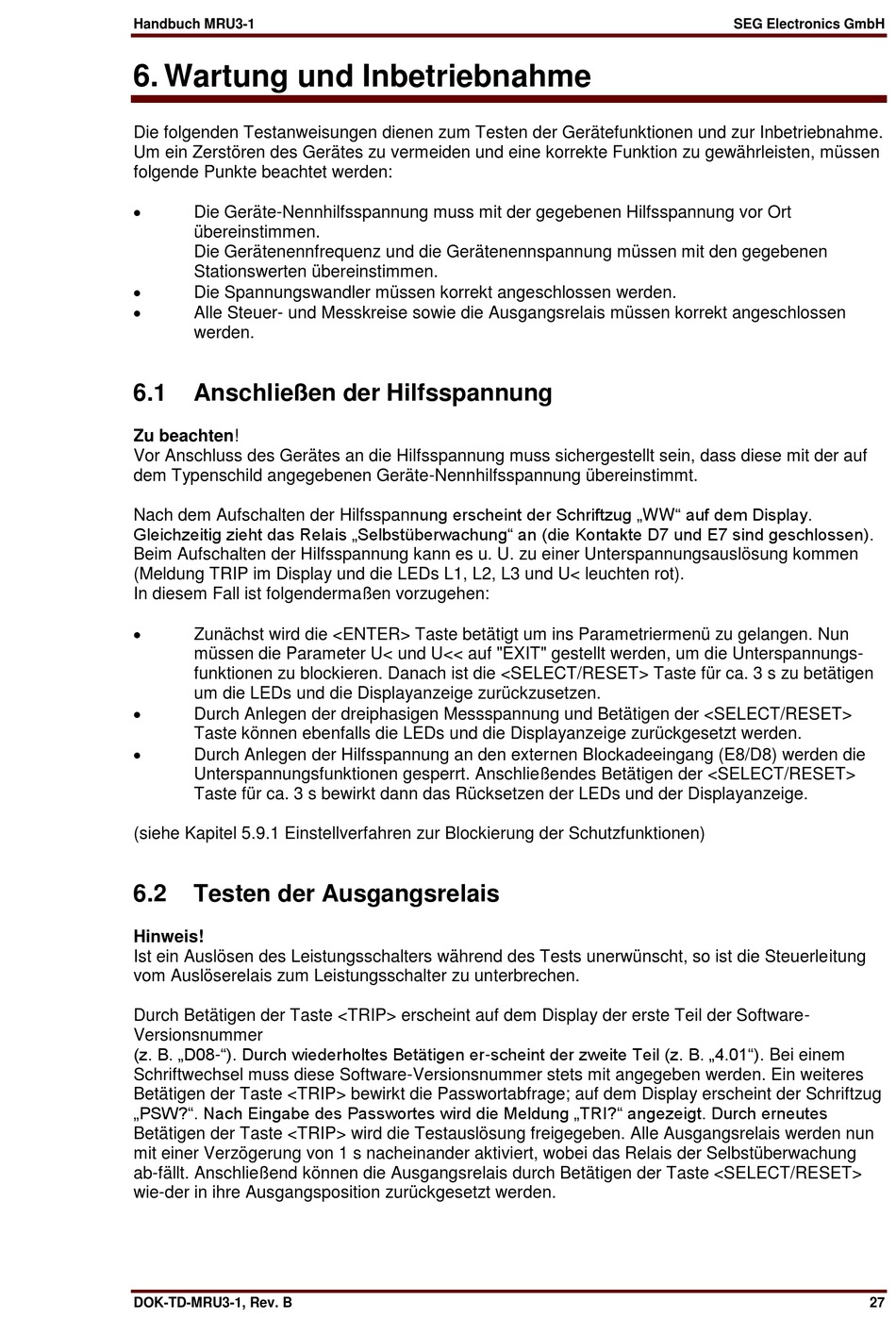

6. Wartung und Inbetriebnahme
Die folgenden Testanweisungen dienen zum Testen der Gerätefunktionen und zur Inbetriebnahme.
Um ein Zerstören des Gerätes zu vermeiden und eine korrekte Funktion zu gewährleisten, müssen
folgende Punkte beachtet werden:
Die Geräte-Nennhilfsspannung muss mit der gegebenen Hilfsspannung vor Ort
übereinstimmen.
Die Gerätenennfrequenz und die Gerätenennspannung müssen mit den gegebenen
Stationswerten übereinstimmen.
Die Spannungswandler müssen korrekt angeschlossen werden.
Alle Steuer- und Messkreise sowie die Ausgangsrelais müssen korrekt angeschlossen
werden.
6.1
Anschließen der Hilfsspannung
Zu beachten!
Vor Anschluss des Gerätes an die Hilfsspannung muss sichergestellt sein, dass diese mit der auf
dem Typenschild angegebenen Geräte-Nennhilfsspannung übereinstimmt.
Nach dem Aufschalten der Hilfsspannung erscheint der Schriftzug „WW" auf dem Display.
Gleichzeitig zieht das Relais „Selbstüberwachung" an (die Kontakte D7 und E7 sind geschlossen).
Beim Aufschalten der Hilfsspannung kann es u. U. zu einer Unterspannungsauslösung kommen
(Meldung TRIP im Display und die LEDs L1, L2, L3 und U< leuchten rot).
In diesem Fall ist folgendermaßen vorzugehen:
Zunächst wird die <ENTER> Taste betätigt um ins Parametriermenü zu gelangen. Nun
müssen die Parameter U< und U<< auf "EXIT" gestellt werden, um die Unterspannungs-
funktionen zu blockieren. Danach ist die <SELECT/RESET> Taste für ca. 3 s zu betätigen
um die LEDs und die Displayanzeige zurückzusetzen.
Durch Anlegen der dreiphasigen Messspannung und Betätigen der <SELECT/RESET>
Taste können ebenfalls die LEDs und die Displayanzeige zurückgesetzt werden.
Durch Anlegen der Hilfsspannung an den externen Blockadeeingang (E8/D8) werden die
Unterspannungsfunktionen gesperrt. Anschließendes Betätigen der <SELECT/RESET>
Taste für ca. 3 s bewirkt dann das Rücksetzen der LEDs und der Displayanzeige.
(siehe Kapitel 5.9.1 Einstellverfahren zur Blockierung der Schutzfunktionen)
6.2
Testen der Ausgangsrelais
Hinweis!
Ist ein Auslösen des Leistungsschalters während des Tests unerwünscht, so ist die Steuerleitung
vom Auslöserelais zum Leistungsschalter zu unterbrechen.
Durch Betätigen der Taste <TRIP> erscheint auf dem Display der erste Teil der Software-
Versionsnummer
(z. B. „D08-"). Durch wiederholtes Betätigen er-scheint der zweite Teil (z. B. „4.01"). Bei einem
Schriftwechsel muss diese Software-Versionsnummer stets mit angegeben werden. Ein weiteres
Betätigen der Taste <TRIP> bewirkt die Passwortabfrage; auf dem Display erscheint der Schriftzug
„PSW?". Nach Eingabe des Passwortes wird die Meldung „TRI?" angezeigt. Durch erneutes
Betätigen der Taste <TRIP> wird die Testauslösung freigegeben. Alle Ausgangsrelais werden nun
mit einer Verzögerung von 1 s nacheinander aktiviert, wobei das Relais der Selbstüberwachung
ab-fällt. Anschließend können die Ausgangsrelais durch Betätigen der Taste <SELECT/RESET>
wie-der in ihre Ausgangsposition zurückgesetzt werden.
