Handbuch MRU3-1
3.2
LEDs
Alle LEDs (außer den LEDs, RS, FR und P2 sind zweifarbig. Die LEDs im Feld links neben dem
alphanumerischen Display leuchten grün bei Messung und rot bei Fehlermeldungen.
Die LEDs im Feld unter der <SELECT/RESET> - Taste leuchten grün beim Einstellen und
Abfragen der links neben den LEDs aufgedruckten Einstellgrößen. Die LEDs leuchten rot, wenn die
rechts neben ihnen aufgedruckten Einstellgrößen parametriert werden.
Während die Slave-Adresse der seriellen Schnittstelle eingestellt wird, leuchtet die mit den Buch-
staben RS gekennzeichnete LED.
Die mit den Buchstaben FR gekennzeichnete LED leuchtet während der Parametrierung des Stör-
schreibers.
Bei Anzeige der
3.3
Frontplatten

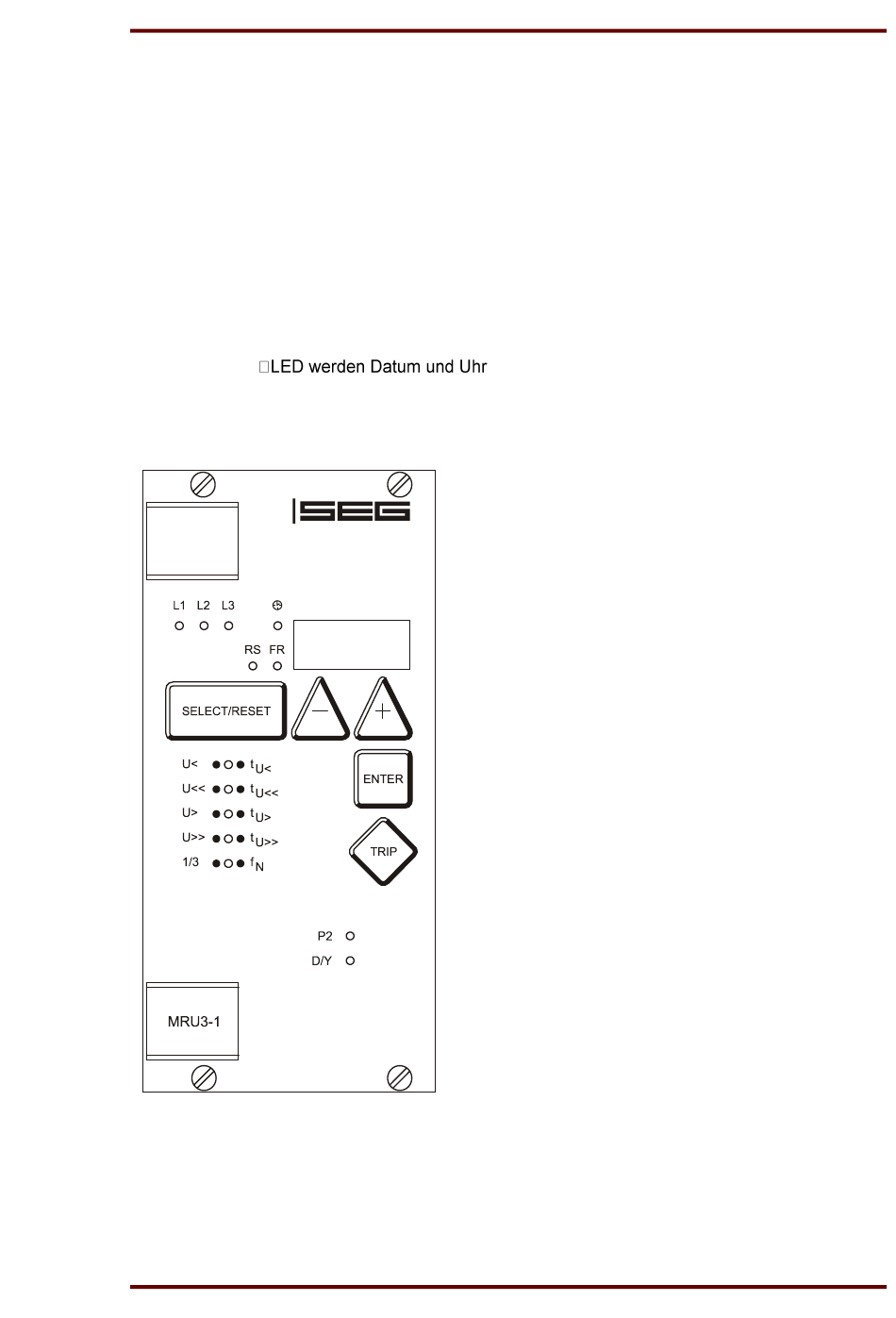

Abbildung 3.5: Frontplatte MRU3-1
DOK-TD-MRU3-1, Rev. B
zeit angezeigt.
SEG Electronics GmbH
11
