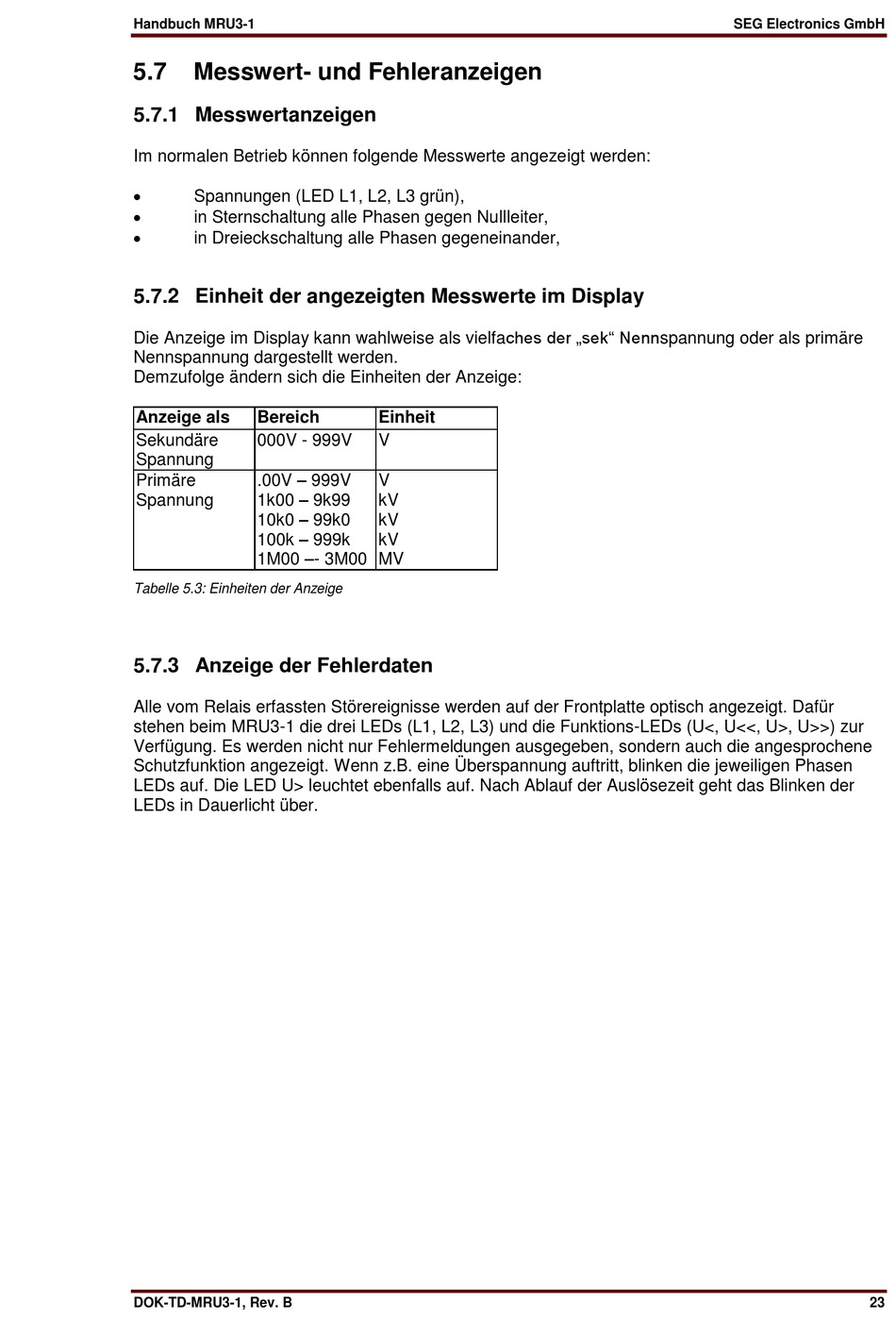

5.7
Messwert- und Fehleranzeigen
5.7.1 Messwertanzeigen
Im normalen Betrieb können folgende Messwerte angezeigt werden:
Spannungen (LED L1, L2, L3 grün),
in Sternschaltung alle Phasen gegen Nullleiter,
in Dreieckschaltung alle Phasen gegeneinander,
5.7.2 Einheit der angezeigten Messwerte im Display
Die Anzeige im Display kann wahlweise als vielfaches der „sek" Nennspannung oder als primäre
Nennspannung dargestellt werden.
Demzufolge ändern sich die Einheiten der Anzeige:
Anzeige als
Bereich
Sekundäre
000V - 999V
Spannung
.00V – 999V
Primäre
1k00 – 9k99
Spannung
10k0 – 99k0
100k – 999k
1M00 –- 3M00
Tabelle 5.3: Einheiten der Anzeige
5.7.3 Anzeige der Fehlerdaten
Alle vom Relais erfassten Störereignisse werden auf der Frontplatte optisch angezeigt. Dafür
stehen beim MRU3-1 die drei LEDs (L1, L2, L3) und die Funktions-LEDs (U<, U<<, U>, U>>) zur
Verfügung. Es werden nicht nur Fehlermeldungen ausgegeben, sondern auch die angesprochene
Schutzfunktion angezeigt. Wenn z.B. eine Überspannung auftritt, blinken die jeweiligen Phasen
LEDs auf. Die LED U> leuchtet ebenfalls auf. Nach Ablauf der Auslösezeit geht das Blinken der
LEDs in Dauerlicht über.
