4.3.1 D/Y - Umschaltung der Eingangswandler

Alle Anschlüsse der Eingangsspannungswandler sind herausgeführt. Die Nennspannung des
Gerätes bezieht sich auf die Nennspannung der Eingangsspannungswandler. Je nach gegebenen
Netzverhältnissen lassen sich die Eingangsspannungswandler in Dreieck- oder Stern - Schaltung
betreiben. Sind diese in Dreieck - Schaltung geschaltet, liegt die Außenleiterspannung an.
In Stern - Schaltung ist die anliegende Spannung um den Faktor 1/ kleiner. Bei der Parametrie-
rung des Gerätes ist die Schaltungsart Y oder Delta einzustellen.

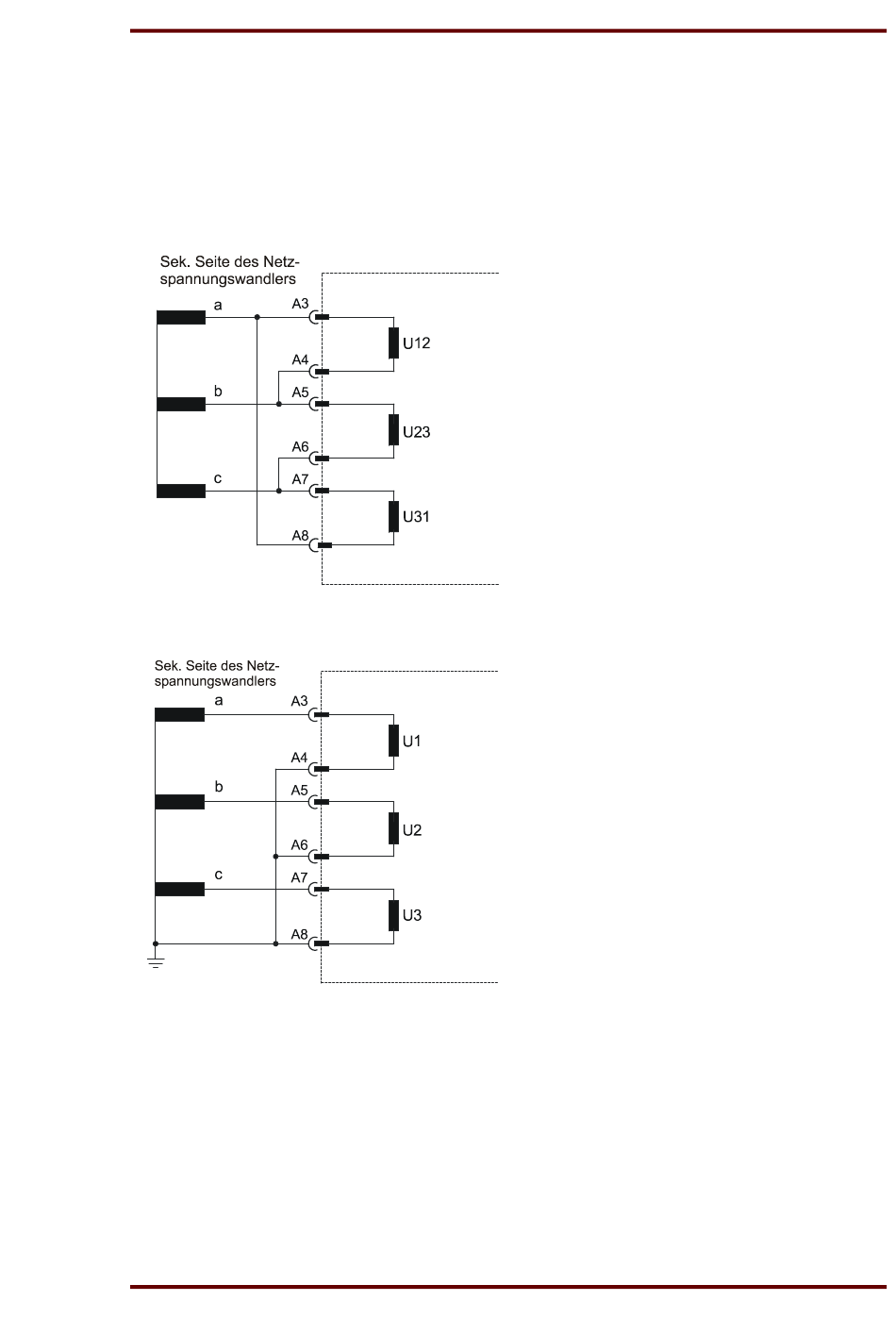

Abbildung 4.1: Eingangswandler in ⌂ - Schaltung
Abbildung 4.2: Eingangswandler in Y - Schaltung
