- 54 -
5.1.13
DC-133 RAID

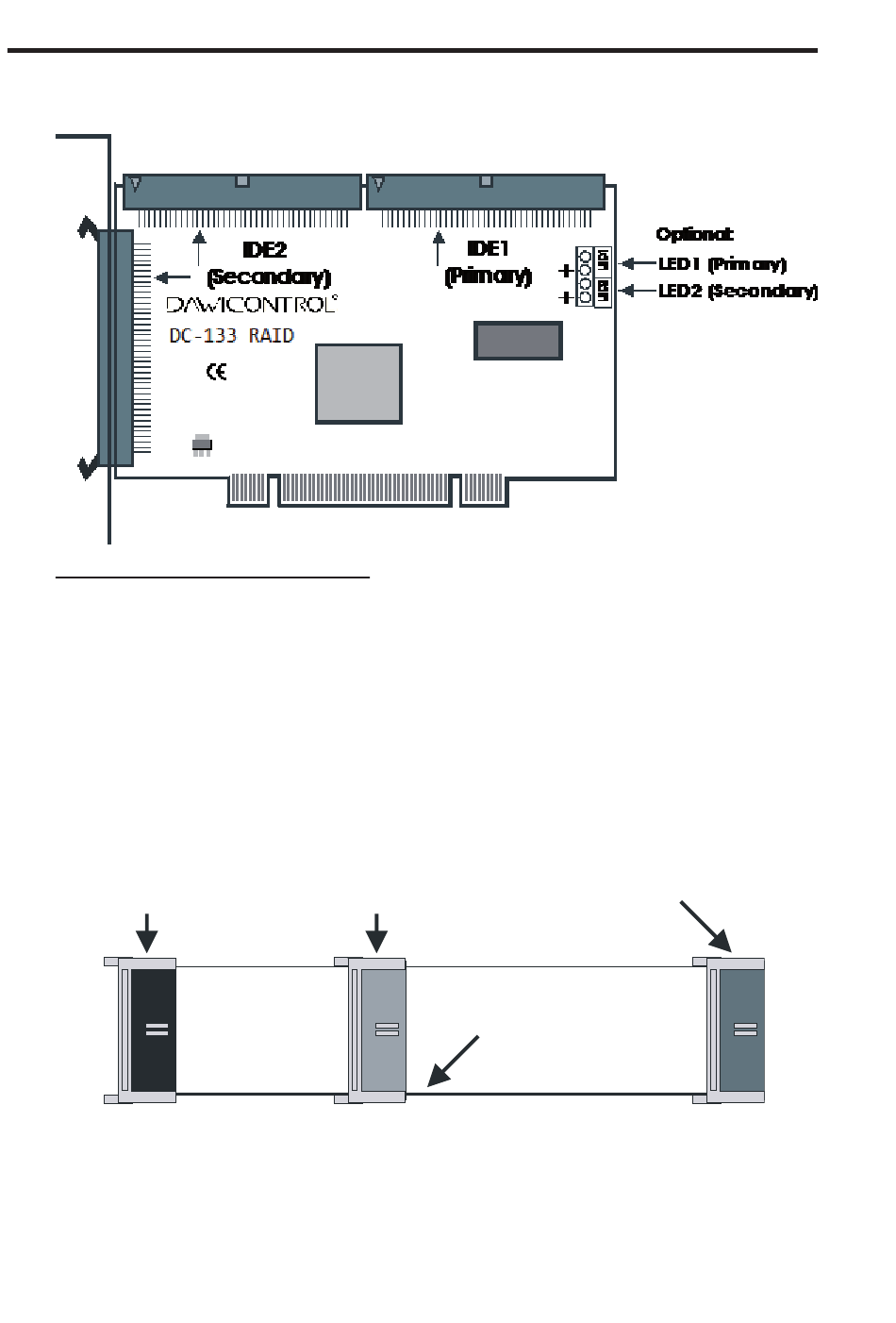

Anschluss von UDMA Laufwerken
Sie können bis zu 2 IDE-Laufwerke an jeden der beiden IDE-Kanäle anschließen. Der
Secondary IDE Port (IDE2) kann wahlweise auch extern benutzt werden. Da die beiden
Secondary IDE-Ports parallel geschaltet sind, dürfen der externe und der interne IDE Port
nicht gleichzeitig belegt werden. Verwenden Sie auf keinen Fall 40-polige IDE-Kabel, sondern
nur 80-polige UDMA133 Kabel. Bei Verwendung eines 40-poligen IDE-Kabels können Sie
nur den UDMA 33 Modus nutzen.
Bevor Sie IDE-Laufwerke anschließen, müssen die Jumper der Laufwerke richtig
konfiguriert werden, d.h. das erste Laufwerk am Kabel wird auf Master, das zweite Laufwerk
auf Slave gejumpert.
Schwarzer Anschluss
Master Laufwerk
(1. IDE Laufwerk)
Grauer Anschluss
Slave Laufwerk
(2. IDE Laufwerk)
PIN1 (farbige Leitung)
Hardware
Blauer Anschluss
DC-133
RAID
(Controller)
