Hardware
5.1.2

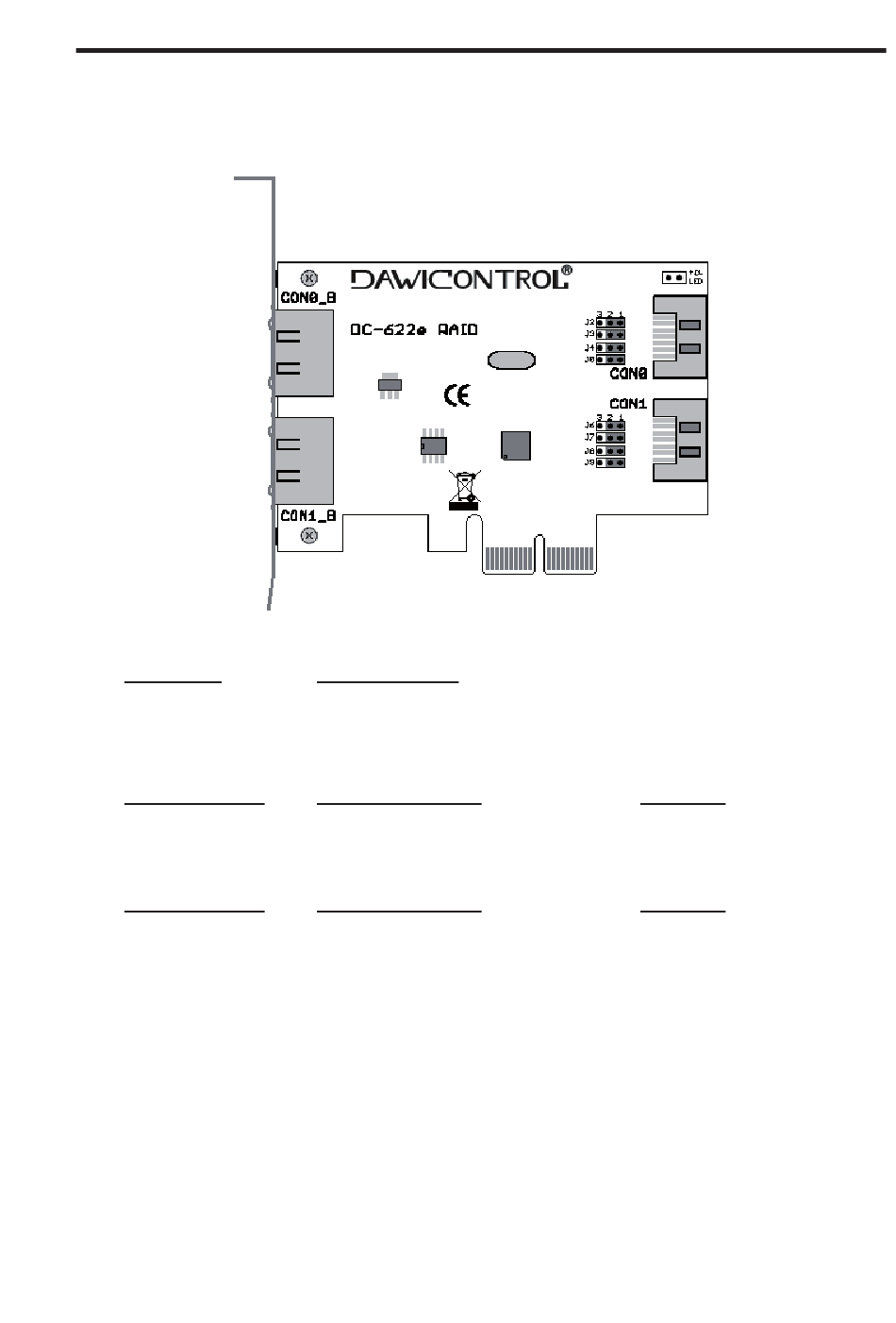

DC-622e RAID

Jumper J1
Jumper J2 – J5
Jumper in Position 1-2
Jumper in Position 2-3
Jumper J6 – J9
Jumper in Position 1-2
Jumper in Position 2-3
LED Anschluss
eSATA0 Anschluß
SATA Anschluß (CON0) aktiviert
eSATA Anschluß (CON0_B) aktiviert
eSATA1 Anschluß
SATA Anschluß (CON1) aktiviert
eSATA Anschluß (CON1_B) aktiviert
Hier kann eine LED zur Anzeige der Laufwerksaktivität
angeschlossen werden. Die LED zeigt die Aktivität
von allen angeschlossenen Laufwerken an.
Achtung:
Alle vier Jumper müssen zur
einwandfreien Funktion immer
in der gleichen Position stecken!
Achtung:
Alle vier Jumper müssen zur
einwandfreien Funktion immer
in der gleichen Position stecken!
- 43 -
