Beschreibung der Controller

5.1.1

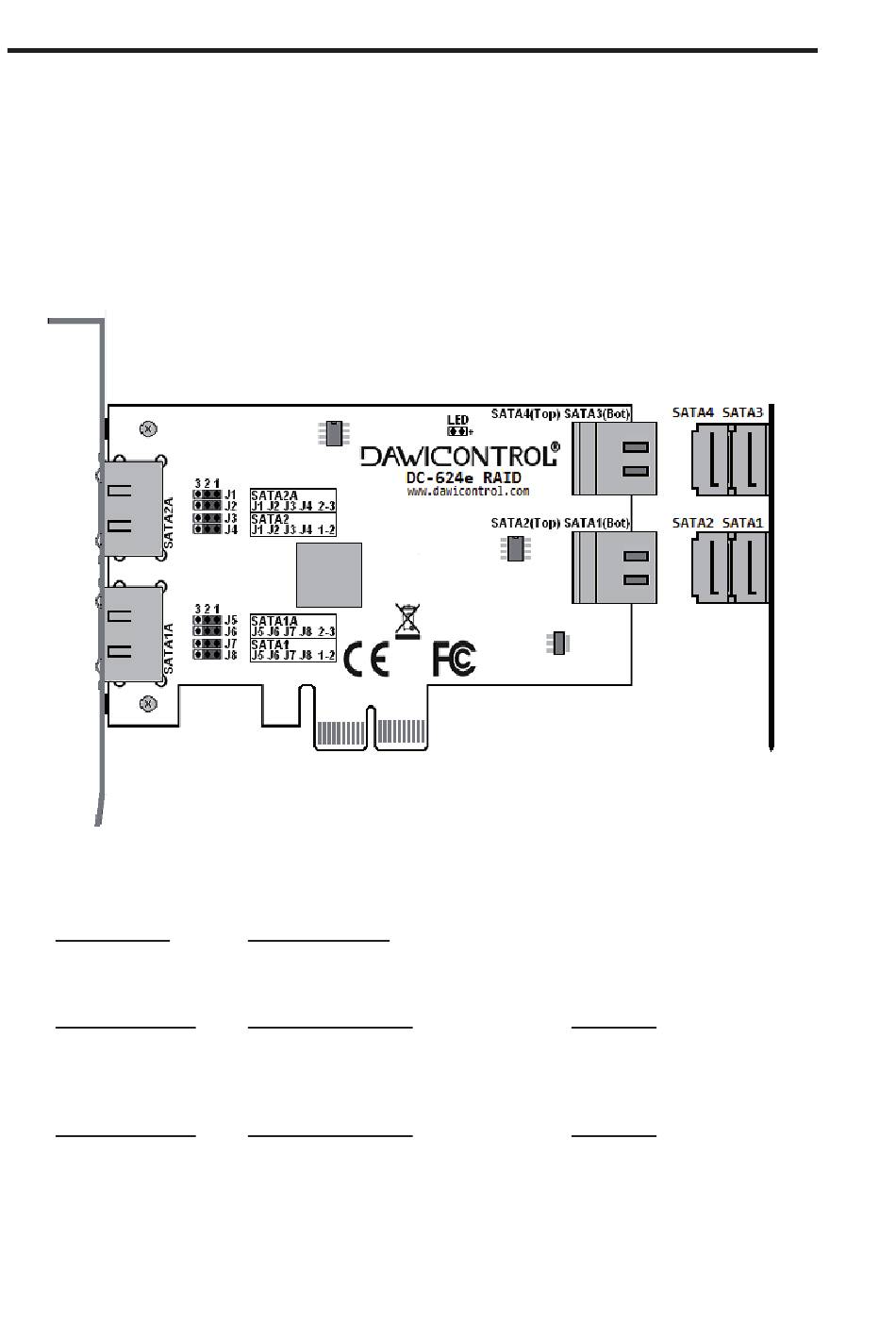

DC-624e RAID

Jumper LED
Jumper J1 – J4
Jumper in Position 1-2
Jumper in Position 2-3
Jumper J5 – J8
Jumper in Position 1-2
Jumper in Position 2-3
LED Anschluss
eSATA2 Anschluß
SATA Anschluß (SATA2) aktiviert
eSATA Anschluß (SATA2A) aktiviert
eSATA1 Anschluß
SATA Anschluß (SATA1) aktiviert
eSATA Anschluß (SATA1A) aktiviert
Hier kann eine LED zur Anzeige der Laufwerksaktivität
angeschlossen werden. Die LED zeigt die Aktivität
von allen angeschlossenen Laufwerken an.
Achtung:
Alle vier Jumper müssen zur
einwandfreien Funktion immer
in der gleichen Position stecken!
Achtung:
Alle vier Jumper müssen zur
einwandfreien Funktion immer
in der gleichen Position stecken!
