Hardware
5.1.10

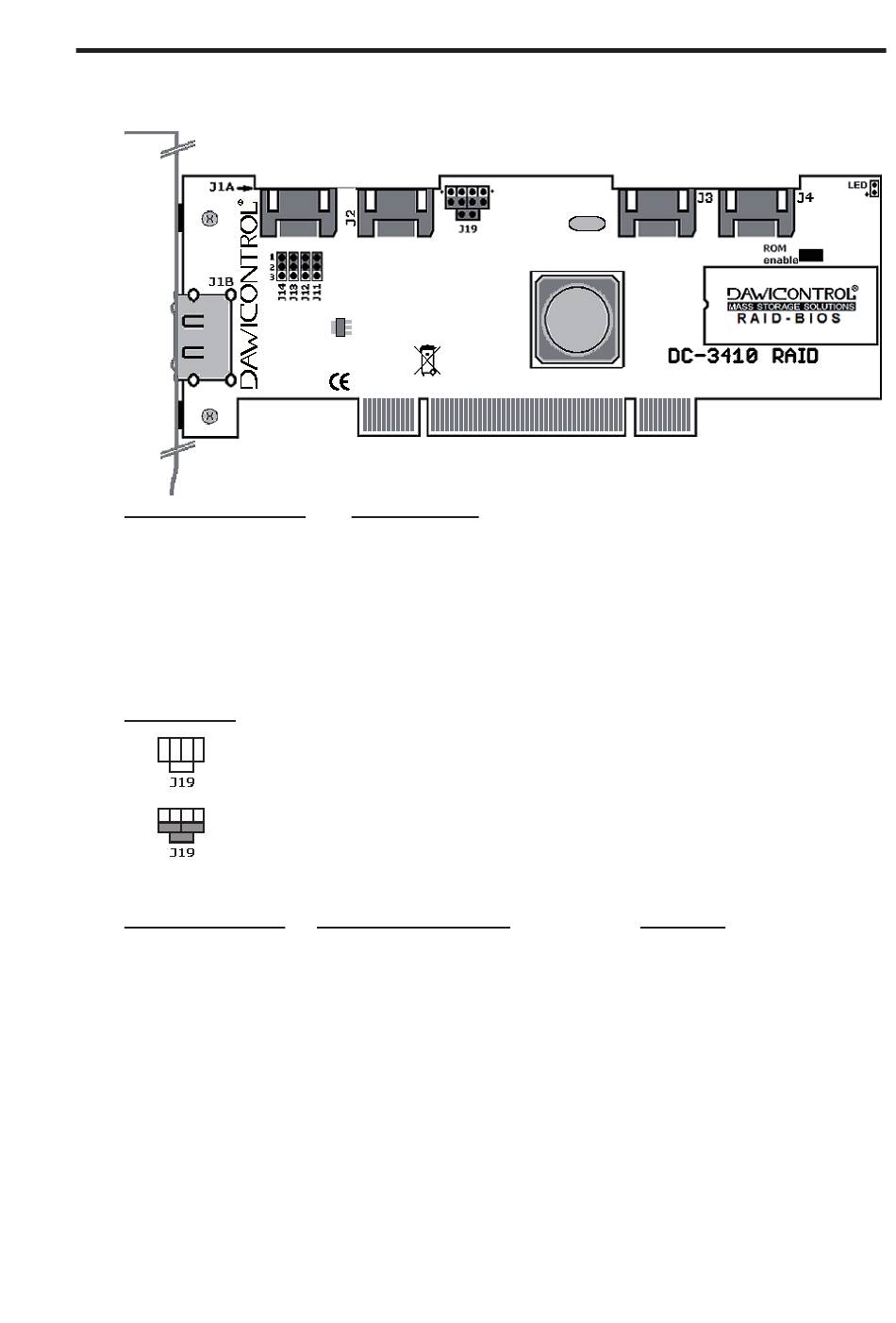

DC-3410 RAID
Jumper „ROM enable"
Jumper aufgesteckt
kein Jumper aufgesteckt
Jumper „J19"
Jumper J11 – J14
Jumper in Position 1-2
Jumper in Position 2-3
Controller BIOS
eingeschaltet
ausgeschaltet
Einzel LED-Betrieb:
Sammel LED-Betrieb: In dieser Konfiguration zeigt eine einzelne LED die Aktivitäten
eSATA Anschluß (J1)
SATA Anschluß (J1A) aktiviert
eSATA Anschluß (J1B) aktiviert
Das BIOS sollte nur ausgeschaltet werden, wenn
Probleme beim booten auftreten, da der Controller
sonst nur mit einem speziellen Non-RAID-Treiber
betrieben werden kann. Zur Verwendung der
Dawicontrol Standard Treiber lassen Sie das BIOS
eingeschaltet und deaktivieren dieses lediglich
entsprechend Kapitel 2.4.7 Controller Settings.
Sind alle Jumper vom Steckfeld J19 abgezogen, kann
man an die vier nebeneinander liegenden Anschlüsse für
jeden Kanal eine einzelne LED anschließen. Der einzelne
Anschluss quer dazu bleibt unbelegt.
aller angeschlossenen Laufwerke an (Voreinstellung).
- 51 -
Achtung:
Alle vier Jumper müssen zur
einwandfreien Funktion immer
in der gleichen Position stecken!
