RAID Controller
Installation und Konfiguration
Wichtige Information zur Datensicherheit
Vor der Installation und bei Änderungen der Konfiguration des RAID-Controllers sollte unbedingt eine
Datensicherung durchgeführt werden. Dawicontrol übernimmt keinerlei Haftung für Datenverluste, die in
Folge der Verwendung, unterlassener Verwendung oder fehlerhafter Verwendung des RAID-Controllers
zustande kommen.
Hinweis
Trotz sorgfältiger Prüfung durch Dawicontrol kann für die technische, typographische und generelle
Richtigkeit keine Haftung übernommen werden. Weiterhin wird für Fehler bzw. direkte, indirekte, mittelbare
Folge- oder sonstige Schäden, einschließlich Datenverlusten und entgangenem Gewinn, keinerlei
Haftung seitens Dawicontrol übernommen.
Windows
2000 / XP / Vista / 7 / 8 / 10
TM
Windows
Server 2003/2008/2012/2016/2019
TM
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dawicontrol DC-624e RAID
Inhaltszusammenfassung für Dawicontrol DC-624e RAID
- Seite 1 Folge der Verwendung, unterlassener Verwendung oder fehlerhafter Verwendung des RAID-Controllers zustande kommen. Hinweis Trotz sorgfältiger Prüfung durch Dawicontrol kann für die technische, typographische und generelle Richtigkeit keine Haftung übernommen werden. Weiterhin wird für Fehler bzw. direkte, indirekte, mittelbare Folge- oder sonstige Schäden, einschließlich Datenverlusten und entgangenem Gewinn, keinerlei Haftung seitens Dawicontrol übernommen.
- Seite 2 Recht des Nachdrucks sowie der Übersetzung, auch einzelner Textteile. Der gewerbliche Weiterverkauf bedarf der schriftlichen Zustimmung durch die Geschäftsleitung. Dawicontrol ist eingetragenes Warenzei- chen der Dawicontrol Computersysteme GmbH. Windows ist eingetragenes Warenzeichen der Microsoft Inc. Alle weiteren erwähnten Warenzeichen...
-
Seite 3: Inhaltsverzeichnis
Kapitel Seite Einleitung Vorwort Der IDE, EIDE und UDMA Standard Der Serial ATA Standard Der PCI / PCI-X / PCIe Standard Die verschiedenen RAID-Level 1.5.1 Mirror Mode (RAID 1) 1.5.2 Mirror Mode (RAID 1) Varianten 1.5.3 Stripe Mode (RAID 0) 1.5.4 Mirror-Stripe Mode (RAID 10, optional) 1.5.5... - Seite 4 Neuinstallation ab Windows Vista Installation in einem bestehenden System Installierten Treiber aktualisieren Die Benutzeroberfläche "RAID Monitor" Installation Programmstart Konfiguration Email Konfiguration Anhang Beschreibung der Controller 5.1.1 DC-624e RAID 5.1.2 DC-622e RAID 5.1.3 DC-610e RAID 5.1.4 DC-600e RAID 5.1.5 DC-324e RAID 5.1.6 DC-310e RAID 5.1.7...
-
Seite 5: Einleitung Vorwort
Vorwort Wir bedanken uns für Ihr Vertrauen und beglückwünschen Sie zum Kauf Ihres neuen Dawicontrol RAID Controllers. In diesem Handbuch möchten wir Ihnen Ihren Controller näher bringen und Sie bei der Hard- und Software Installation unterstützen. Obwohl das Handbuch alle Funktionen und Möglichkeiten beschreibt, stehen wir Ihnen für weitere Fragen und Hilfen mit unserer kostenlosen Telefon-Hotline und unseren FAQs unter www.dawicontrol.com gerne zur Verfügung. -
Seite 6: Die Verschiedenen Raid-Level
- 6 - Einleitung Seit 1998 entwickelt die PCI Special Interest Group (PCI-SIG) den PCI-X-Standard. Die hier spezifizierte PCI-X Version 1.0 ist sehr eng an den oben beschriebenen PCI-Bus angelehnt und ist somit abwärtskompatibel. Durch eine Erhöhung der Taktfrequenz auf bis zu 133 MHz ist eine Datentransferrate von bis zu 1,066 GByte/s möglich. Der interne Adressbereich ist von 32 auf 64-Bit erweitert worden, wodurch der parallele Betrieb mit Arbeitsspeicher >= 4 GByte bzw. -
Seite 7: Mirror Mode (Raid 1) Varianten
Einleitung - 7 - 1.5.2 Mirror Mode (RAID 1) Varianten Obwohl ein RAID 1 bzw. Mirror Set die einfachste Form eines RAIDs darstellt, bieten sich durch verschiedene Varianten, die auch miteinander kombiniert werden können, interessante Möglichkeiten zur Steigerung von Performance und Datensicherheit an. - Backup Set Eine Sonderform eines Mirror Sets ist das Backup Set: hier wird ein Mirror Set mit zwei Laufwerken so angelegt, dass die Spiegelung nur einmal durchgeführt, danach... -
Seite 8: Stripe Mode (Raid 0)
- 8 - Einleitung 1.5.3 Stripe Mode (RAID 0) Die Daten werden blockweise abwechselnd auf die Laufwerke geschrieben, wobei die Blockgröße bei der RAID Konfiguration festgelegt wird. Durch die Verteilung der Daten auf zwei oder mehr Laufwerke und die Möglichkeit des Controllers zwei oder mehr Laufwerke gleichzeitig ansprechen zu können, wird die Performance deutlich erhöht und die Kapazitäten idealerweise... -
Seite 9: Hardwarekonfiguration
Ports Anschluss- PCI-Bus- Controller RAID 10 RAID 5 JBOD BIOS RAID 0 gesamt extern SATA 6G PCI-Express DC-624e RAID 6 GBit/s 2.0 x2 SATA 6G PCI-Express DC-622e RAID 6 GBit/s 2.0 x2 SATA 6G PCI-Express DC-610e RAID 6 GBit/s 2.0 x1... -
Seite 10: Bios Update
BIOS Update Die jeweils aktuelle BIOS-Version Ihres Controllers erhalten Sie auf unserer Internetseite www.dawicontrol.com unter "Support / Downloads / SATA/IDE RAID". Die eigentliche BIOS-Datei "BIOSxxx.BIN“ (xxx = Controllertyp) befindet sich im "\BIOS" Verzeichnis des jeweiligen Treiberpakets. Zusätzlich benötigen Sie noch das Flash-Programm DCFLASH.COM von der mitgelieferten CD bzw. -
Seite 11: Raid Bios Setup
2.4.1 Installationsmeldung Nach dem Einbau des Controllers erscheint beim Booten Ihres Computers die Installationsmeldung des Dawicontrol RAID-BIOS: Die erste Zeile der Installationsmeldung zeigt entsprechend der Boot-Einstellung Ihres Systems die BIOS-Betriebsart mit "RAID BIOS Vers..." im herkömmlichen bzw. "Legacy" Mode, oder "...RAID UEFI BIOS Vers..." im UEFI Mode an. - Seite 12 - 12 - Installation Diese Statusmeldung hat die folgende Bedeutung: Ready Das RAID-Set wurde überprüft und ist uneingeschränkt betriebs- bereit. Drive Locations Ein oder mehrere Laufwerke sind nicht mehr an ihren ursprünglich changed vorgesehenen Anschlüssen angeschlossen, dieses hat auf die Funktion des RAID-Sets jedoch keinen Einfluss.
- Seite 13 Liste der installierten Treiber auf dem Bildschirm ausgeben. Dort sollte der Controller-Treiber mit seiner zugewiesenen ID aufgeführt sein, z.B.: "17B 00052203 B x - 1 1 Dawicontrol DC-624e RAID Driver", in diesem Beispiel wäre "17B" die gesuchte ID. Geben Sie nun "DRVCFG 17B -S" [ENTER] ein (ersetzen Sie dabei "17B" durch...
-
Seite 14: Raid Setup Hauptmenü
- 14 - Installation 2.4.2 RAID Setup Hauptmenü Haben Sie das RAID Setup aufgerufen, werden dort zunächst in der oberen Bild- schirmhälfte die angeschlossenen Laufwerke und in der unteren Hälfte die bereits konfigurierten RAID-Sets angezeigt: Bei der Auflistung der Laufwerke im oberen Bildschirmbereich werden folgende Parameter angezeigt: Fortlaufende Laufwerksnummer, mit „0“... -
Seite 15: Erstellen Eines Raid Sets (F1 Create)
Installation - 15 - Im unteren Bildschirmbereich werden die vorhandenen RAID Sets wie folgt angezeigt: Fortlaufende RAID-Set Nummer, mit „0“ beginnend Portbezeichnung unter der das RAID-Set vom BIOS verwaltet wird RAID-Type Blockgröße (nur bei Stripe, Mirror-Stripe oder Parity-Stripe RAID-Sets) Zugehörige Laufwerke (siehe o.g. Laufwerksnummern) Kapazität des RAID-Sets Status des RAID-Sets (siehe Installationsmeldung) Mit den Tasten F1, F2, F3, F4 und F10 oder durch die Zifferntasten 1,2,3,4 und 0 lassen... -
Seite 16: 2.4.3.2 Erstellen Eines Backup Sets
- 16 - Installation 2.4.3.2 Erstellen eines Backup Sets Zur Erstellung des Backup Sets wählen Sie aus den verfügbaren Laufwerken das „Source“ (Quell) und das „Destination“ (Ziel) Laufwerk aus, aus denen das Backup Set bestehen soll. Nachdem Sie die Auswahl getroffen haben, werden Sie mittels einer „Yes“/“No“... -
Seite 17: Erstellen Eines Stripe Sets (Raid 0)
Installation - 17 - 2.4.3.4 Erstellen eines Stripe Sets (RAID 0) Hier müssen zunächst die Anzahl der Laufwerke sowie die Blockgröße festgelegt werden, ein Stripe-Set kann aus 2 - 4 Laufwerken bestehen. Die optimale Einstellung der Blockgröße richtet sich nach der Nutzung Ihres Computers: als Datenbank-Server empfiehlt sich eine kleine, für Videobearbeitung empfiehlt sich hingegen eine große Blockgröße. -
Seite 18: Erstellen Eines Mirror-Stripe Sets (Raid 10, Optional)
- 18 - Installation 2.4.3.5 Erstellen eines Mirror-Stripe Sets (RAID 10, optional) Diese RAID-Variante besteht aus der Kombination eines Mirror Sets und eines Stripe Sets mit jeweils 2 Laufwerken, also insgesamt aus 4 Laufwerken. Dabei bilden die Laufwerke Nr.0 und Nr.1 sowie die Laufwerke Nr.2 und Nr.3 jeweils ein Stripe Set. Mit diesen beiden Stripe Sets wird durch die jeweilige Spiegelung der Laufwerke Nr.0 auf Nr.2 und Nr.1 auf Nr.3 ein Mirror-Stripe Set gebildet. -
Seite 19: Erstellen Eines Parity-Stripe Sets (Raid 5, Optional)
Installation - 19 - 2.4.3.6 Erstellen eines Parity-Stripe Sets (RAID 5, optional) Wie bei der Erstellung eines Stripe Sets müssen Sie auch hier zunächst die Anzahl der Laufwerke und die Blockgröße auswählen. Hinsichtlich der Blockgröße gelten bei einem RAID 5 grundsätzlich die gleichen Überlegungen wie bei einem RAID 0 oder RAID 10; da jedoch bei Schreibvorgängen blockweise zusätzliche Parity-Daten gebildet werden, empfehlen wir den vorgegebenen Wert mit der ENTER Taste zu übernehmen. -
Seite 20: 2.4.3.8 Besonderheiten Bei Kapazitäten Über 2 Tbyte
Installation 2.4.3.8 Besonderheiten bei Kapazitäten über 2 TByte Alle Dawicontrol RAID Controller können Laufwerke und RAID Sets mit hohen Kapazitäten von über 2 TByte problemlos handhaben, jedoch gilt dies nicht für alle Betriebssysteme. So erkennt z.B. Windows XP keine Laufwerke mit mehr als 2 TByte Kapazität. Bei den Nachfolgeversionen ist entweder nur die Nutzung der ersten 2 TByte möglich, oder eine... -
Seite 21: Besonderheiten Bei Laufwerken Mit 4K Native Format
Betriebssystem die tatsächliche Sektorengröße von 4 KByte angegeben, was es erforderlich macht, dass BIOS, Betriebssystem und insbesondere der Controller diese Sektorgröße handhaben können: alle Dawicontrol RAID-Controller unterstützen 512n, 512e und 4Kn Laufwerke ohne jede Einschränkung. So wie ein einzelnes Laufwerk muss auch ein RAID-Set gegenüber dem BIOS und dem Betriebssystem die zugrundeliegende Sektorgröße angeben. -
Seite 22: 2.4.3.10 Besonderheiten Bei Ssd Und Smr-Hdd Laufwerken
- 22 - Installation 2.4.3.10 Besonderheiten bei SSD und SMR-HDD Laufwerken Grundsätzlich werden SSD Laufwerke und SMR (Shingled Magnetic Recording) Festplatten vom Controller wie herkömmliche Festplattenlaufwerke behandelt, jedoch sind bei deren Verwendung (z.B. in einem RAID 5 Set) verschiedene Besonderheiten zu berücksichtigen. SSDs fassen ihre Speicherzellen in Pages mit einer Größe von meistens 4 oder 8 KByte zusammen. -
Seite 23: Löschen Eines Raid Sets (F2 Delete)
Installation - 23 - 2.4.4 Löschen eines RAID Sets (F2 Delete) Mit dieser Funktion können Sie einen bestehenden RAID-Verbund wieder auflösen. Je nach Art des RAID-Sets bleiben die darauf befindlichen Daten erhalten oder werden unwiederbringlich gelöscht: beim Löschen eines Mirror Sets werden nur die RAID Konfigurationsdaten ge- löscht. - Seite 24 - 24 - Installation 1. Update Drive Locations: Nach einer Änderung der Anschlüsse können hier die Konfigurationsdaten des RAID-Sets aktualisiert werden. Die Ports, an denen die Laufwerke eines RAID-Sets angeschlossen sind, werden in den Konfigurationsdaten gespeichert. Unter anderem ergibt sich die spätere Zuweisung des Laufwerksbuchstabens aus der Position des ersten Laufwerkes eines RAID-Sets.
-
Seite 25: 2.4.5.1 Austausch Eines Ausgefallenen Raid Laufwerks
Installation - 25 - 2.4.5.1 Austausch eines ausgefallenen RAID Laufwerks Grundsätzlich wird bei einem RAID 1, RAID 10 oder RAID 5 der Ausfall eines einzelnen Laufwerks toleriert, d.h. die Datenstruktur des RAID-Sets bleibt erhalten und die Daten des ausgefallenen Laufwerks können aus den übrigen Laufwerken wiederhergestellt werden. -
Seite 26: Datensicherung Und Wartung (F4 Tools)
- 26 - Installation 2.4.6 Datensicherung und Wartung (F4 Tools) Durch Betätigen der Taste F4 werden verschiedene Funktionen zur Wartung und Datensicherung sowohl für einzelne Laufwerke als auch für RAID-Sets aufgerufen: 1. Create RAID Image Diese Funktion erstellt eine sektorweise Kopie eines RAID-Sets auf einem am selben Controller angeschlossenen Einzellaufwerk. - Seite 27 Installation - 27 - 3. Clone Drive to Drive Diese Funktion kopiert ein Laufwerk sektorweise auf ein Anderes und ist dadurch bestens geeignet, ein bestehendes System auf ein neues Laufwerk zu übertragen. Es sind nacheinander das "Source" und das "Destination" Laufwerk auszuwählen. Dabei muss die Kapazität des "Destination"...
-
Seite 28: Bios Und Laufwerks Einstellungen (F10 Settings)
- 28 - Installation 2.4.7 BIOS und Laufwerks Einstellungen (F10 Settings) Durch Betätigen der Taste F10 können verschiedene Grundeinstellungen für BIOS und Laufwerke aufgerufen werden: - Boot enable: in der Einstellung "Yes" wird das BIOS des RAID Controllers im soge- nannten Upper Memory Bereich installiert und ermöglicht dadurch das Booten vom Controller. - Seite 29 Installation - 29 - - Auto Hotspare: (nur bei Hotplug-fähigen Controllern) ein im laufenden Betrieb per Hotplug angeschlossenes, unpartitioniertes Laufwerk wird als Ersatzlaufwerk für ein unvollständiges, aber Rebuild-fähiges RAID-Set behandelt. Sofern dessen Kapazität ausreicht und auch keine darauf vorhandene Partition erkannt wurde, wird das neu angeschlossene Laufwerk automatisch in das betroffene RAID-Set integriert und ein Rebuild Vorgang gestartet.
- Seite 30 - 30 - Installation - Read Ahead: das vorausschauende Lesen des jeweiligen Laufwerks wird an dieser Stelle ein- oder ausgeschaltet. Bei herkömmlichen Festplatten bewirkt das Abschalten normalerweise eine Verlangsamung und wird daher nicht empfohlen, bei SSD Lauf- werken ist das Verhalten darauf nicht einheitlich. - Sleepmode: hier wird die Unterstützung des Standby Betriebs des jeweiligen Laufwerks eingestellt.
-
Seite 31: Treiberinstallation
Installation - 31 - Treiberinstallation Erstellen einer Treiber-Diskette Für die Neuinstallation von Windows 2000, XP und Server 2003 wird eine Treiber- Diskette benötigt, diese können Sie über die mitgelieferte CD-ROM erstellen. Hierzu booten Sie von der Treiber-CD und folgen den Bildschirmanweisungen. Sie benötigen eine 3,5"-Diskette, diese sollte keine Daten enthalten, da sie während des Kopiervor- gangs formatiert wird. -
Seite 32: Neuinstallation Ab Windows Vista
- 32 - Installation Neuinstallation ab Windows Vista Für die Neuinstallation von Windows Vista, Windows 7, 8.x, 10 und Server 2008, 2012, 2016, 2019 sowie für deren Nachfolgeversionen wird keine Treiberdiskette mehr benötigt, stattdessen kann die Installation von zusätzlichen Treibern direkt von der mitgelieferten CD erfolgen. -
Seite 33: Installation In Einem Bestehenden System
Verarbeitung der Installations-Skripte der verschiedenen Windows-Versionen. Klicken Sie anschließend auf „OK“ und bestätigen Sie die Sicherheitsabfragen, die Software für den Dawicontrol RAID Controller wird nun installiert. Sie müssen den Vorgang jetzt noch mit „Fertig stellen“ abschließen, ggf. müssen Sie daraufhin Ihr System neu starten. - Seite 34 Sie dazu den jeweiligen Anweisungen des Betriebssystems auf dem Bildschirm. Hinweis: Möchten Sie Ihr bisheriges Boot-Laufwerk mit dem Windows System von einem anderen Controller an den Dawicontrol RAID Controller anschließen, müssen Sie erst die Treiber-Software installieren, bevor Sie das Laufwerk umstecken!
-
Seite 35: Installierten Treiber Aktualisieren
Die Treibersoftware wird ständig verbessert und zum Download bereitgestellt. Die jeweils aktuelle Version erhalten Sie unter "Support / Downloads / SATA/IDE RAID" auf unserer Internetseite "www.dawicontrol.com". Laden Sie von dort das dem Controller entsprechende Treiberpaket, entpacken Sie es in ein geeignetes Verzeichnis und gehen Sie dann wie folgt vor: Wählen Sie im Gerätemanager den Controller aus und wählen Sie dort "Treiber... -
Seite 36: Die Benutzeroberfläche "Raid Monitor
- 36 - Software Die Benutzeroberfläche "RAID Monitor" Die grafische Benutzeroberfläche RAID Monitor ermöglicht Ihnen eine mehrstufig konfigurierbare Überwachung der eingerichteten RAID-Sets im laufenden Betrieb, und zwar sowohl auf dem lokalen Computer als auch im Netzwerk, sowie durch die E-Mail Benachrichtigungsfunktion auch über das Internet. Der RAID Monitor besteht aus zwei Komponenten: dem eigentlichen Anwendungspro- gramm mit der Benutzeroberfläche (GUI) und einem zusätzlichen Dienstprogramm, welches die Datenkommunikation zwischen Treiber und GUI bewirkt sowie den E-Mail... -
Seite 37: Programmstart
- 37 - Programmstart Nach erfolgter Installation wird der RAID Monitor über den Startmenü Eintrag "Start/ Programme/Dawicontrol/RAID Monitor" aufgerufen. Im folgenden Fenster müssen Sie zunächst durch Eingabe vom Hostnamen und Passwort eine Verbindung zum Dienstprogramm herstellen. Der vorgegebene Standardeintrag ist bei "Host" ein Punkt (steht für "localhost") und beim Passwort "admin", diese Werte sind gegebenenfalls durch andere zu ersetzen,... -
Seite 38: Konfiguration
Fortschrittsbalken angezeigt. Die jeweils aktuellste BIOS-Version erhalten Sie unter "Support / Downloads / SATA/IDE RAID" auf unserer Internetseite "www.dawicontrol.com". Laden Sie von dort das Ihrem Controller entsprechende Treiberpaket. Die BIOS Datei „BIOSxxx.BIN“ (xxx = Controllertyp) befindet sich in dem Verzeichnis "\BIOS". - Seite 39 Software - 39 - Einstellungen: Popup Aktivierung und Konfiguration der Popup-Benachrichti- gungen: Hier stellen Sie individuell ein, ob und welche Meldungen Sie erhalten möchten. E-Mail Aktivierung und Konfiguration der E-Mail Benachrichti- gungen. Einzustellen sind hier: Empfängeradresse, Ab- sendername (frei wählbar), Benutzername und Passwort des Absender E-Mailkontos, Name des Postausgangs- servers (z.B.
-
Seite 40: Email Konfiguration
- 40 - Software E-Mail Konfiguration Mit dieser Funktion können Sie Benachrichtigungen über unterschiedliche Ereignisse an beliebige E-Mailadressen veranlassen, mehrere E-Mailadressen müssen mit Semi- kolon getrennt eingegeben werden. Bitte beachten Sie, dass die E-Mails dabei jeweils vom Dienstprogramm versandt werden, also gegebenenfalls vom Remote System. Die Konfiguration ist ähnlich der eines E-Mailprogramms. - Seite 41 Software - 41 - Bei verschlüsselter Übertragung wie z.B. SSL (Secure Sockets Layer) oder dessen Nachfolger TLS (Transport Layer Security) können Sie durch Drücken des "Erweitert..." Buttons ein zusätzliches Fenster zur Konfiguration des E-Mail Protokolls aufrufen: Die verschlüsselte Übertragung wird ab Windows XP bzw. Server 2003 (oder höher) unterstützt.
-
Seite 42: Anhang

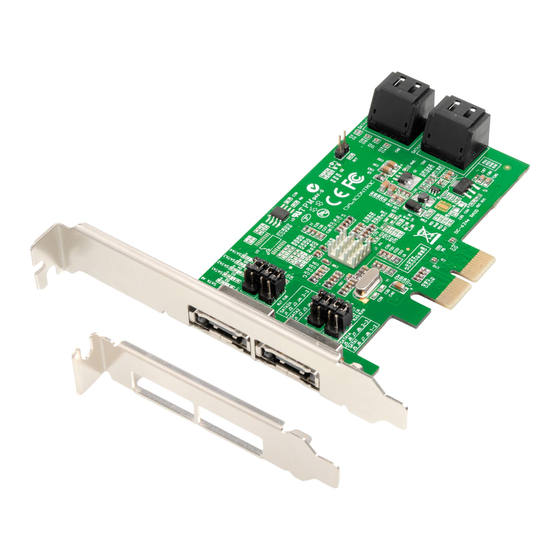

- 42 - Hardware Anhang Beschreibung der Controller 5.1.1 DC-624e RAID Jumper LED LED Anschluss Hier kann eine LED zur Anzeige der Laufwerksaktivität angeschlossen werden. Die LED zeigt die Aktivität von allen angeschlossenen Laufwerken an. Jumper J1 – J4 eSATA2 Anschluß... -
Seite 43: Dc-622E Raid
Hardware - 43 - 5.1.2 DC-622e RAID Jumper J1 LED Anschluss Hier kann eine LED zur Anzeige der Laufwerksaktivität angeschlossen werden. Die LED zeigt die Aktivität von allen angeschlossenen Laufwerken an. Jumper J2 – J5 eSATA0 Anschluß Achtung: Alle vier Jumper müssen zur Jumper in Position 1-2 SATA Anschluß... -
Seite 44: Dc-610E Raid
- 44 - Hardware 5.1.3 DC-610e RAID Jumper J1 LED Anschluss Hier kann eine LED zur Anzeige der Laufwerksaktivität angeschlossen werden. Die LED zeigt die Aktivität von allen angeschlossenen Laufwerken an. Jumper J5 – J8 eSATA Anschluß Achtung: Alle vier Jumper müssen zur Jumper in Position 1-2 SATA Anschluß... -
Seite 45: Dc-600E Raid
Hardware - 45 - 5.1.4 DC-600e RAID Jumper LED1 LED Anschluss Hier kann eine LED zur Anzeige der Laufwerksaktivität angeschlossen werden. Die LED zeigt die Aktivität von allen angeschlossenen Laufwerken an. -
Seite 46: Dc-324E Raid
- 46 - Hardware 5.1.5 DC-324e RAID Jumper J1 Sammel LED-Betrieb: Die LED an der Position 0 zeigt die Aktivität von allen angeschlossenen Laufwerken aller vier Ports an. Einzel LED-Betrieb: Zusätzlich können an den Positionen 1,2 und 3 weitere LEDs zur Anzeige der jeweils an den Ports 1,2 und 3 an- geschlossen Laufwerke verwendet werden. -
Seite 47: Dc-310E Raid
Non-RAID-Treiber kein Jumper aufgesteckt ausgeschaltet betrieben werden kann. Zur Verwendung der Dawicontrol Standard Treiber lassen Sie das BIOS eingeschaltet und deaktivieren dieses lediglich entsprechend Kapitel 2.4.7 Controller Settings. Jumper J3 J4 LED Anschluss Hier kann für jeden Port eine LED zur Anzeige der Laufwerksaktivität angeschlossen werden. -
Seite 48: Dc-300E Raid
Non-RAID-Treiber kein Jumper aufgesteckt ausgeschaltet betrieben werden kann. Zur Verwendung der Dawicontrol Standard Treiber lassen Sie das BIOS eingeschaltet und deaktivieren dieses lediglich entsprechend Kapitel 2.4.7 Controller Settings. Jumper J3 J4 LED Anschluss Hier kann für jeden Port eine LED zur Anzeige der... -
Seite 49: Dc-4320 Raid
Non-RAID-Treiber ein Jumper aufgesteckt ausgeschaltet betrieben werden kann. Zur Verwendung der Dawicontrol Standard Treiber lassen Sie das BIOS eingeschaltet und deaktivieren dieses lediglich entsprechend Kapitel 2.4.7 Controller Settings. Jumper J19 Einzel LED-Betrieb: Sind alle Jumper vom Steckfeld J19 abgezogen, kann man an die vier nebeneinander liegenden Anschlüsse für... -
Seite 50: Dc-4300 Raid
Non-RAID-Treiber kein Jumper aufgesteckt ausgeschaltet betrieben werden kann. Zur Verwendung der Dawicontrol Standard Treiber lassen Sie das BIOS eingeschaltet und deaktivieren dieses lediglich entsprechend Kapitel 2.4.7 Controller Settings. Jumper J6 Einzel LED-Betrieb: Sind alle Jumper vom Steckfeld J6 abgezogen, kann man an die vier nebeneinander liegenden Anschlüsse für... -
Seite 51: Dc-3410 Raid
Non-RAID-Treiber kein Jumper aufgesteckt ausgeschaltet betrieben werden kann. Zur Verwendung der Dawicontrol Standard Treiber lassen Sie das BIOS eingeschaltet und deaktivieren dieses lediglich entsprechend Kapitel 2.4.7 Controller Settings. Jumper „J19“ Einzel LED-Betrieb: Sind alle Jumper vom Steckfeld J19 abgezogen, kann man an die vier nebeneinander liegenden Anschlüsse für... -
Seite 52: Dc-154 Raid
Non-RAID-Treiber kein Jumper aufgesteckt ausgeschaltet betrieben werden kann. Zur Verwendung der Dawicontrol Standard Treiber lassen Sie das BIOS eingeschaltet und deaktivieren dieses lediglich entsprechend Kapitel 2.4.7 Controller Settings. Externe SATA Anschlüsse J3B und J4B Die externen Anschlüsse J3B und J4B dürfen nicht gleichzeitig mit den zugehörigen internen Anschlüssen J3 und J4 verwendet werden, sondern können nur alternativ benutzt werden. -
Seite 53: Dc-150 Raid
Non-RAID-Treiber kein Jumper aufgesteckt ausgeschaltet betrieben werden kann. Zur Verwendung der Dawicontrol Standart Treiber lassen Sie das BIOS eingeschaltet und deaktivieren dieses lediglich entsprechend Kapitel 2.4.7 Controller Settings. Jumper J5 – J8 kein Jumper: der externe Anschluss (J1B) ist ausgeschaltet, der interne Anschluss (J1) aktiviert. -
Seite 54: Dc-133 Raid
- 54 - Hardware 5.1.13 DC-133 RAID Anschluss von UDMA Laufwerken Sie können bis zu 2 IDE-Laufwerke an jeden der beiden IDE-Kanäle anschließen. Der Secondary IDE Port (IDE2) kann wahlweise auch extern benutzt werden. Da die beiden Secondary IDE-Ports parallel geschaltet sind, dürfen der externe und der interne IDE Port nicht gleichzeitig belegt werden. -
Seite 55: Raid Problemlösungen
Anhang - 55 - RAID Problemlösungen Sollten sich Probleme mit dem RAID Controller ergeben, so überprüfen Sie bitte die folgende Punkte, bevor Sie unsere Hotline oder Ihren Fachhändler kontaktieren: Ist der RAID Controller ordnungsgemäß eingebaut ? Sind die Verbindungen zwischen Controller und Laufwerken in Ordnung ? Haben die verwendeten SATA-Kabel die entsprechende Spezifikation ? Ist an jedes Laufwerk ein Stromversorgungskabel angeschlossen ? Ist im Gerätemanager der zugehörige Treiber richtig installiert ? - Seite 56 - 56 - Anhang Zur manuellen Installation rufen Sie nach dem Anschließen des Laufwerks das Controller-BIOS auf. Wählen Sie von dort „F3 Repair“ sowie das betroffene RAID-Set aus. Fügen Sie nun entsprechend der Beschreibung in Kapitel 2.4.5 das neue Laufwerk durch die Funktion „Add / Replace Drive“ dem RAID-Set hinzu.
-
Seite 57: Häufig Gestellte Fragen (Faqs)
RAID 0, RAID 10 oder RAID 5-Set gehen dabei alle vorhandenen Daten verloren! Frage: Wird der TRIM-Befehl unterstützt? Antwort: Ja, ab Windows 8 / Server 2012 unterstützen alle Dawicontrol RAID- Controller den TRIM-Befehl, sowohl für Einzellaufwerke als auch für RAID Laufwerke. - Seite 58 UEFI und "Legacy" Bootmodus zu entscheiden. Ansonsten ist in den Boot Einstellungen der "Legacy" Bootmodus auszuwählen. Frage: Wie kann bei einem Dawicontrol RAID Controller das BIOS ausgeschaltet werden? Antwort: Rufen Sie vom Controller BIOS Setup aus durch die Taste "F10" das "Controller Settings"...
- Seite 59 Notizen - 59 -...
- Seite 60 - 60 - Notizen...
