8.2.1 Austausch von Bremse und Rotor
Alle Arbeiten dürfen nur qualifizierte technische Fachkräften an einer stehenden Maschine durchführen, die gegen Wiedereinschal-
ten gesichert ist. Dies gilt auch für Zusatzstromkreise.
1
10
9
8
7
1
Rotorbreite, mindestens 5,5 mm
2
Luftspalt, maximal 0,45 mm
3
Befestigungsschrauben
4
Ankerblech
5
Magnet
6
Federn

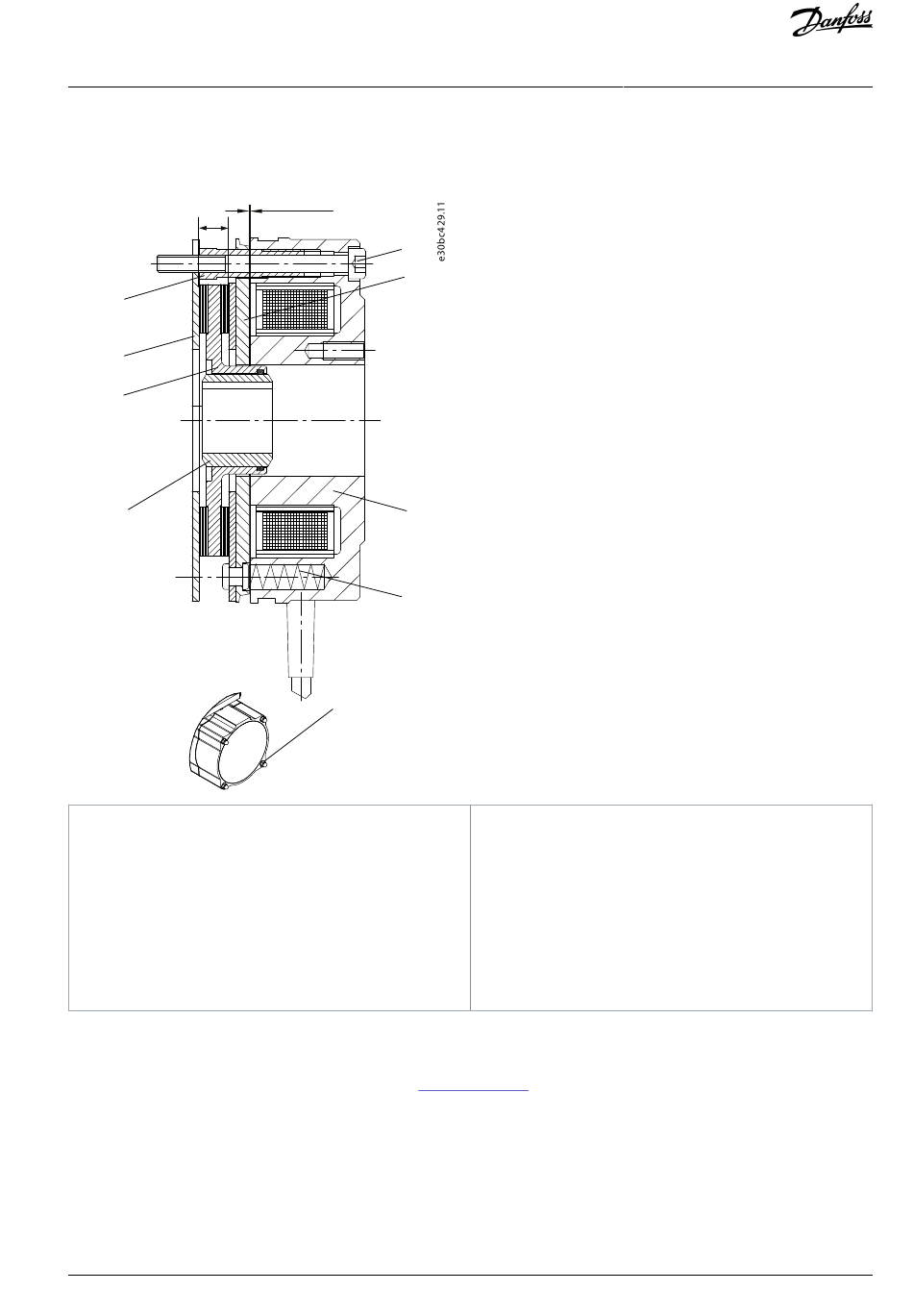

Abbildung 11: Bremse und Rotor
Vorgehensweise
1.
Trennen Sie die Bremse vom Gleichrichter (siehe
2.
Lösen Sie die Bremse vollständig, indem Sie die Muttern [11] des Bremsdeckels gegen den Uhrzeigersinn aufdrehen.
3.
Lösen Sie die Befestigungsschrauben [3] durch Drehen gegen den Uhrzeigersinn vollständig.
4.
Nehmen Sie die installierte Bremse und den installierten Rotor von der Rotornabe [7] ab.
5.
Bringen Sie die neue Bremse und den neuen Rotor an der Rotornabe [7] an.
6.
Ziehen Sie die Befestigungsschrauben [3] an.
7.
Prüfen Sie die Dichtung des Bremsdeckels und tauschen Sie sie aus, wenn Schäden festgestellt werden.
Danfoss A/S © 2020.12
2
3
4
5
6
11
7
8
9
10
11
9.7.2.3
Anschlüsse).
Wartung, Außerbetriebnahme und
Nabe für Rotor
Rotor
Reibscheibe
Hohlschrauben
Bremsabdeckung, Kunststoffscheiben und Muttern
AQ347551551757de-000101 / 130R0239 | 25
Entsorgung
