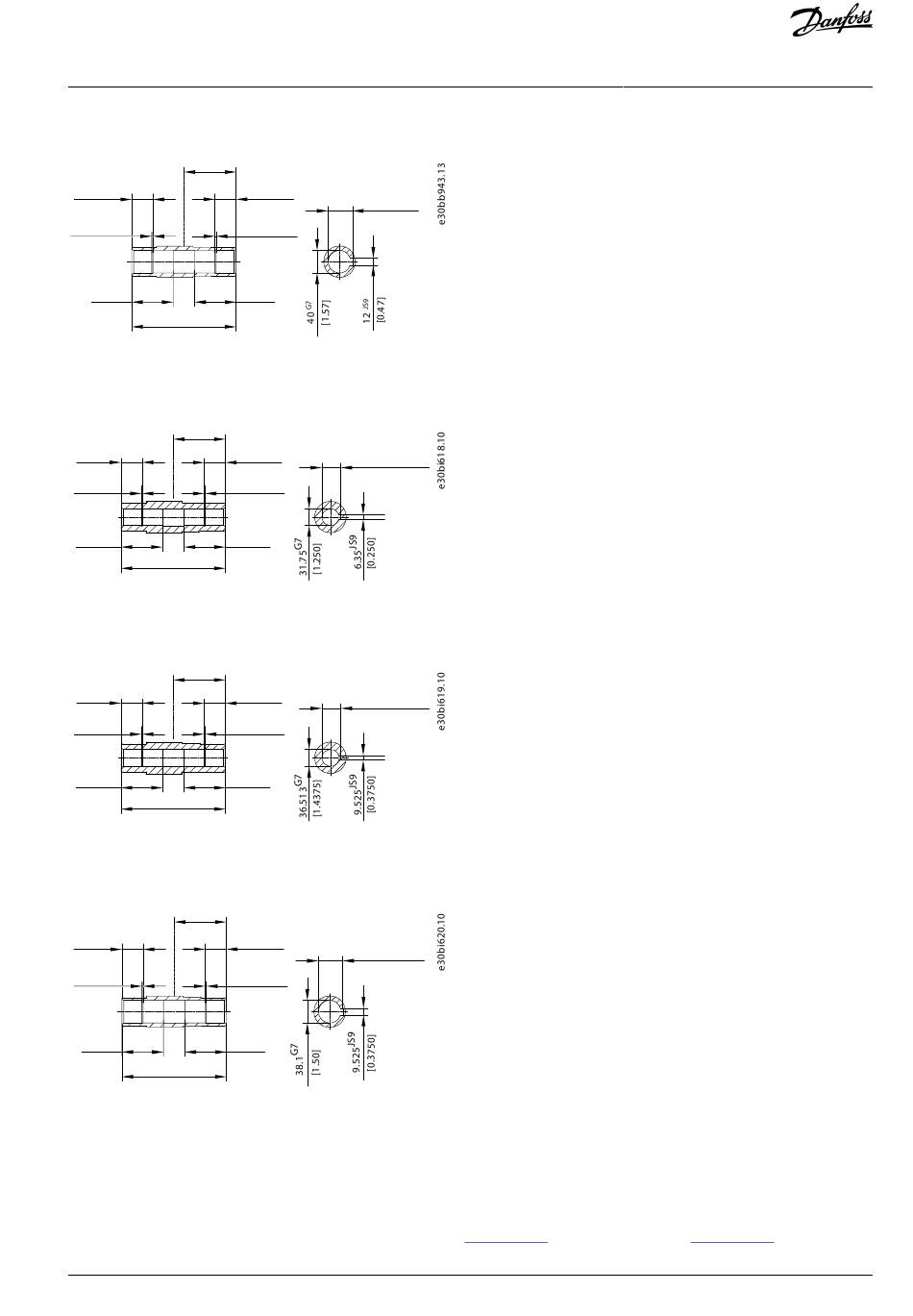

9.6.5.3 40-mm-Welle

92.5
[3.64]
37.5
[1.48]
1.85 H13
[0.07]
73.5
[2.89]
185
[7.28]
Abbildung 25: Stahl-/Edelstahl-Welle, 40 mm

9.6.5.4 I1-Welle

92.5
[3.64]
37.5
[1.48]
1.3 H13
[0.05]
73.5 73.5
[2.89] [2.89]
185
[7.28]
Abbildung 26: Stahl/Edelstahl-I1-Welle

9.6.5.5 I2-Welle

92.5
[3.64]
37.5
[1.48]
1.3 H13
[0.05]
73.5 73.5
[2.89] [2.89]
185
[7.28]
Abbildung 27: Stahl/Edelstahl-I2-Welle

9.6.5.6 I3-Welle

92.5
[3.64]
37.5
[1.48]
1.422 H13
1.85 H13
[0.07] [0.0560]
73.5 73.5
[2.89] [2.89]
185
[7.28]
Abbildung 28: Stahl/Edelstahl-I1-Welle

9.7 Optionen

9.7.1 Drehmomentstützen-Set
Bestellnummer: 178H5006
Das Drehmomentstützenset besteht aus der Drehmomentstütze
Danfoss A/S © 2020.12
37.5
43.2 +0.2
[1.48]
[1.70 +0.0078 ]
1.85 H13
[0.07]
73.5
[2.89]
37.5 34.72 +0.2
[1.48]
[1.3669 +0.0078 ]
1.422 H13
[0.0560]
37.5 40.77 +0.2
[1.48]
[1.6051 +0.0078 ]
1.422 H13
[0.0560]
37.5
42.393 +0.2
[1.48]
[1.669 +0.0078 ]
Abbildung 29) und dem Montageset
AQ347551551757de-000101 / 130R0239 | 35
Spezifikationen
Abbildung 30.
