VLT® OneGearDrive®
Bedienungsanleitung
Ein Beispiel für den Anschluss der VLT® OneGearDrive® mechanischen Bremse an den Umrichter finden Sie unter
L1 L2 L3
Frequency converter
U V W
U
V
W
B1
B2
OneGearDrive with brake option

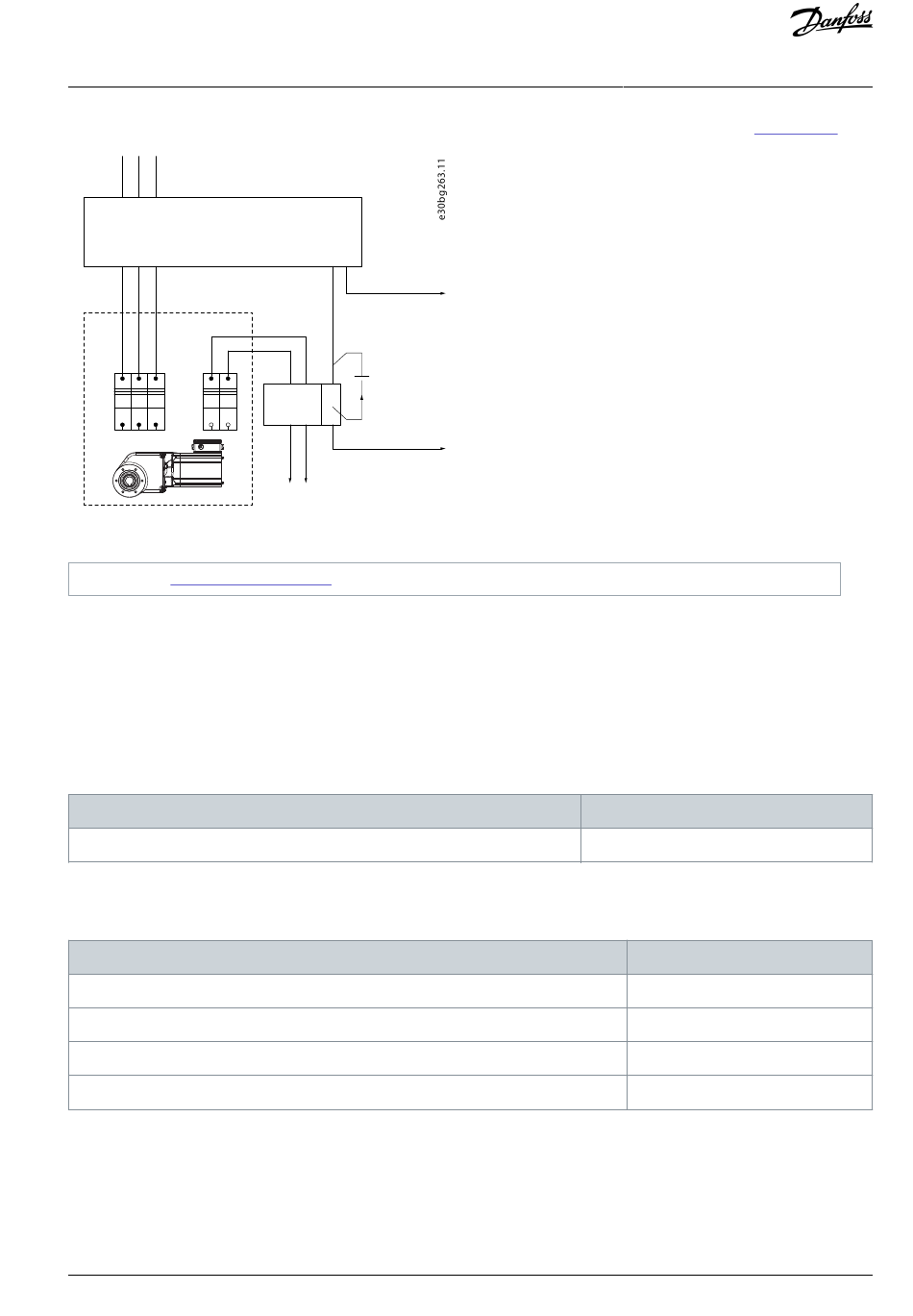

Abbildung 33: Beispiel für den Anschluss der mechanischen Bremse an den Umrichter
*
Siehe
9.7.2 Mechanische
Der Anschluss und die Verwendung der mechanischen Bremse wurden mit dem VLT® AutomationDrive FC 302 und dem VLT® De-
central Drive FCD 302 getestet und freigegeben. Bei einem anderen Wechselrichter ist ggf. ein anderer Anschluss erforderlich. Wei-
tere Informationen erhalten Sie vom Danfoss-Service. Informationen zur Parametereinstellung und Programmierung beim Einsatz
des VLT® AutomationDrive FC 302 oder des VLT® Decentral Drive FCD 302 entnehmen Sie der jeweiligen Bedienungsanleitung.
9.8 Zubehör
9.8.1 Zubehör für VLT® OneGearDrive® Standard
Tabelle 21: Zubehör für VLT® OneGearDrive® Standard
Zubehör
Drehmomentstütze, Edelstahl
9.8.2 Zubehör für VLT® OneGearDrive® Hygienic
Tabelle 22: Zubehör für VLT® OneGearDrive® Hygienic
Zubehör
Motoranschluss ohne Kabel
Motoranschluss mit 5 m langem Kabel
Motoranschluss mit 10 m langem Kabel
Drehmomentstütze, Edelstahl
Danfoss A/S © 2020.12
Output
relay
02
01
Command circuit
Output
A1
Freewheeling
contactor
diode
input
A2
Brake supply voltage*
Bremse.
Abbildung
Bestellnummer
178H5006
Bestellnummer
178H1613
178H1630
178H1631
178H5006
AQ347551551757de-000101 / 130R0239 | 39
Spezifikationen
33.
