VLT® OneGearDrive®
Bedienungsanleitung
-
Die genannten Abmessungen können von Ihren Bedingungen abweichen. Daher müssen Sie sie ggf. anpassen.
-
Verwenden Sie zur Montage des VLT® OneGearDrive® auf der Welle Schmierfett. Beispielsweise CASTROL Obeen Paste NH1,
ARAL Noco Fluid oder ein ähnliches Produkt. Verwenden Sie stets einen Edelstahlpassfeder mit dem VLT® OneGearDrive®
und der Option mit Edelstahl-Hohlwellen.

4.11 Drehmomentbegrenzung

Das VLT® OneGearDrive® erfordert eine geeignete Drehmomentstütze, um Reaktionsmoment entgegenzuwirken. Eine Drehmo-
mentstütze mit Montageset ist optional erhältlich (siehe
stütze keine übermäßigen Zwangskräfte entwickelt, zum Beispiel aufgrund einer Unwucht der Antriebswelle. Übermäßiges Getrie-
bespiel kann zu überhöhten Stoßmomenten bei Schalt- und Reversierungsvorgängen führen.

4.12 Endmontage

1

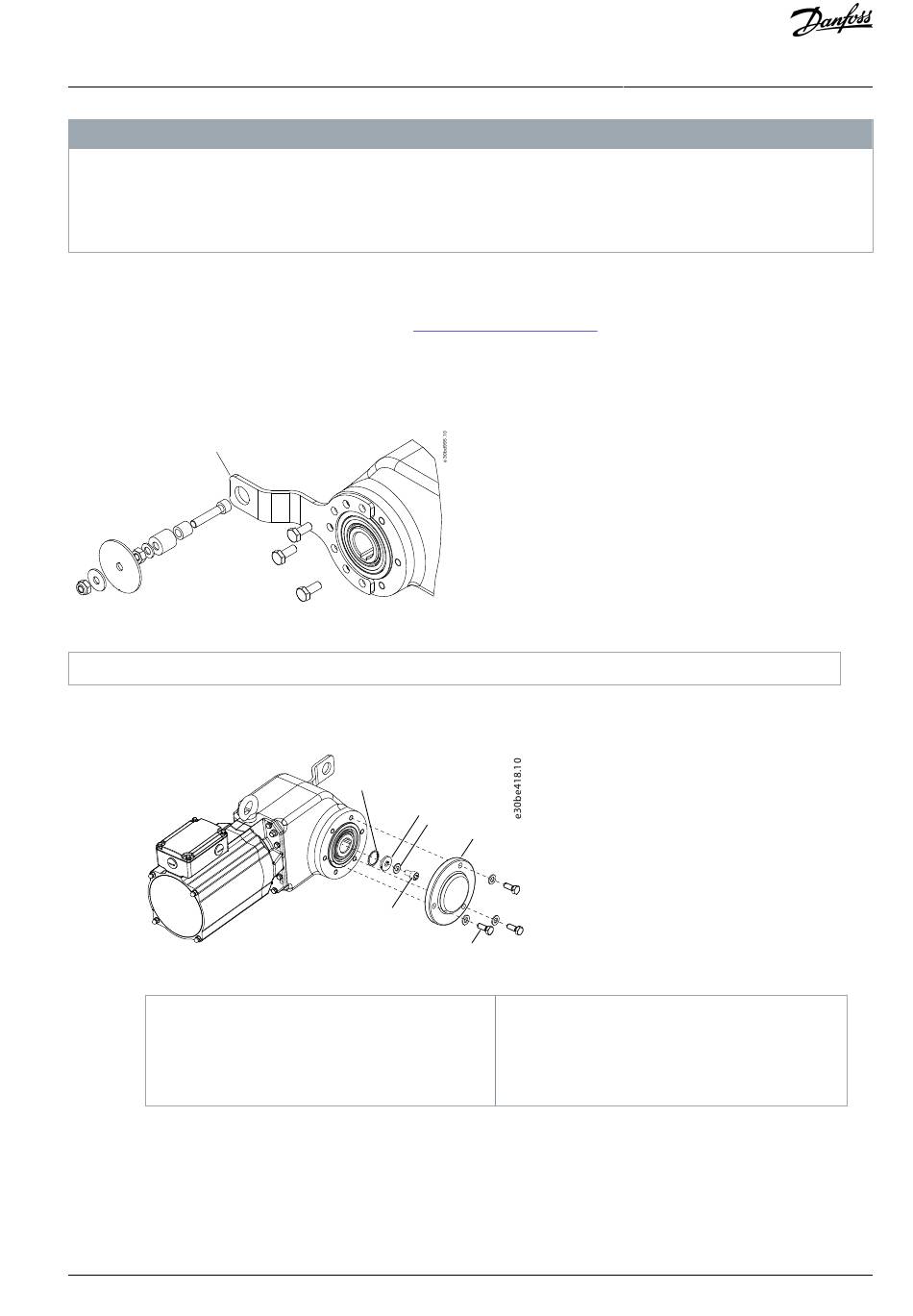

Abbildung 4: Endmontage
1 Drehmomentstütze (optional)
Vorgehensweise
1. Montieren Sie den VLT® OneGearDrive® mit das Montagekit an der Welle.
-
Abbildung 5: Montage der Befestigungsmöglichkeit und der Hohlwellenabdeckung
1 Sicherungsring
2 Scheibe
3 Sicherungsscheibe, DIN 7980
2.
Montieren Sie die Hohlwellenabdeckung [3] mithilfe von 3 Wellenabdeckungsschrauben [4] auf dem VLT® OneGearDrive®.
- Ziehen Sie die Schraube von Hand fest.
- Das Anzugsmoment beträgt 4,5 Nm (39,8 in-lb).
Danfoss A/S © 2020.12
H I N W E I S
9.7.1 Drehmomentstützen-Set). Stellen Sie sicher, dass die Drehmoment-
1
2
3
4
6
5
4
5
6
Mechanische Installation
Wellenabdeckung
Schrauben der Wellenabdeckung
Schraube (nicht enthalten)
AQ347551551757de-000101 / 130R0239 | 15
