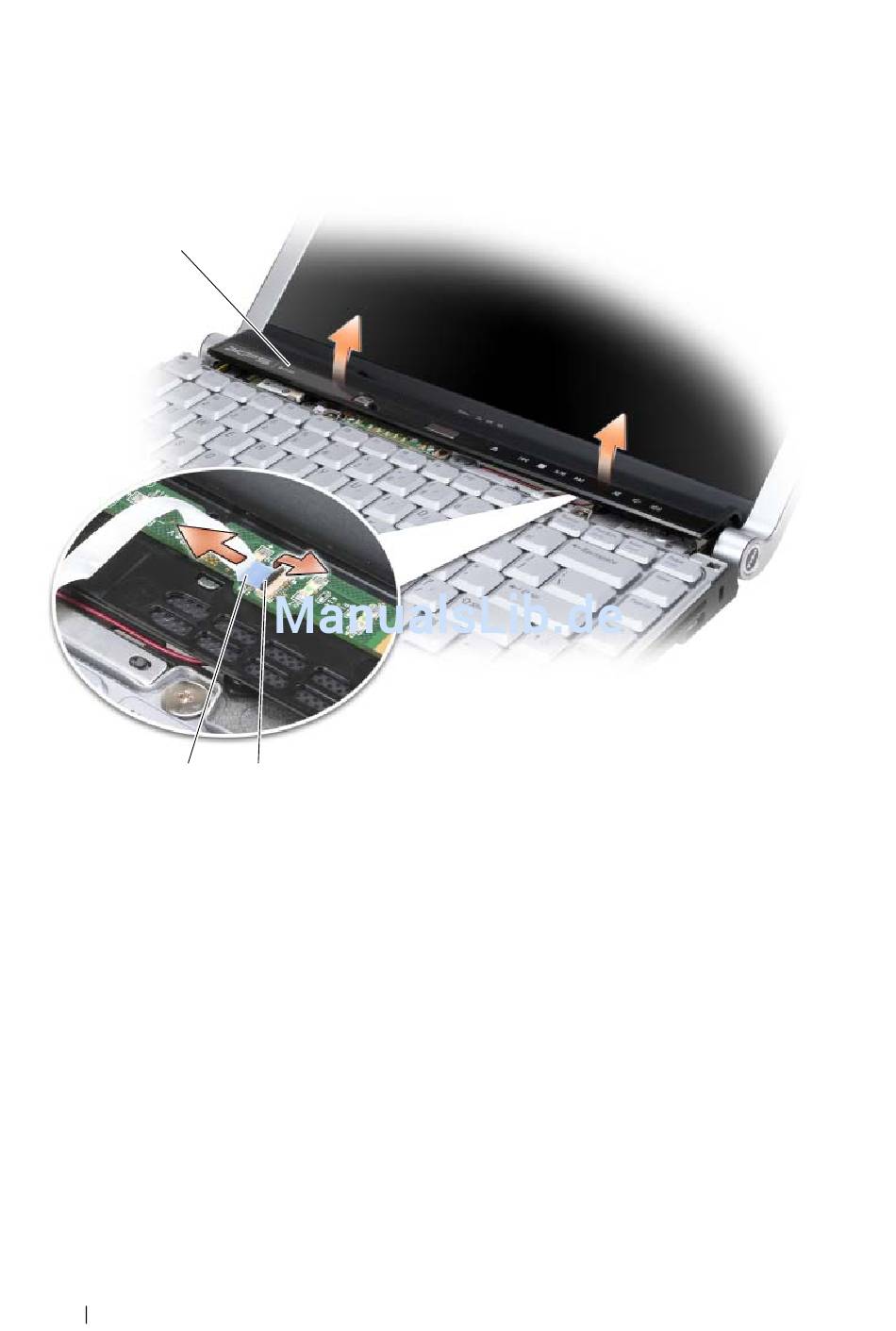

5 Heben Sie die zentrale Steuerungsleiste an und entfernen Sie das Kabel,
das die Abdeckung mit der Systemplatine verbindet.
1
1 Zentrale
Steuerungsleiste
Anbringen der Scharnierabdeckungen und der zentralen
Steuerungsleiste
1 Verbinden Sie das Kabel der zentralen Steuerungsleiste mit der Systemplatine
und setzen Sie die zentrale Steuerungsleiste in ihre vorgesehene Position ein.
2 Bringen Sie die Scharnierabdeckungen wieder an.
3 Drehen Sie den Computer mit der Unterseite nach oben und bringen Sie
die beiden M2 x 3-mm-Schrauben an, welche die zentrale Steuerungsleiste
am Computersockel befestigen.
146
Hinzufügen und Austauschen von Teilen
2 3
2 Kabel der zentralen
Steuerungsleiste
3 Sicherungshebel
