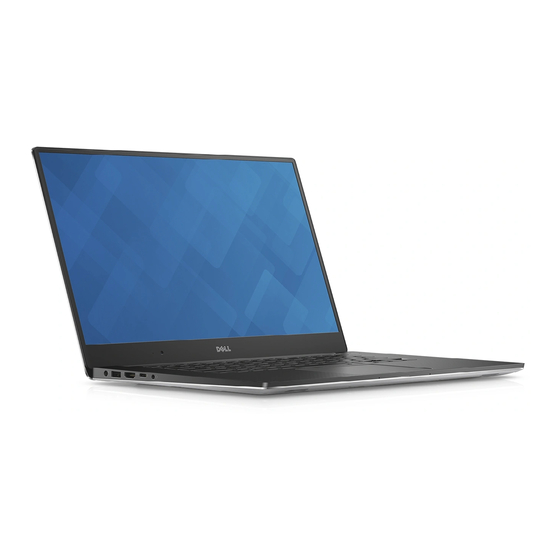

Dell XPS 15 Benutzerhandbuch
Computermodell: xps 9530
muster-modellnummer: p31f
muster-typnummer: p31f001
Vorschau ausblenden
Andere Handbücher für XPS 15:
- Servicehandbuch (125 Seiten) ,
- Benutzerhandbuch (72 Seiten) ,
- Einrichtung und technische daten (23 Seiten)
Verwandte Anleitungen für Dell XPS 15
Inhaltszusammenfassung für Dell XPS 15
- Seite 1 XPS 15 Benutzerhandbuch Computermodell: XPS 9530 Muster-Modellnummer: P31F Muster-Typnummer: P31F001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
WARNUNG: Durch eine WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. ____________________ © 2013 Dell Inc. In diesem Text verwendete Marken: Dell™, das DELL Logo und XPS™ sind Marken von Dell Inc. 2013 - 10 Rev. A00... -
Seite 3: Inhaltsverzeichnis
Inhalt Vor der Arbeit an Komponenten im Innern des Computers ......Vorbereitung . - Seite 4 Einbauen der NFC-Karte ....Vorgehensweise ......Abschließende Arbeitsschritte .
- Seite 5 Einbauen der mSATA-Karte ....Vorgehensweise ......Abschließende Arbeitsschritte .
- Seite 6 Austauschen der Speichermodule ... . Vorgehensweise ......Abschließende Arbeitsschritte .
-
Seite 7: Vor Der Arbeit An Komponenten Im Innern Des Computers
Vor der Arbeit an Komponenten im Innern des Computers Vorbereitung VORSICHTSHINWEIS: Um Datenverlust zu vermeiden, speichern und schließen Sie alle geöffneten Dateien, und beenden Sie alle aktiven Programme vor dem Abschalten des Computers. Speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle geöffneten Programme. -
Seite 8: Sicherheitshinweise
Lieferumfang des Computers enthaltenen Sicherheitshinweise. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. WARNUNG: Trennen Sie den Computer vom Netz, bevor Sie die Computerabdeckung oder Verkleidungselemente entfernen. Bringen Sie nach Abschluss der Arbeiten innerhalb des Computers wieder alle Abdeckungen, Verkleidungselemente und Schrauben an, bevor Sie das Gerät erneut an das... -
Seite 9: Nach Abschluss Der Arbeiten Im Inneren Des Computers
Nach Abschluss der Arbeiten im Inneren des Computers VORSICHTSHINWEIS: Inneren des Computers vergessene oder lose Schrauben können den Computer erheblich beschädigen. Bringen Sie alle Schrauben wieder an, und stellen Sie sicher, dass sich im Inneren des Computers keine losen Schrauben mehr befinden. Schließen Sie alle Kabel, Peripheriegeräte und andere Teile an, die Sie vor den Arbeiten am Computer entfernt haben. -
Seite 10: Entfernen Der Bodenabdeckungsbaugruppe
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Schließen Sie den Bildschirm und drehen Sie den Computer um. - Seite 11 Entfernen Sie die Schrauben, mit denen die Bodenabdeckungsbaugruppe an der Handballenstützen-Baugruppe befestigt ist. schrauben (12) Hebeln Sie mithilfe eines Kunststoffstifts die Bodenabdeckungsbaugruppe aus der Handballenstützen-Baugruppe. kunststoffstift unterseitenabdeckungs-Baugruppe handballenstützen-Baugruppe Entfernen der Bodenabdeckungsbaugruppe...
-
Seite 12: Anbringen Der Bodenabdeckungsbaugruppe
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Setzen Sie die Bodenabdeckungsbaugruppe wieder auf der Handballenstützen-Baugruppe und lassen Sie sie einrasten. -
Seite 13: Entfernen Des Systememblems
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckungsbaugruppe. Siehe „Entfernen der Bodenabdeckungsbaugruppe“... - Seite 14 Lösen Sie die Lasche am Systememblem aus der Aufnahme in der Bodenabdeckungsbaugruppe. Heben Sie das Systememblem aus der Unterseitenabdeckungs-Baugruppe heraus. systememblem Entfernen des Systememblems...
-
Seite 15: Austauschen Des Systememblems
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Schieben Sie die Laschen am Systememblem in die Aufnahme an der Bodenabdeckungsbaugruppe und lassen Sie das Emblem einrasten. -
Seite 16: Entfernen Des Akkus
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckungsbaugruppe. Siehe „Entfernen der Bodenabdeckungsbaugruppe“ auf Seite 10. -
Seite 17: Wiedereinsetzen Des Akkus
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen des Akkus an den Schraubenbohrungen der Handballenstützen-Baugruppe aus. -
Seite 18: Entfernen Der Nfc-Karte
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckungsbaugruppe. Siehe „Entfernen der Bodenabdeckungsbaugruppe“... -
Seite 19: Einbauen Der Nfc-Karte
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Verwenden Sie die Führungsstifte an der Handballenstützen-Baugruppe, um die NFC-Karte an der Handballenstützen-Baugruppe auszurichten. -
Seite 20: Entfernen Des Festplattenlaufwerks
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. VORSICHTSHINWEIS: Um Datenverlust zu vermeiden, entfernen Sie die Festplatte nicht, während der Computer eingeschaltet ist oder sich im Energiesparmodus befindet. -
Seite 21: Vorgehensweise
Vorgehensweise Entfernen Sie die Schrauben, mit denen die Festplattenbaugruppe an der Handballenstützen-Baugruppe befestigt ist. Verwenden Sie die Zuglaschen, um das Festplattenkabel von der Systemplatine zu trennen. festplattenlaufwerkkabel zuglasche schrauben (4) Entfernen des Festplattenlaufwerks... - Seite 22 Heben Sie die Festplattenbaugruppe von der Handballenstützen-Baugruppe ab. Trennen Sie den Interposer von der Festplattenbaugruppe. Entfernen Sie die Schrauben, mit denen die Festplattenlaufwerkhalterung an der Festplatte befestigt ist. Heben Sie die Festplatte von der Festplattenlaufwerkhalterung ab. festplattenlaufwerk interposer schrauben (4) festplattenlaufwerkhalterung Entfernen des Festplattenlaufwerks...
-
Seite 23: Austauschen Der Festplatte
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. VORSICHTSHINWEIS: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Laufwerk mit Vorsicht. -
Seite 24: Entfernen Der Lautsprecher
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckungsbaugruppe. Siehe „Entfernen der Bodenabdeckungsbaugruppe“ auf Seite 10. -
Seite 25: Anbringen Der Lautsprecher
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Setzen Sie mithilfe der Führungsstifte an der Handballenstützen-Baugruppe die Lautsprecher auf die Handballenstützen-Baugruppe. -
Seite 26: Entfernen Der Wireless-Karte
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckungsbaugruppe. Siehe „Entfernen der Bodenabdeckungsbaugruppe“ auf Seite 10. -
Seite 27: Wiedereinsetzen Der Wireless-Karte
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise VORSICHTSHINWEIS: Um eine Beschädigung der Wireless-Karte zu vermeiden, legen Sie keine Kabel darunter. -
Seite 28: Entfernen Der Knopfzellenbatterie
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. VORSICHTSHINWEIS: Durch das Entfernen der Knopfzellenbatterie wird BIOS auf die Standardeinstellungen zurückgesetzt. Daher sollten Sie vor dem Entfernen der Knopfzellenbatterie die BIOS-Einstellungen notieren. -
Seite 29: Austauschen Der Knopfzellenbatterie
Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. WARNUNG: Bei unsachgemäßem Einbau kann der Akku explodieren. Ersetzen Sie den Akku nur mit typgleichen oder äquivalenten Modellen. Leere Akkus sind den Herstelleranweisungen entsprechend zu entsorgen. -
Seite 30: Entfernen Der Msata-Karte
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckungsbaugruppe. Siehe „Entfernen der Bodenabdeckungsbaugruppe“ auf Seite 10. - Seite 31 Entfernen Sie die Schraube, mit der die mSATA-Karte an der Handballenstützen- Baugruppe befestigt ist. Schieben und entfernen Sie die mSATA-Karte aus der Systemplatine. mSATA-Karte schraube Entfernen der mSATA-Karte...
-
Seite 32: Einbauen Der Msata-Karte
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Kerbe der mSATA-Karte an der Halterung auf dem mSATA- Kartenanschluss aus. -
Seite 33: Entfernen Der Lüfter
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckungsbaugruppe. Siehe „Entfernen der Bodenabdeckungsbaugruppe“ auf Seite 10. -
Seite 34: Einbauen Der Lüfter
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Schließen Sie die Lüfterkabel an die Systemplatine an. Schließen Sie das Kamerakabel an der E/A-Platine an. -
Seite 35: Entfernen Der Kühlbaugruppe
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckungsbaugruppe. Siehe „Entfernen der Bodenabdeckungsbaugruppe“ auf Seite 10. -
Seite 36: Wiedereinbauen Der Kühlbaugruppe
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen auf der Kühlbaugruppe an den Schraubenbohrungen der Systemplatine aus. -
Seite 37: Entfernen Des Netzadapteranschlusses
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckungsbaugruppe. Siehe „Entfernen der Bodenabdeckungsbaugruppe“ auf Seite 10. -
Seite 38: Wiedereinbauen Des Netzadapteranschlusses
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrung des Netzadapteranschlusses an der Schraubenbohrung der Handballenstützen-Baugruppe aus. -
Seite 39: Entfernen Der E/A-Platine
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckungsbaugruppe. Siehe „Entfernen der Bodenabdeckungsbaugruppe“... - Seite 40 Trennen Sie das Lüfterkabel, das Knopfzellenbatteriekabel und das Kamerakabel von der E/A-Platine. lüfterkabel kabel der Knopfzellenbatterie kamerakabel Entfernen Sie die Schrauben, mit denen die E/A-Platine an der Handballenstützen- Baugruppe befestigt ist. Lösen Sie die E/A-Platine von der Handballenstützen-Baugruppe. E/A-Platine schrauben (3) Entfernen der E/A-Platine...
-
Seite 41: Austauschen Der E/A-Platine
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen der E/A-Platine und der Handballenstützen- Baugruppe direkt übereinander aus. -
Seite 42: Entfernen Von Speichermodulen
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckungsbaugruppe. Siehe „Entfernen der Bodenabdeckungsbaugruppe“ auf Seite 10. -
Seite 43: Austauschen Der Speichermodule
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Kerbe am Speichermodul an der Halterung im Speichermodulanschluss aus. -
Seite 44: Entfernen Der Systemplatine
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckungsbaugruppe. Siehe „Entfernen der Bodenabdeckungsbaugruppe“ auf Seite 10. -
Seite 45: Vorgehensweise
Vorgehensweise ANMERKUNG: Die Service-Tag-Nummer des Computers befindet sich unter dem Systememblem. Nach Einbau der Systemplatine müssen Sie die Service-Tag-Nummer im BIOS eingeben. ANMERKUNG: Bevor Sie die Kabel von der Systemplatine trennen, notieren Sie sich die Position der Anschlüsse, sodass Sie sie nach dem Einbau der Systemplatine wieder korrekt anschließen können. - Seite 46 Trennen Sie das Lautsprecherkabel, das Festplattenkabel und das Netzadapter-Kabel von den Anschlüssen auf der Systemplatine. Verwenden Sie die Zuglaschen, um das Bedienfeldkabel und das Bildschirmkabel von der Systemplatine zu trennen. Heben Sie die Arretierungsbügel an und trennen Sie das Tastaturbeleuchtungskabel, das Touchpadkabel, das NFC-Kabel und das Festplattenlaufwerk-Kabel von der Systemplatine.
- Seite 47 Entfernen Sie die Schrauben, mit denen die Systemplatine an der Handballenstützen-Baugruppe befestigt ist. Lösen Sie die unverlierbaren Schrauben, mit denen die Systemplatine an der Handballenstützen-Baugruppe befestigt ist. unverlierbare Schrauben (2) systemplatine schrauben (4) Heben Sie die Systemplatine aus der Handballenstützen-Baugruppe. Entfernen der Systemplatine...
-
Seite 48: Wiedereinbauen Der Systemplatine
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise VORSICHTSHINWEIS: Stellen Sie sicher, dass sich keine Kabel unter der Systemplatine befinden. -
Seite 49: Eingabe Der Service-Tag-Nummer Im Bios
Eingabe der Service-Tag-Nummer im BIOS Schalten Sie den Computer ein. Wenn das Dell Logo angezeigt wird, drücken Sie die Taste <F2>, um das System-Setup aufzurufen. Navigieren Sie zur Haupt registerkarte und geben Sie die Service-Tag-Nummer in das Feld Service-Tag ein. -
Seite 50: Entfernen Der Tastatur
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckungsbaugruppe. Siehe „Entfernen der Bodenabdeckungsbaugruppe“ auf Seite 10. - Seite 51 Verwenden Sie einen Stift aus Kunststoff zum Abziehen der Abdeckfolie, um Zugang zu den Schrauben zu erhalten. kunststoffstift schutzhülle schraube Entfernen Sie die Schrauben, mit denen die Tastatur an der Handballenstützen-Baugruppe befestigt ist. schrauben (28) Entfernen der Tastatur...
- Seite 52 Heben Sie die Tastatur an und entfernen Sie sie aus der Handballenstützen-Baugruppe. tastatur handballenstützen-Baugruppe Entfernen der Tastatur...
-
Seite 53: Einsetzen Der Tastatur
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen der Tastatur an den Schraubenbohrungen der Handballenstützen-Baugruppe aus. -
Seite 54: Entfernen Der Bildschirmbaugruppe
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckungsbaugruppe. Siehe „Entfernen der Bodenabdeckungsbaugruppe“ auf Seite 10. -
Seite 55: Vorgehensweise
Vorgehensweise Entfernen Sie die Schraube, mit der Wireless-Kartenhalterung und Wireless-Karte an der Handballenstützen-Baugruppe befestigt sind. Trennen Sie die Antennenkabel von der Wireless-Karte. Trennen Sie das Bedienfeldkabel und das Bildschirmkabel von der Systemplatine. Trennen Sie das Kamerakabel von der E/A-Platine. Entfernen Sie die Kabel aus ihren Kabelführungen. schraube wireless-Kartenhalterung antennenkabel (2) - Seite 56 Entfernen Sie die Schrauben, mit denen die Bildschirmscharniere an der Handballenstützen-Baugruppe befestigt sind. schrauben (6) displayscharniere (zwei) Heben Sie die Handballenstützen-Baugruppe vorsichtig so weit wie möglich von der Bildschirmbaugruppe ab. handballenstützen-Baugruppe bildschirmbaugruppe Entfernen der Bildschirmbaugruppe...
- Seite 57 VORSICHTSHINWEIS: Heben Sie die Handballenstützen-Baugruppe langsam an, um Beschädigungen der Bildschirmbaugruppe zu vermeiden. Schließen Sie die Handballenstützen-Baugruppe und lösen Sie die Laschen der Handballenstützen-Baugruppe von den Bildschirmscharnieren. displayscharniere (zwei) handballenstützen-Baugruppe bildschirmbaugruppe Schieben Sie die Handballenstützen-Baugruppe von der Bildschirmbaugruppe weg. Entfernen der Bildschirmbaugruppe...
-
Seite 58: Wiedereinbauen Der Bildschirmbaugruppe
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Schieben Sie die Handballenstützen-Baugruppe auf die Bildschirmbaugruppe. Richten Sie die Schraubenbohrungen der Bildschirmscharniere an den Schraubenbohrungen der Handballenstützen-Baugruppe aus. -
Seite 59: Entfernen Der Gehäusebasis
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die Bodenabdeckungsbaugruppe. Siehe „Entfernen der Bodenabdeckungsbaugruppe“ auf Seite 10. -
Seite 60: Vorgehensweise
Vorgehensweise Entfernen Sie die Schrauben, mit denen die Bildschirmscharniere an der Handballenstützen-Baugruppe befestigt sind. schrauben (6) displayscharniere (zwei) Heben Sie die Handballenstützen-Baugruppe vorsichtig so weit wie möglich von der Bildschirmbaugruppe ab. handballenstützen-Baugruppe bildschirmbaugruppe Entfernen der Gehäusebasis... - Seite 61 VORSICHTSHINWEIS: Heben Sie die Handballenstützen-Baugruppe langsam an, um Beschädigungen der Bildschirmbaugruppe zu vermeiden. Schließen Sie die Handballenstützen-Baugruppe und lösen Sie die Laschen der Handballenstützen-Baugruppe von den Bildschirmscharnieren. bildschirmscharniere handballenstützen-Baugruppe bildschirmbaugruppe Schieben Sie die Handballenstützen-Baugruppe von der Bildschirmbaugruppe weg. Entfernen der Gehäusebasis...
-
Seite 62: Anbringen Der Gehäusebasis
Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 9. Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Befolgen Sie Schritt1 bis Schritt4 unter „Wiedereinbauen der Bildschirmbaugruppe“... -
Seite 63: Aktualisieren Des Bios
Sie müssen evtl. das BIOS aktualisieren, wenn eine Aktualisierung verfügbar ist oder die Systemplatine ausgetauscht wurde. So aktualisieren Sie das BIOS: Schalten Sie den Computer ein. Besuchen Sie die Webadresse dell.com/support. Wenn Sie die Service-Tag-Nummer Ihres Computers vorliegen haben, geben Sie diese ein und klicken Sie auf Submit (Senden).
